90도 벤드 캐비닛 힌지

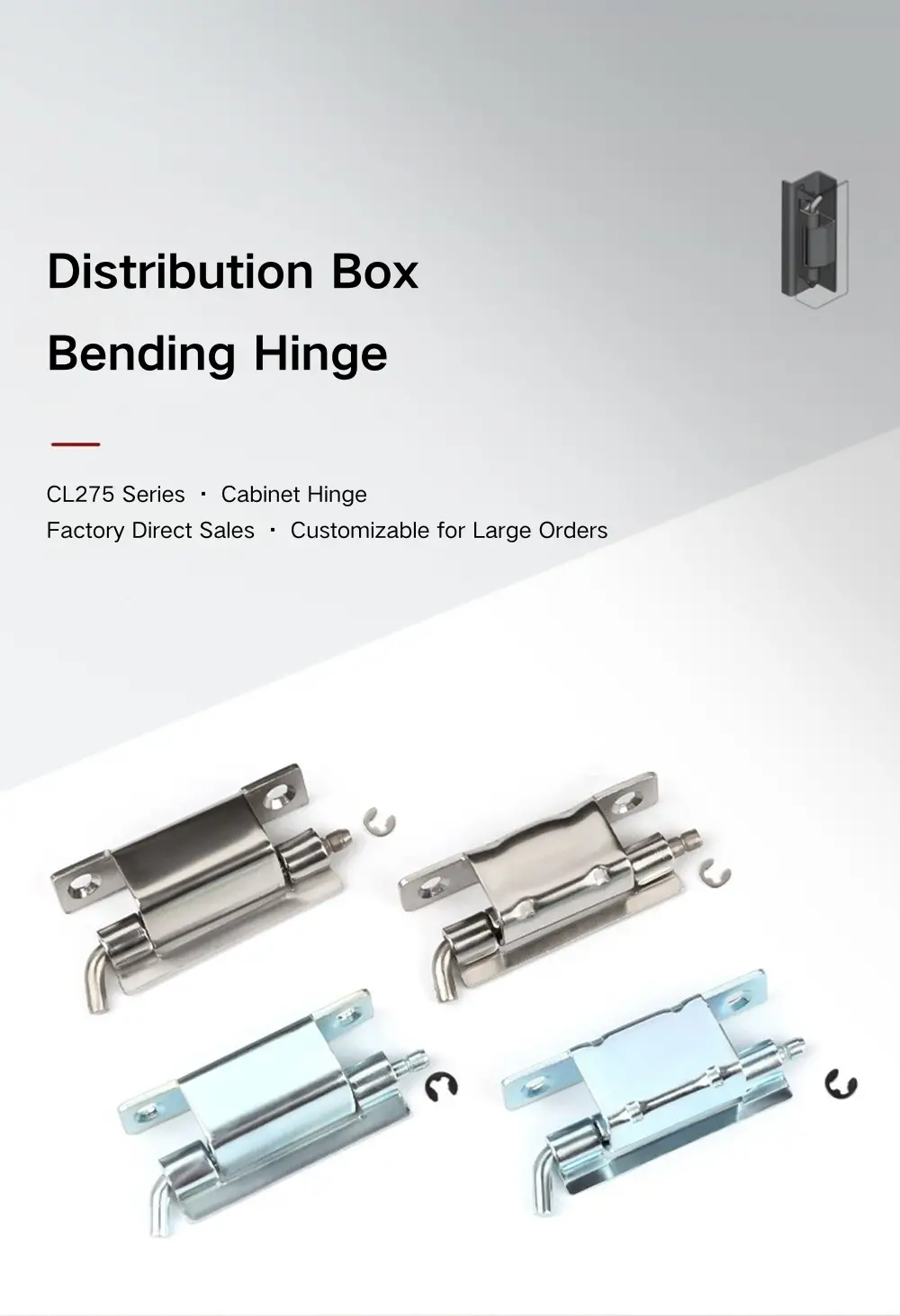

Yitai Lock에서 숨겨진 인클로저 힌지를 소싱하는 구매자를 위해 90도 굽힘 캐비닛 힌지 CL275 시리즈는 세 가지 모델에 걸쳐 두 가지 개방 각도(CL275-1의 경우 120°, CL275-2 및 CL275-3의 경우 90°)를 지원합니다. CL275-2와 CL275-3은 동일한 수평 공간을 공유하지만 측면 치수가 다르기 때문에 둘 사이의 선택은 인클로저의 특정 도어 패널과 프레임 구조에 따라 결정됩니다. 세 가지 모두 핀 고정을 위해 Φ4 개방형 고정 링이 있는 Φ5mm 배럴을 사용합니다.

모델 옵션 및 치수

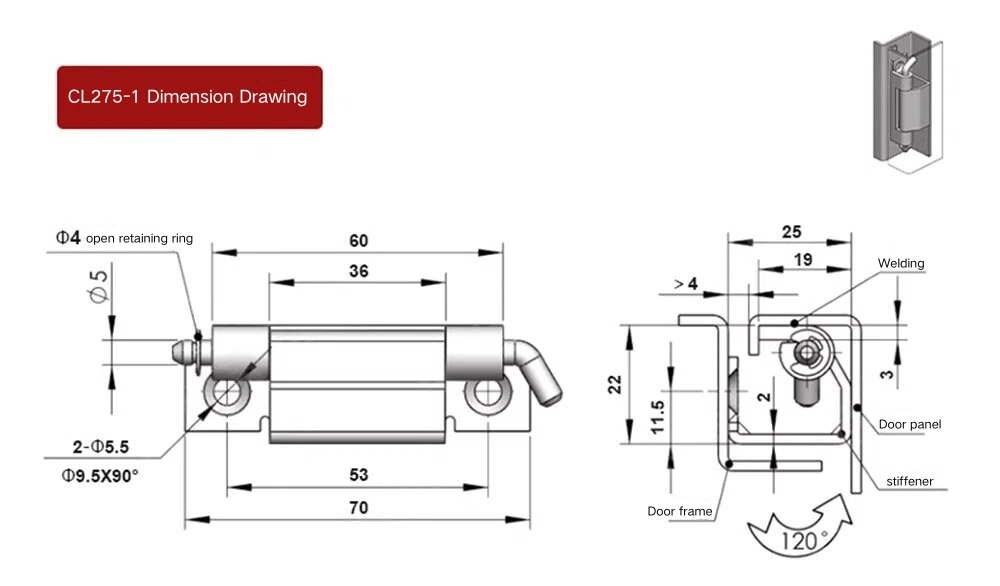

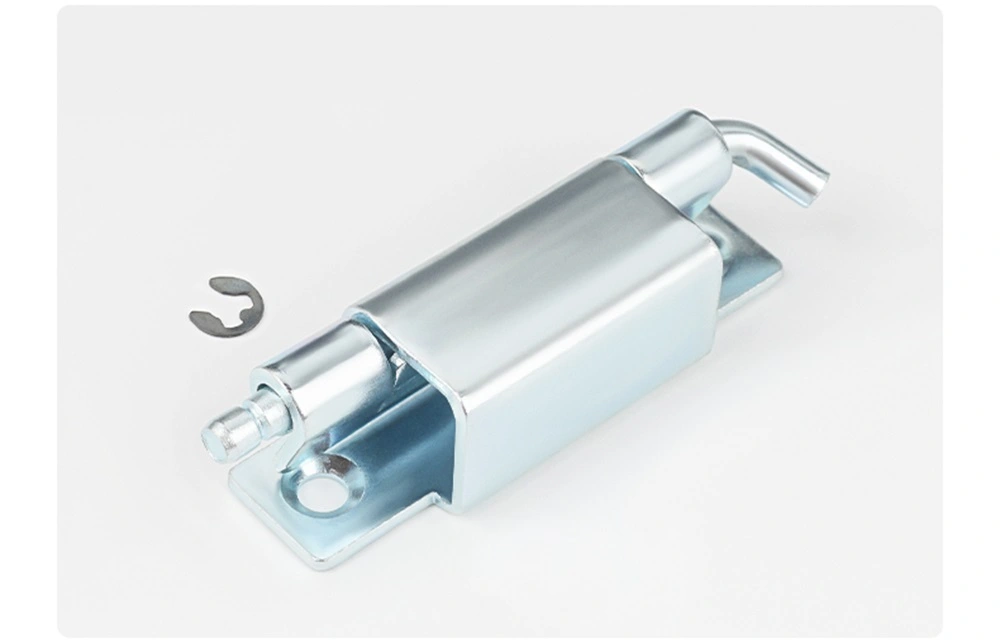

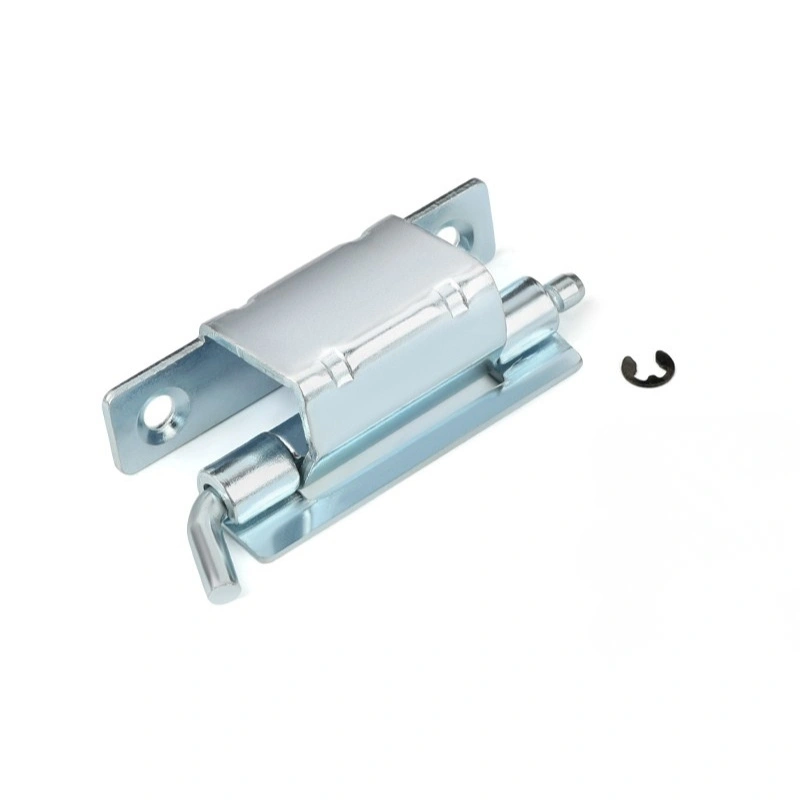

90도 벤드 캐비닛 힌지 CL275-1은 전체 길이 70mm, 힌지 본체 길이 60mm로 가장 큰 모델이다. 장착 날개 사이의 내부 폭은 53mm이고, 배럴 직경은 Φ5mm이며, 2개의 장착 구멍은 Φ9.5×90° 카운터싱크를 갖춘 Φ5.5mm입니다. CL275-1은 120°까지 열리므로 더 넓은 도어 스윙이 필요한 곳에 적합합니다.

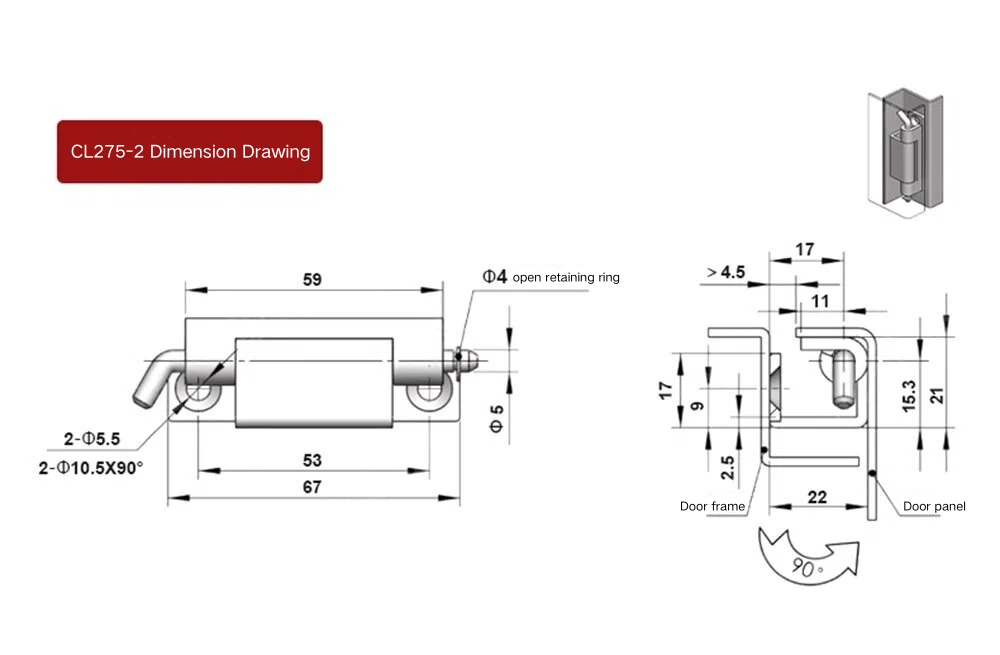

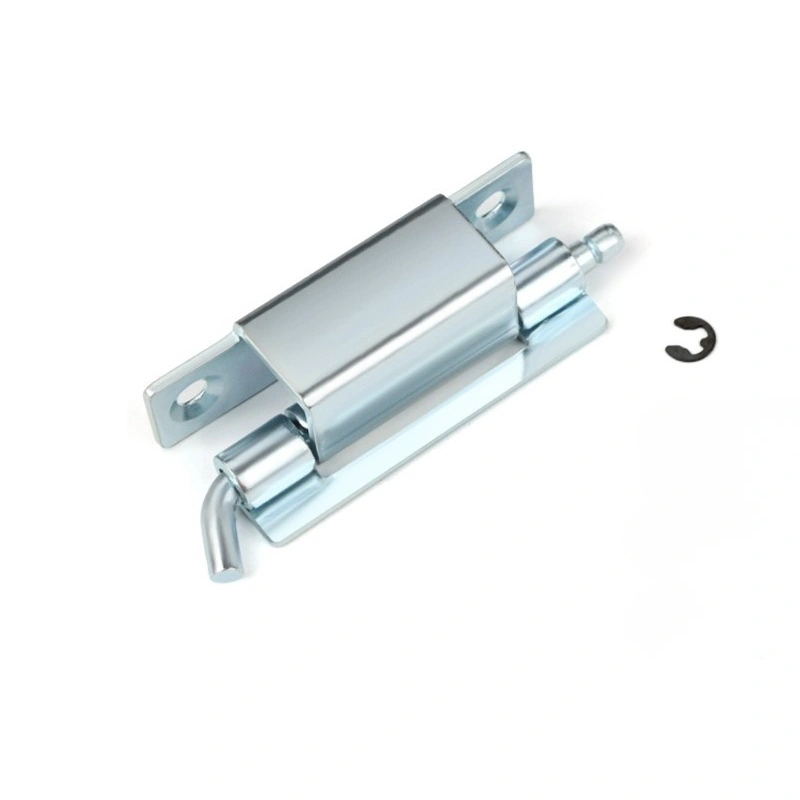

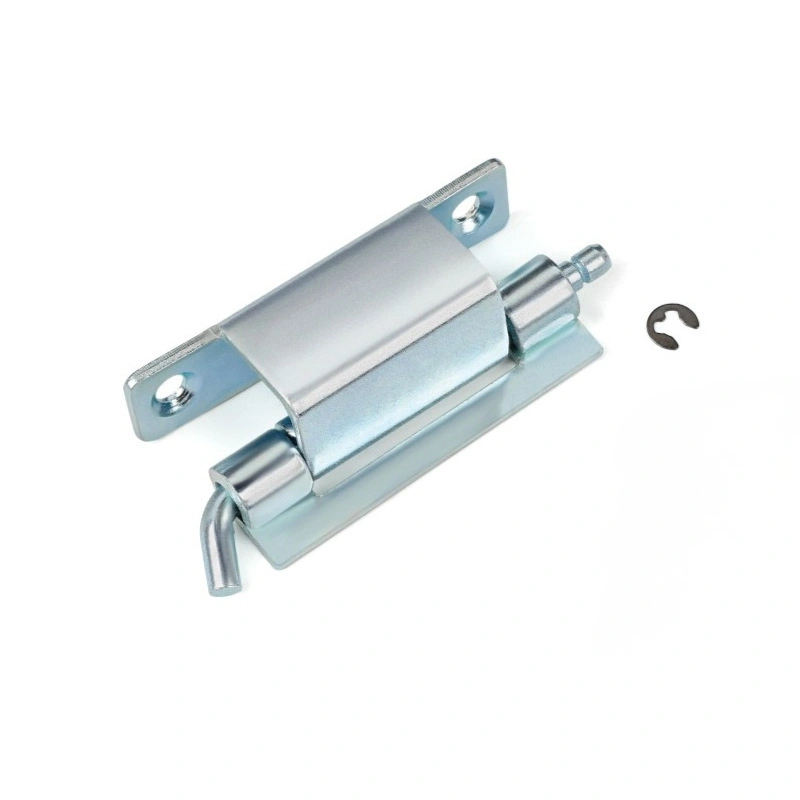

CL275-2와 CL275-3은 모두 90°로 열리고 53mm 내부 스팬과 Φ5mm 배럴을 공유하지만 전체 치수와 구멍 구성이 다릅니다. CL275-2는 전체 길이가 67mm이고 본체가 59mm이며 2개의 Φ10.5×90° 카운터싱크 구멍과 2개의 Φ5.5mm 구멍을 사용합니다. CL275-3은 본체 길이가 60mm이고 전체 길이가 67mm이며 2개의 Φ5.2mm 장착 구멍이 있습니다. CL275-3의 측면 프로필도 CL275-2와 다르며 도어 프레임 결합 깊이는 19.3mm이고 총 측면 높이는 20.2mm입니다. 세부 사항은 90도 굽힘 캐비닛 힌지를 특정 프레임 채널에 장착할 때 중요합니다.

구조 및 설치

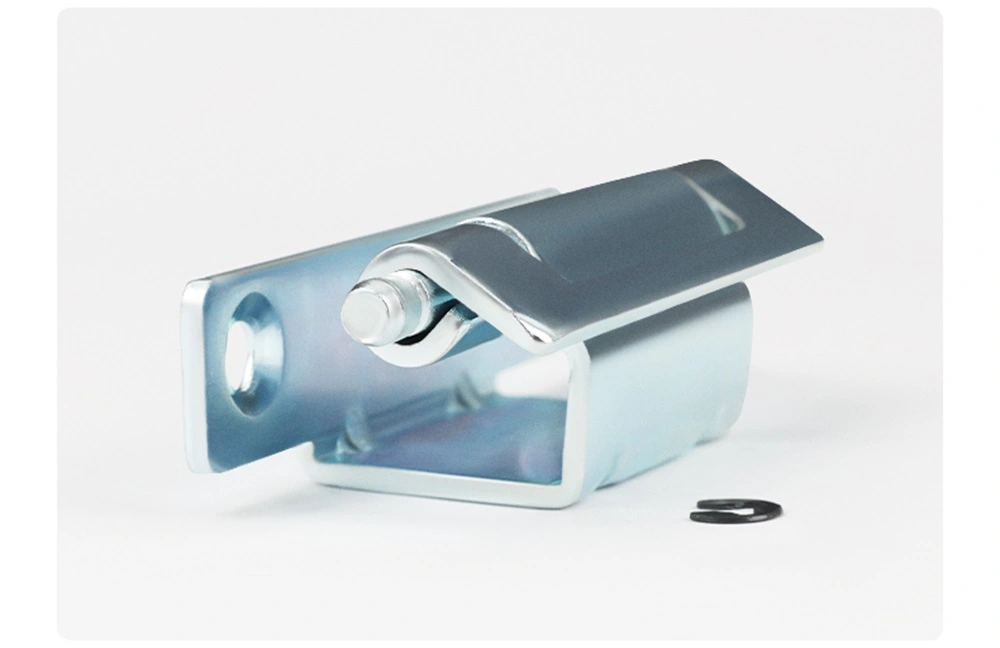

90도 벤드 캐비닛 힌지의 세 가지 모델은 모두 용접으로 설치됩니다. 구부러진 날개 디자인은 도어 프레임 채널 내부에 대한 힌지 시트의 한쪽과 도어 패널에 대한 다른 쪽을 의미하며, 힌지 배럴은 캐비닛 면이 아닌 프레임 프로필 내에 오목하게 들어가 있습니다. 이러한 숨겨진 위치는 CL275를 표준 표면 장착형 힌지와 구분하는 요소입니다.

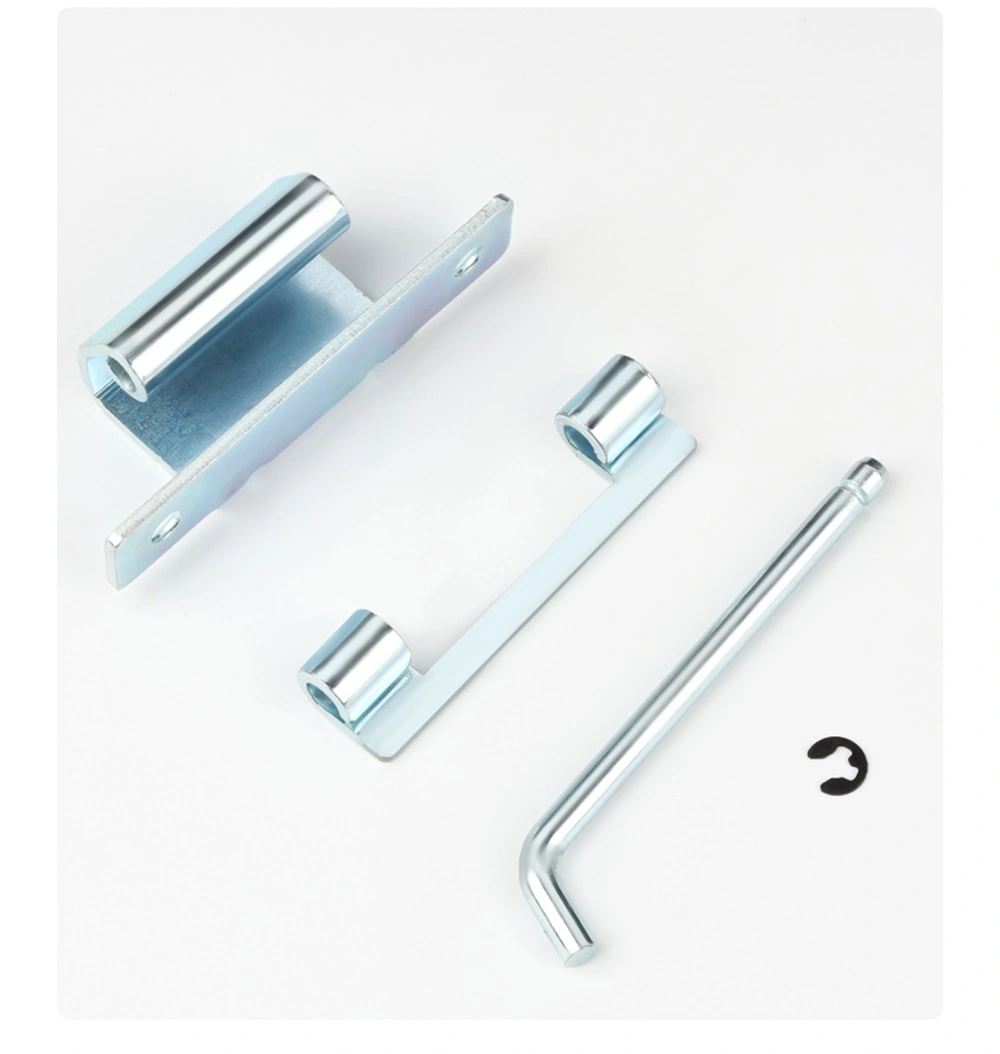

90도 굽힘 캐비닛 힌지는 세 가지 모델 모두에서 Φ4 개방형 고정 링을 사용하여 작동 중에 핀을 제자리에 유지합니다. 고정 링을 풀고 핀을 당겨 도어 리프를 제거할 수 있습니다. 별도의 도구가 필요하지 않습니다. 이는 내부 접근이나 유지 관리를 위해 가끔 도어를 제거해야 하는 캐비닛에 유용합니다. 용접 설치 방식으로 고정 날개가 프레임에 영구적으로 고정되어 있으므로 반복적으로 도어를 제거해도 장착에 영향을 주지 않습니다.

소재 및 표면 처리

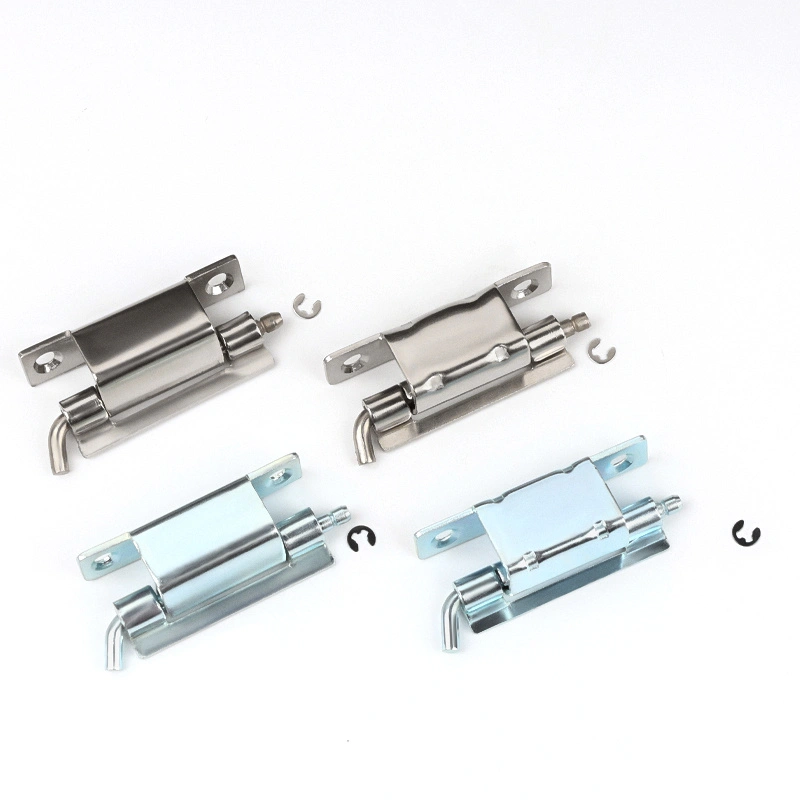

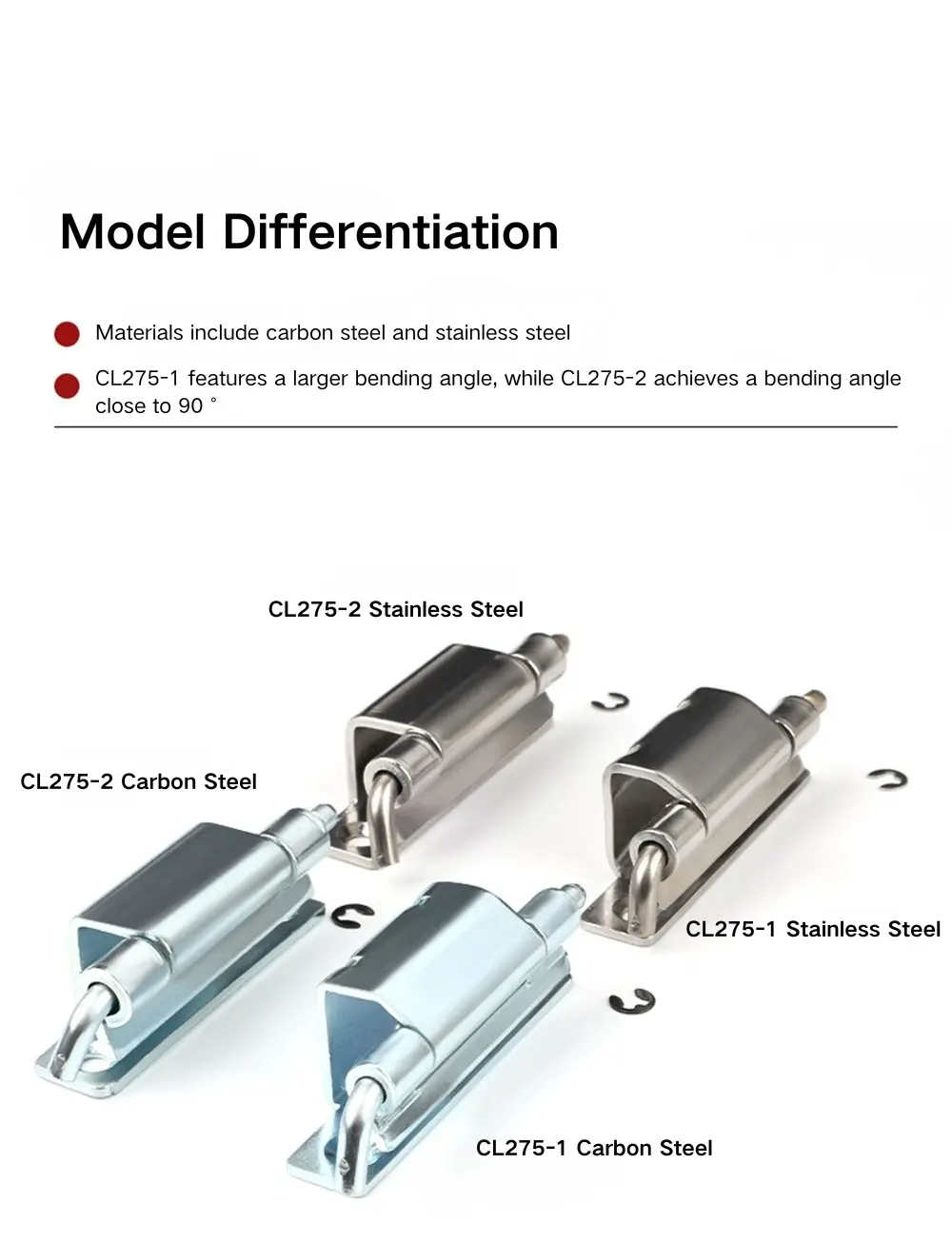

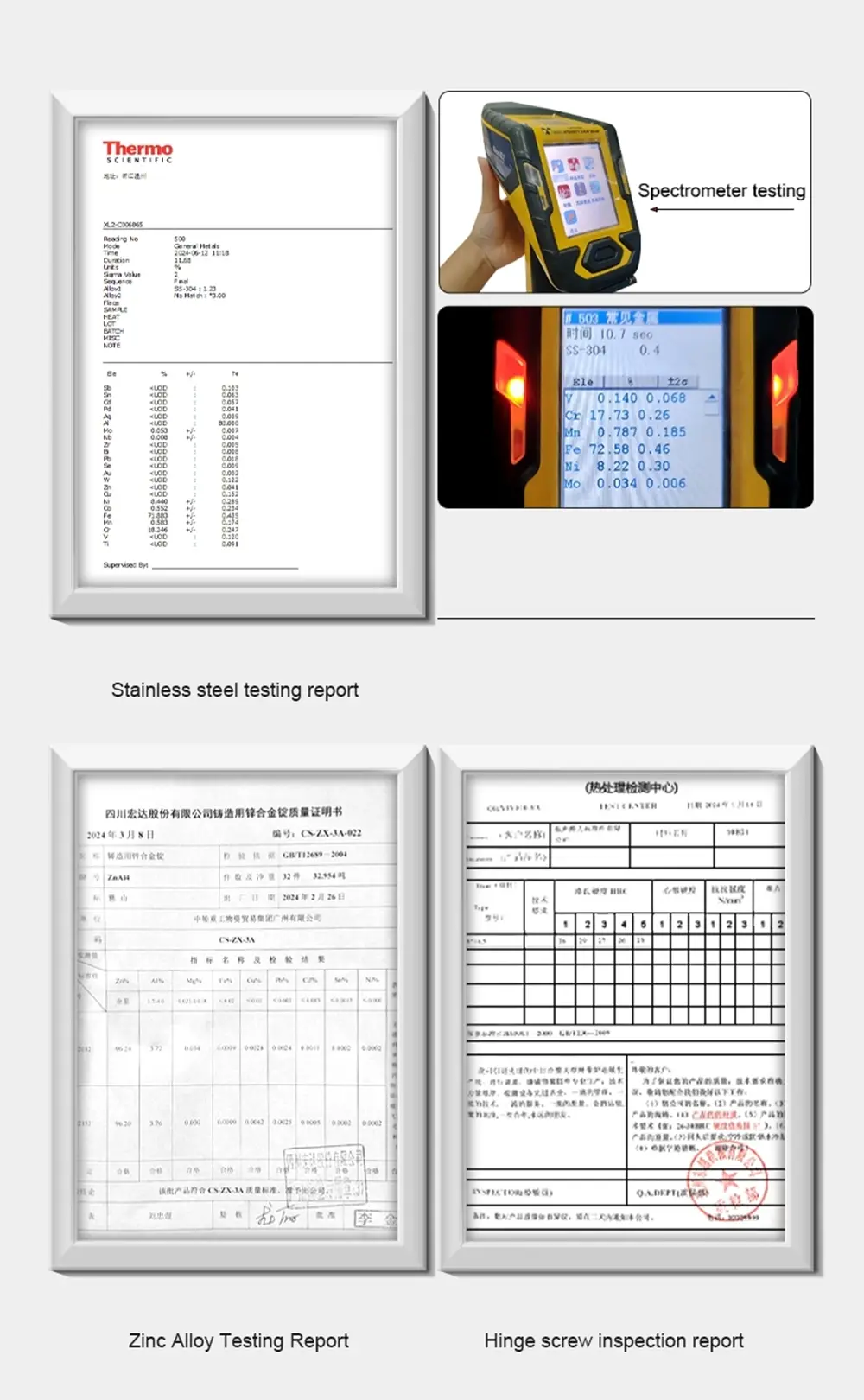

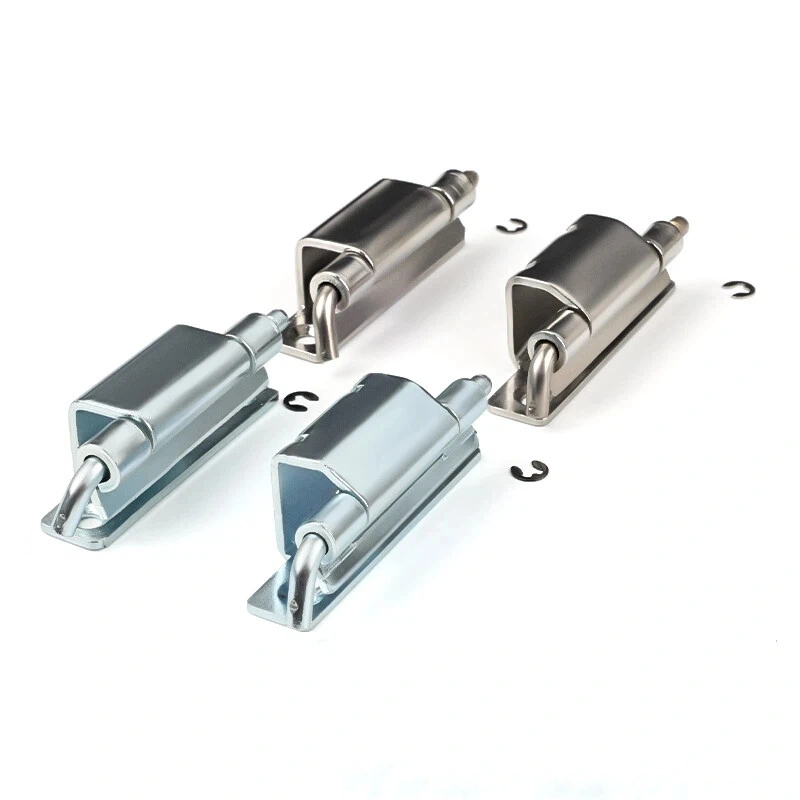

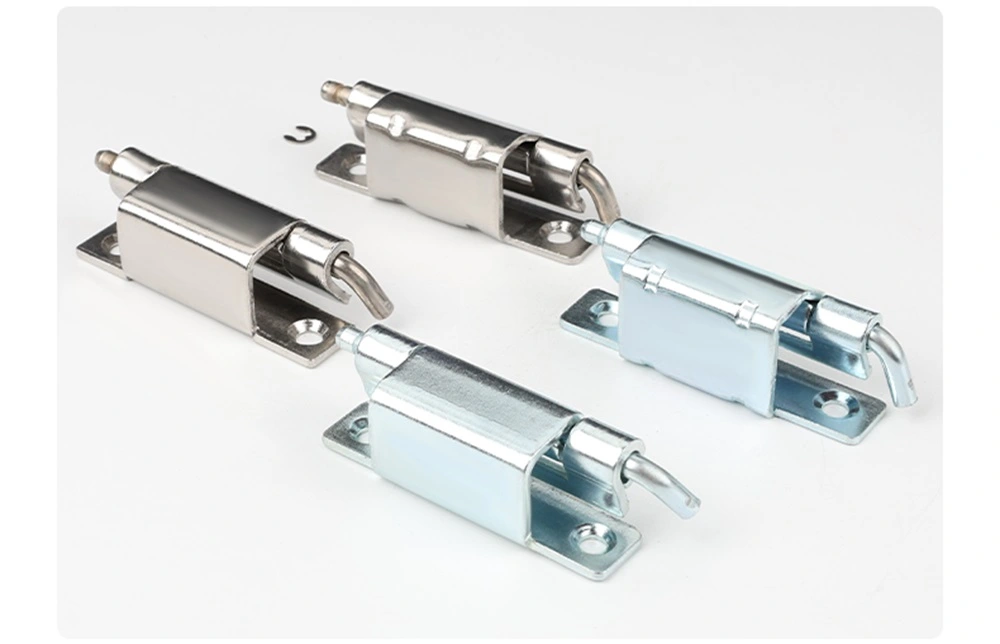

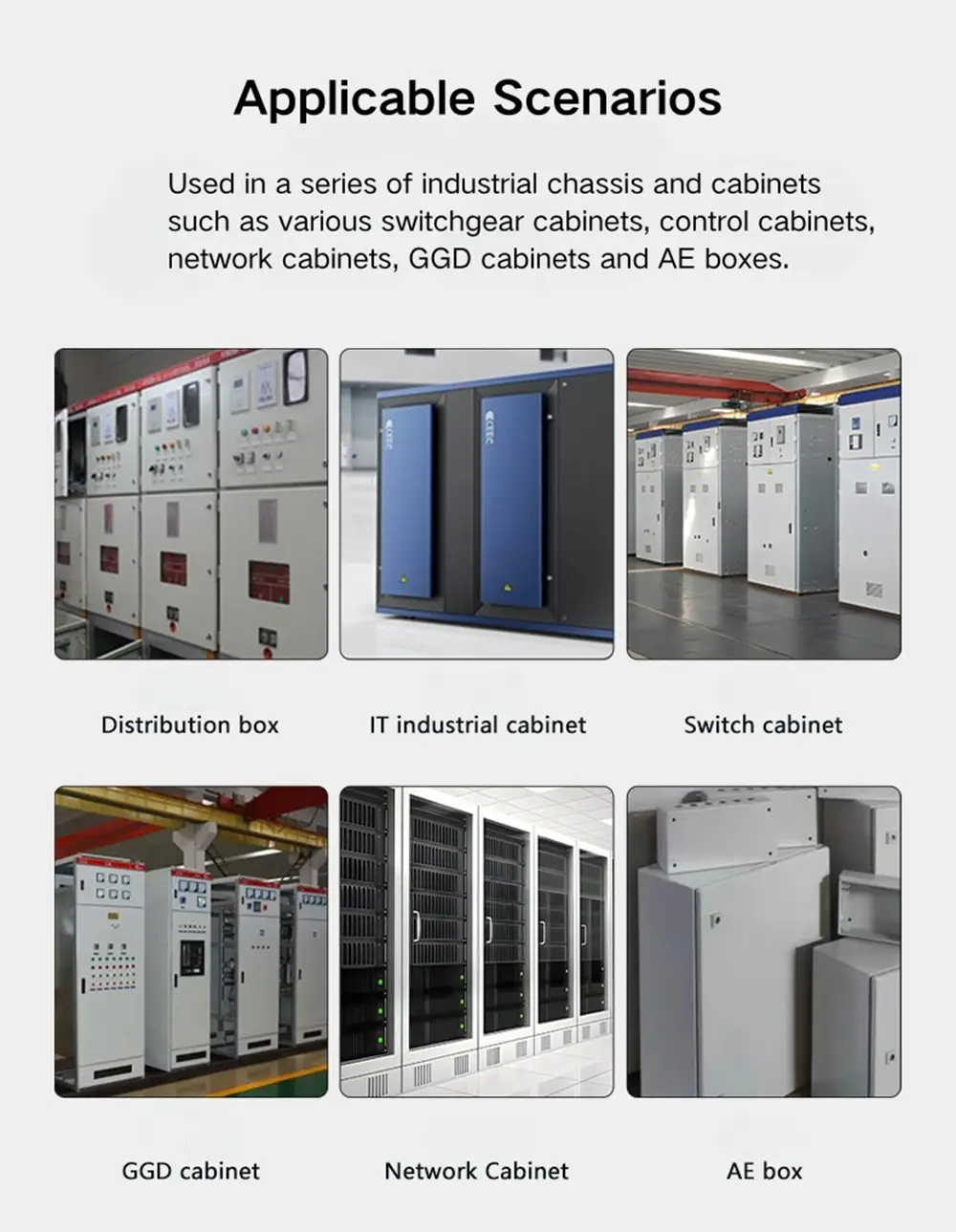

90도 굽힘 캐비닛 힌지는 아연 도금 탄소강과 304 스테인레스 스틸로 제공됩니다. 탄소강 버전에는 건조하거나 기후가 제어되는 환경에서 실내 인클로저에 적절한 부식 방지 기능을 제공하는 아연 도금이 포함되어 있습니다. 실내에 설치되고 습도가 중요하지 않은 대부분의 전기 캐비닛 및 배전함 응용 분야에 대한 표준 선택입니다.

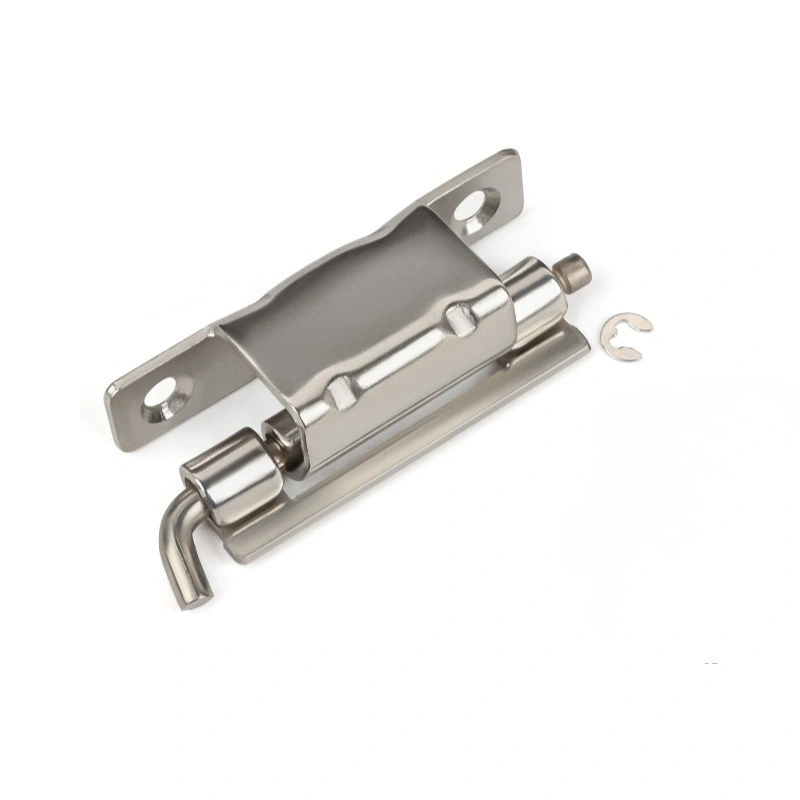

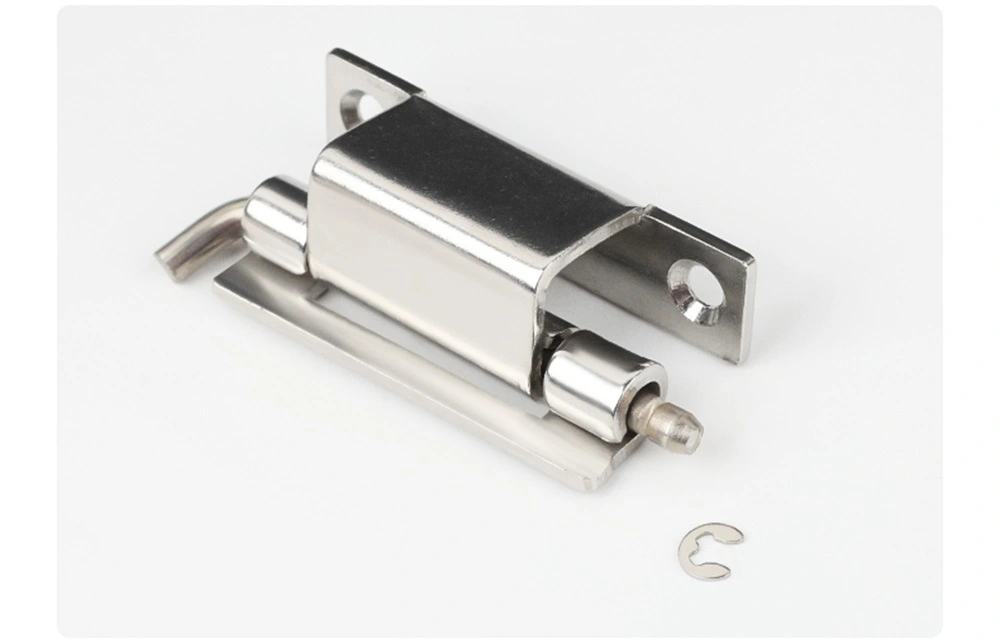

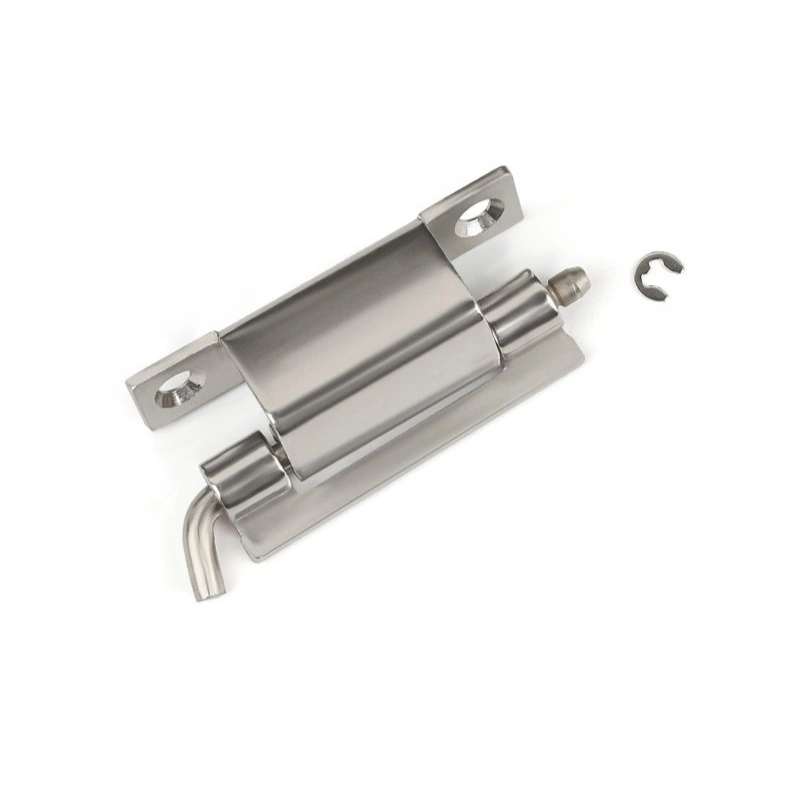

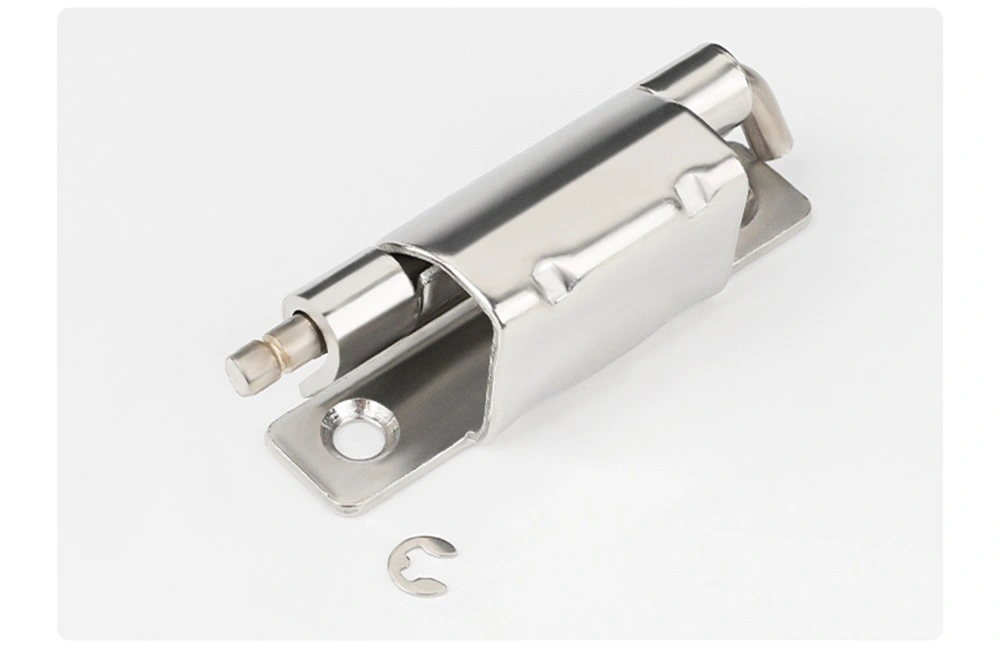

304 스테인리스 스틸 90도 굽힘 캐비닛 힌지는 인클로저가 습기, 실외 조건 또는 습도가 높은 환경에 노출될 때 더 나은 옵션입니다. 스테인레스강은 까다로운 조건에서도 아연도금 탄소강보다 시간이 지나도 외관이 더 잘 유지되므로 캐비닛 외부 마감을 고려할 때 지정되는 경향이 있습니다. 두 가지 재료 모두 세 가지 CL275 모델 모두에서 사용할 수 있습니다.

FAQ

Q1: CL275 시리즈의 세 가지 모델은 무엇이며, 어떻게 다른가요?

CL275 시리즈에는 CL275-1, CL275-2 및 CL275-3이 포함됩니다. CL275-1은 120°까지 열리며 전체 길이가 70mm로 가장 큰 모델입니다. CL275-2 및 CL275-3은 모두 90°로 열리고 동일한 수평 치수를 공유하지만 측면 프로필과 장착 구멍 구성이 다릅니다. 세 개 모두 Φ5mm 배럴이 있는 용접 힌지입니다.

Q2: 각 모델의 열림 각도는 어떻게 되나요?

CL275-1은 120°까지 열립니다. CL275-2와 CL275-3은 모두 90°까지 열립니다. 열림 각도는 힌지 윙의 굴곡 형상에 의해 고정되며 설치 후에는 조정할 수 없습니다.

Q3: CL275 힌지는 어떻게 설치되나요?

세 가지 CL275 모델은 모두 용접으로 설치됩니다. 구부러진 날개는 제작 중에 캐비닛 프레임이나 도어 패널에 용접됩니다. 이 시리즈에는 나사 장착 옵션이 없습니다.

Q4: 힌지 핀은 어떻게 고정되며, 도어를 분리할 수 있나요?

모든 CL275 모델은 Φ4 개방형 고정 링을 사용하여 핀을 제자리에 유지합니다. 도어를 제거하려면 고정 링을 풀고 핀을 당기면 됩니다. 도구가 필요하지 않습니다. 용접된 베이스가 프레임에 고정되어 있으므로 힌지 장착에 영향을 주지 않고 도어를 제거하고 다시 부착할 수 있습니다.

Q5: 어떤 자료를 사용할 수 있나요?

CL275 벤드 캐비닛 힌지는 아연도금 탄소강과 304 스테인리스강으로 제공됩니다. 탄소강은 실내의 건조한 인클로저에 적합합니다. 스테인레스 스틸은 실외 설치나 습기에 정기적으로 노출되는 환경에 더 나은 선택입니다.

Q6: CL275-2와 CL275-3의 차이점은 무엇입니까?

두 모델 모두 동일한 수평 치수와 90° 개방 각도를 공유하지만 측면 프로필은 다릅니다. CL275-3은 도어 프레임 결합 깊이가 19.3mm이고 측면 높이가 20.2mm인 반면, CL275-2는 다양한 프레임 채널 형상에 적합한 측면 간격이 다릅니다. 특정 도어 프레임 및 패널 치수를 기준으로 선택하세요.
