전기 캐비닛 또는 산업용 인클로저에 적합한 환기 필터를 어떻게 선택합니까?

열은 캐비닛 내부의 전기 부품 수명을 단축하는 가장 직접적인 방법 중 하나입니다. 에이환기 필터제대로 맞고, 효과적으로 필터링하고, 설치 환경에 적합한 세트는 문제 없이 계속 작동하는 데 큰 도움이 됩니다. Yitalock은 다양한 크기와 구성에 걸쳐 ABS 플라스틱으로 다양한 캐비닛 환기 창을 생산합니다. 선택하기 전에 알아야 할 사항은 다음과 같습니다.

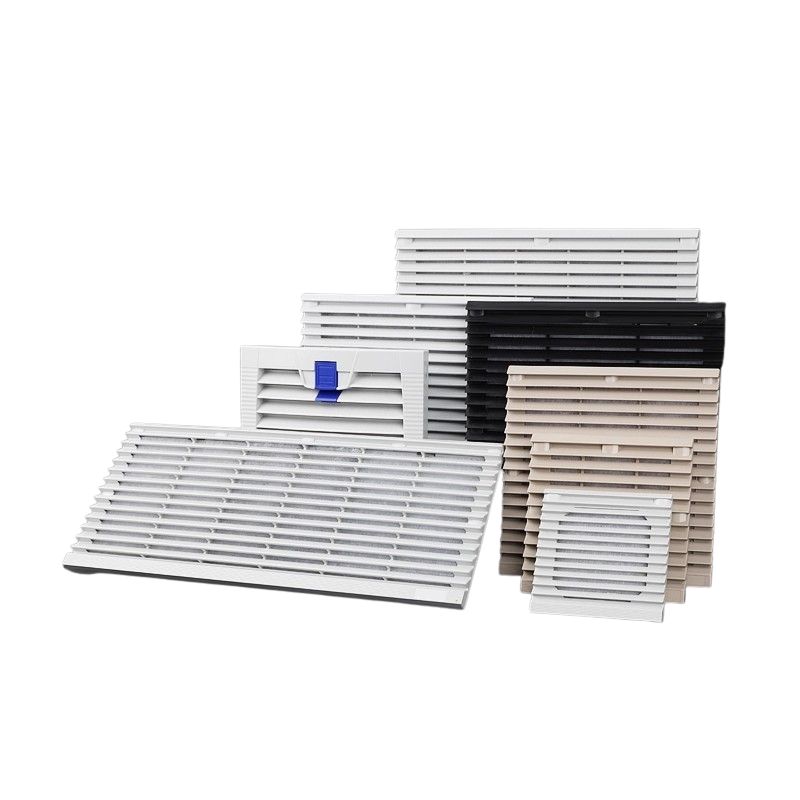

XT 시리즈 - 전기 인클로저용 필터 환기 장치

XT 시리즈는 사각형을 커버합니다.환기 필터XT801부터 XT807까지의 세트는 각각 외부에 루버형 ABS 그릴이 있고 내부에 G3 폴리머 필터 패드가 있습니다. 필터 패드는 먼지와 이물질이 인클로저 내부 구성 요소에 도달하기 전에 걸러냅니다. 이것이 일반 환기 그릴과의 주요 차이점입니다.

크기는 소형 XT801(외부 107×107mm, 컷아웃 81×81mm)부터 XT806(외부 322×322mm, 컷아웃 280×280mm) 및 직사각형 XT807(외부 420×180mm, 컷아웃 389×149mm)까지 다양합니다. 가장 일반적으로 지정되는 크기는 대부분의 분배 캐비닛 및 제어 인클로저에 있는 표준 패널 컷아웃에 적합한 중간 범위 XT803 ~ XT805입니다.

색상은 RAL 7035(밝은 회색 - 대부분의 산업용 인클로저의 표준), RAL 7032(따뜻한 조약돌 회색) 및 특정 설치용 검정색입니다.

노멀타입 vs. 톨스타일

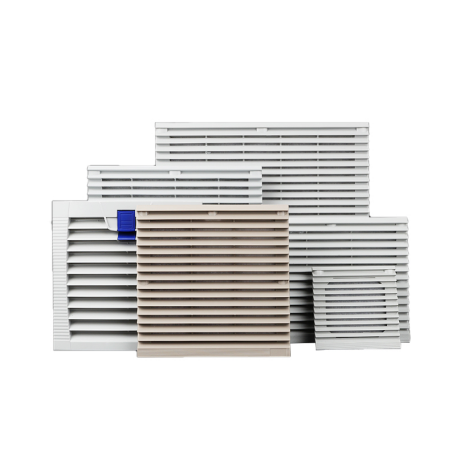

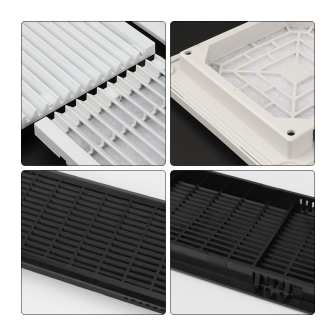

XT804 및 XT805 모델에는 두 가지 프로파일 높이를 사용할 수 있습니다. 일반 유형은 패널 표면에 더 가깝게 위치하며 캐비닛 벽 두께가 일반적인 범위 내에 있는 표준 설치에 적합합니다. Tall 스타일은 본체가 더 깊어서 그릴과 팬 사이에 추가 공간이 필요한 두꺼운 패널 벽이나 설치에 적합합니다. 이미지 2와 3은 각각의 내부 레이아웃을 보여줍니다. 일반 유형은 단일 지점에 M4 나사 장착을 사용하는 반면, 키가 큰 스타일은 더 깊은 패널에 더욱 안전하게 고정하기 위해 2개의 M4 고정 지점을 사용합니다.

접착 개스킷 옵션

대부분의 XT 모델은 접착 도트 개스킷(필터 프레임 주변을 둘러싸는 검은색 밀봉 스트립)이 있거나 없는 상태로 제공됩니다. 환기 창 자체 주위에 먼지를 어느 정도 밀봉해야 하는 인클로저의 경우 개스킷 버전을 지정하는 것이 좋습니다. 그릴이 장착될 때 패널 표면을 눌러 프레임과 컷아웃 가장자리 사이의 간격을 줄입니다. 그릴 주변의 유입 보호가 문제가 되지 않는 표준 실내 캐비닛의 경우 비접착식 버전이 더 간단하고 비용 효율적인 선택입니다.

일부 XT804 및 XT805 모델은 나사 대신 스냅 고정 장치를 사용하여 유지 관리 중에 필터 제거 및 교체 속도를 높일 수도 있습니다.

일반 환기 그릴

여과가 필요하지 않은 경우(수동적 공기 흐름만 해당) 일반 환기 그릴은 78×200mm, 78×456mm, 80×461mm의 세 가지 크기로 제공됩니다. 내부에는 필터 패드가 없으므로 먼지 유입은 문제가 되지 않지만 패널 전체에서 공기 흐름을 관리해야 하는 인클로저에 적합합니다.

올바른 것을 선택

크기가 첫 번째 결정입니다. 외부 치수를 사용 가능한 패널 공간과 일치시키고 주문하기 전에 컷아웃 크기를 확인하십시오. 그 후 필터링된 XT 시리즈와 일반 그릴 사이의 선택은 먼지 보호가 필요한지 여부에 따라 결정됩니다. XT 시리즈 내에서 캐비닛 환기 창이 같은 높이로 배치되어 패널에 대해 밀봉되어야 하는 모든 설치에 접착 개스킷을 추가할 가치가 있습니다. 일반 스타일과 긴 스타일은 패널 두께와 팬 여유 공간 요구 사항에 따라 결정됩니다.
