용접식 의회 피벗 힌지

모델 옵션 및 스레드 유형

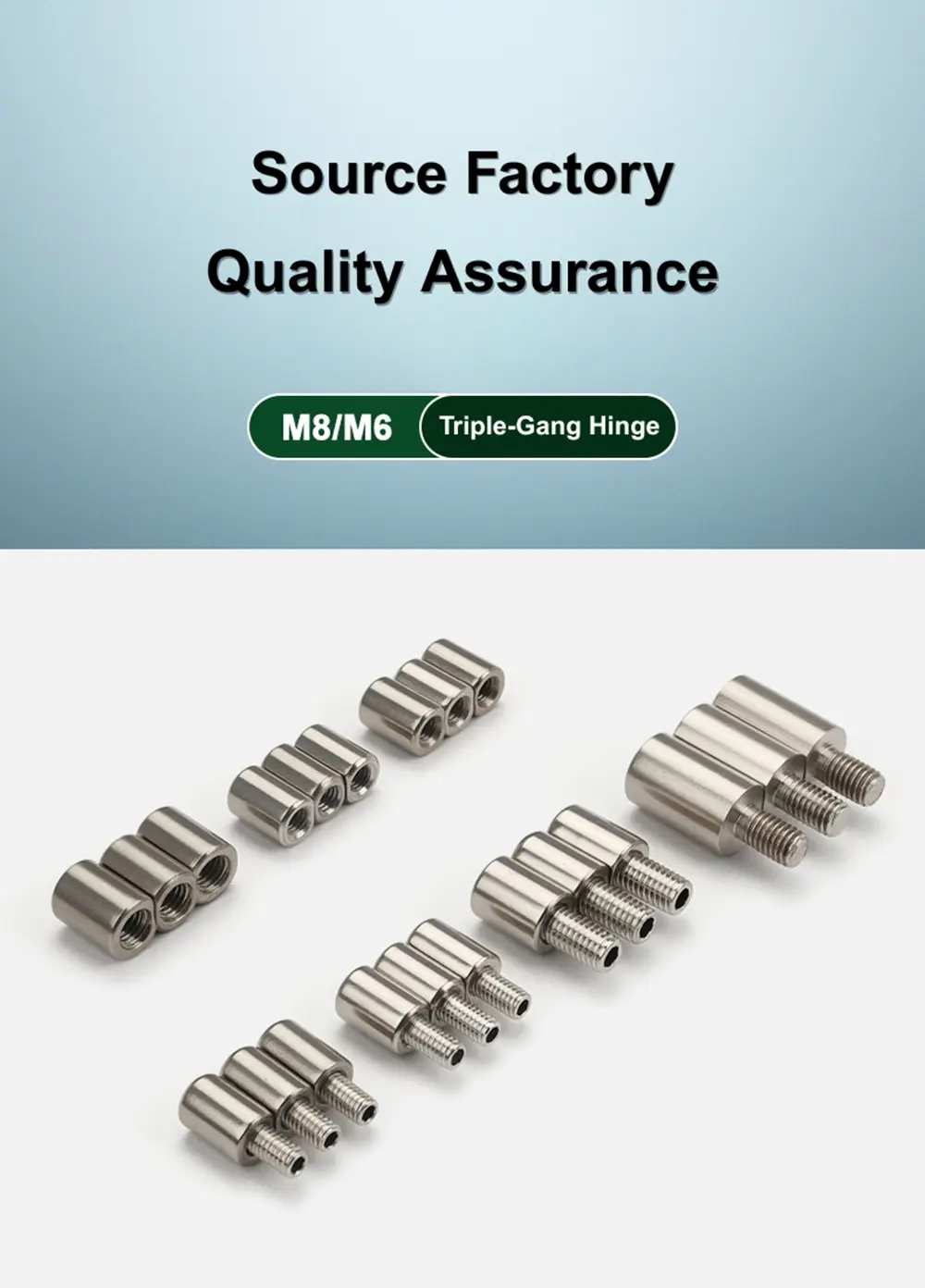

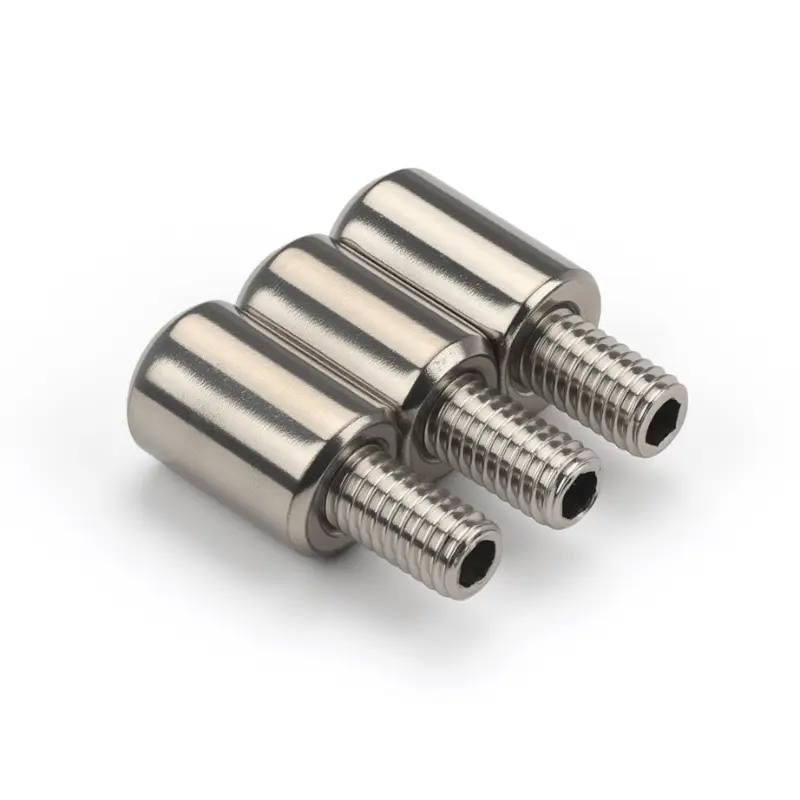

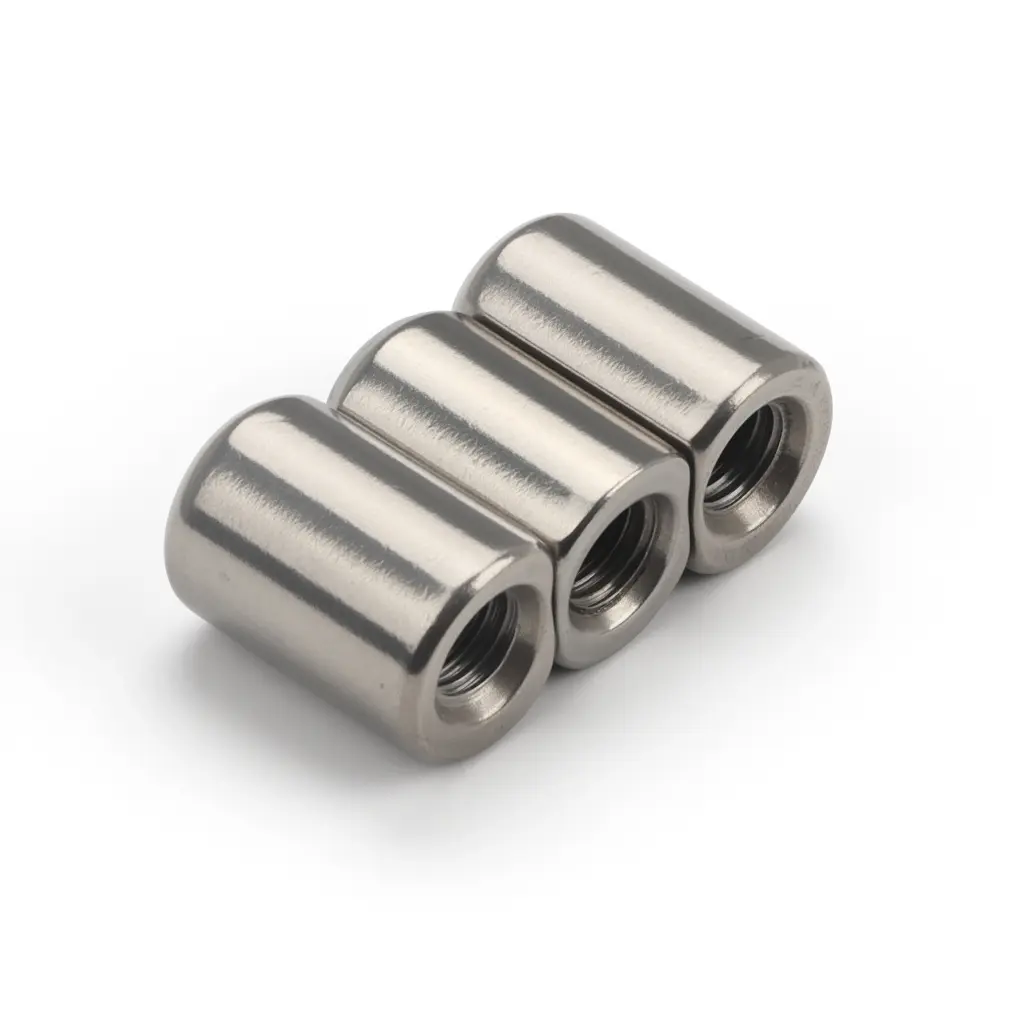

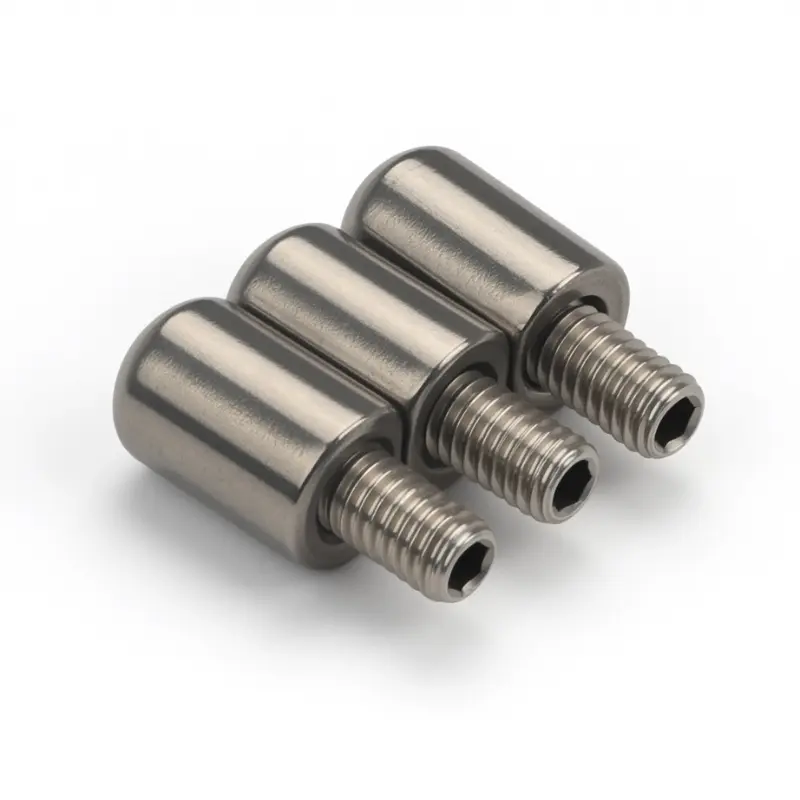

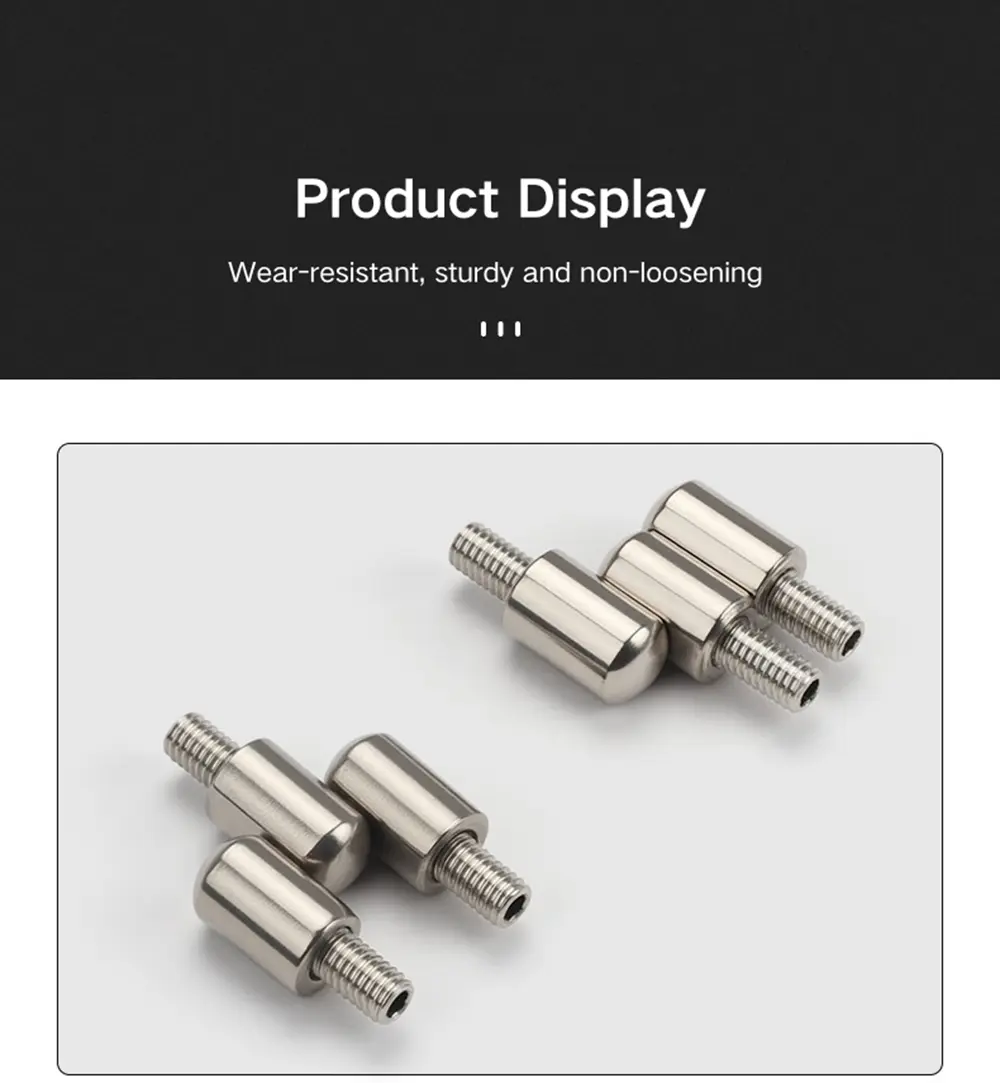

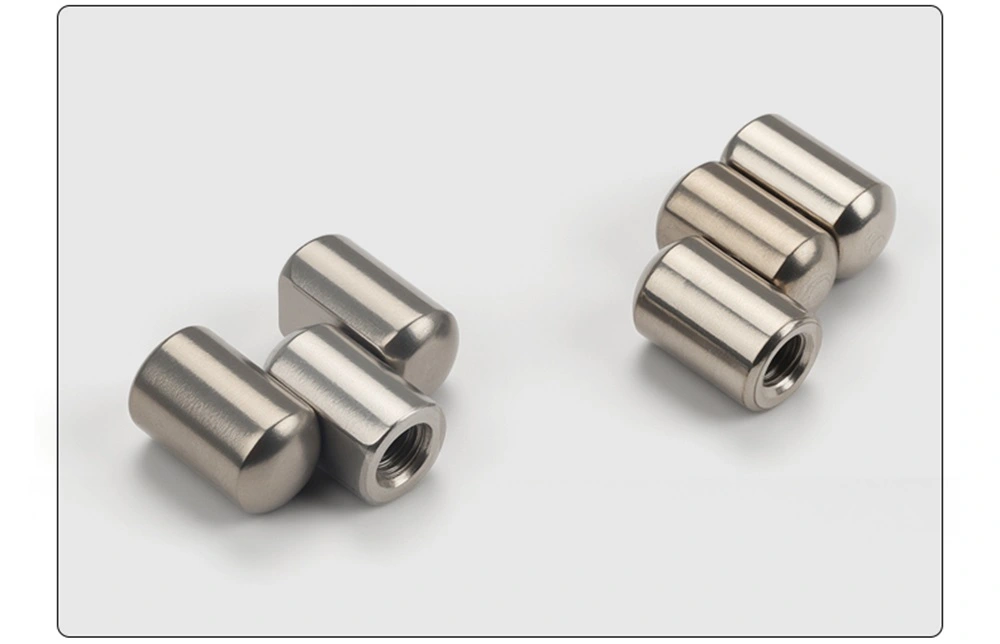

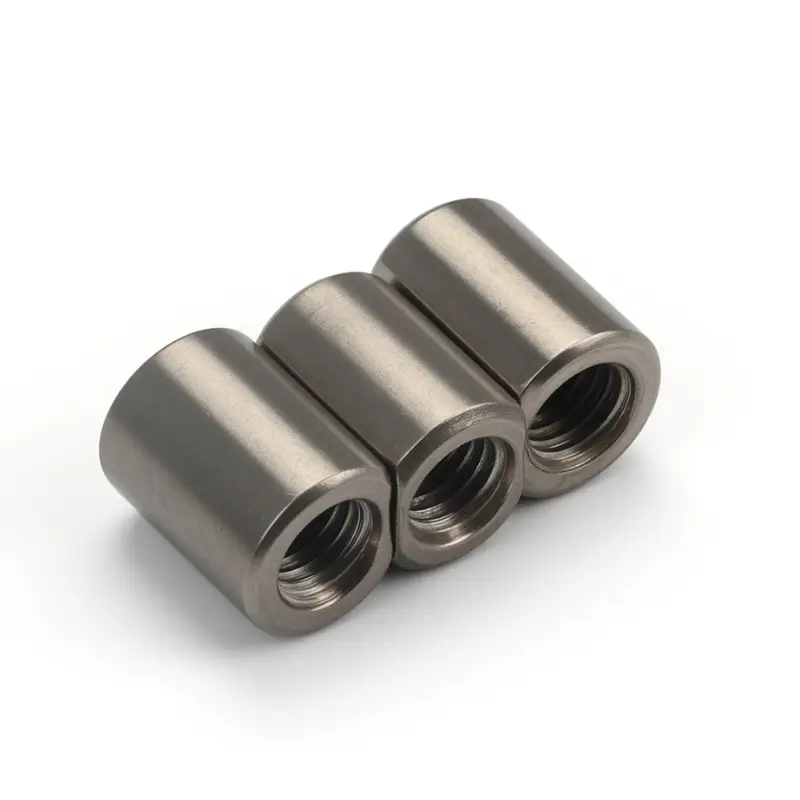

Weld-On Parliament Pivot Hinge는 M6 및 M8 크기에 걸쳐 내부 및 외부 스레드 버전으로 제공됩니다. 외부 스레드 유형에는 도어 패널이나 프레임의 탭 구멍에 직접 스레드되는 장착 끝 부분에 돌출된 스레드 스터드가 있습니다. 내부 스레드 유형에는 패널 측면에서 볼트를 수용하는 장착 끝단에 스레드 소켓이 있습니다. 두 제품 모두 나사산을 통해 장착 표면에 맞물린 후 영구적이고 안정적인 설치를 위해 용접으로 고정됩니다.

힌지 범위 내에서 M6 수나사 일체형과 M6 암나사 일체형은 고정 핀 변형입니다. 핀은 힌지 본체의 일부이므로 제거할 수 없습니다. 다른 모든 변형은 분리 가능하며, 도어를 분리해야 할 때 핀을 밀어낼 수 있는 배럴을 통과하는 측면 구멍이 있습니다. M8×16 외부 나사 변형은 해당 범위에서 가장 긴 스터드 옵션으로, 장착 깊이가 더 큰 패널에 적합합니다.

구조 및 치수

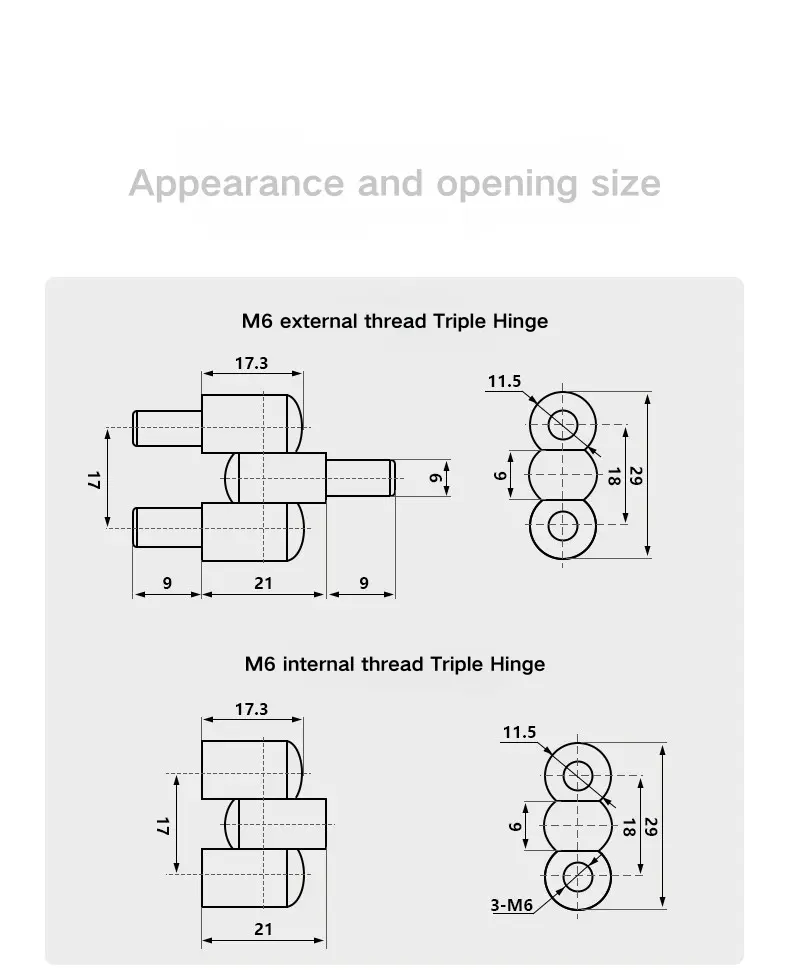

M6 Weld-On Parliament Pivot Hinge의 전체 길이는 17.3mm이고 중앙 배럴 범위는 21mm입니다. 외부 스레드 버전은 각 끝에 9mm 스터드 확장을 추가하여 총 39mm 확산을 제공합니다. 트리플 배럴 스택은 9mm, 18mm 및 상단 너클의 세 부분에 걸쳐 총 높이 29mm를 측정하며 배럴 너비는 11.5mm, 핀 직경은 6mm입니다.

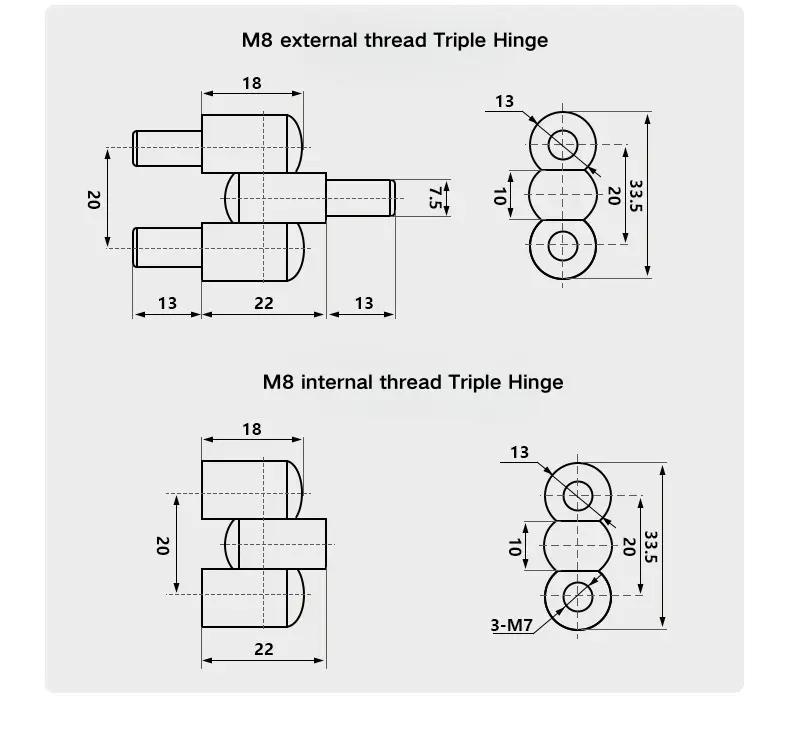

M8 피벗 힌지는 본체 길이가 18mm, 중앙 폭이 22mm로 비례적으로 더 큽니다. 외부 스레드 버전은 각 측면에 13mm 스터드 확장을 추가하여 총 48mm를 확장합니다. 트리플 배럴 스택은 10mm, 20mm, 상단 너클의 세 부분에 걸쳐 총 높이 33.5mm, 배럴 너비는 13mm, 핀 직경은 7.5mm입니다. 내부 스레드 M8 변형은 3×M7 스레드 소켓을 사용합니다.

설치 및 핀 구성

Weld-On Parliament 피벗 힌지는 스터드 또는 소켓 끝을 도어 패널 또는 프레임 장착 지점에 끼운 다음 용접하여 위치를 영구적으로 고정하는 방식으로 설치됩니다. 나사 결합과 용접의 이러한 조합은 도어 사이클링의 회전 하중과 사용 중 힌지에 가해지는 측면 힘을 모두 처리하는 안전한 마운트를 제공합니다.

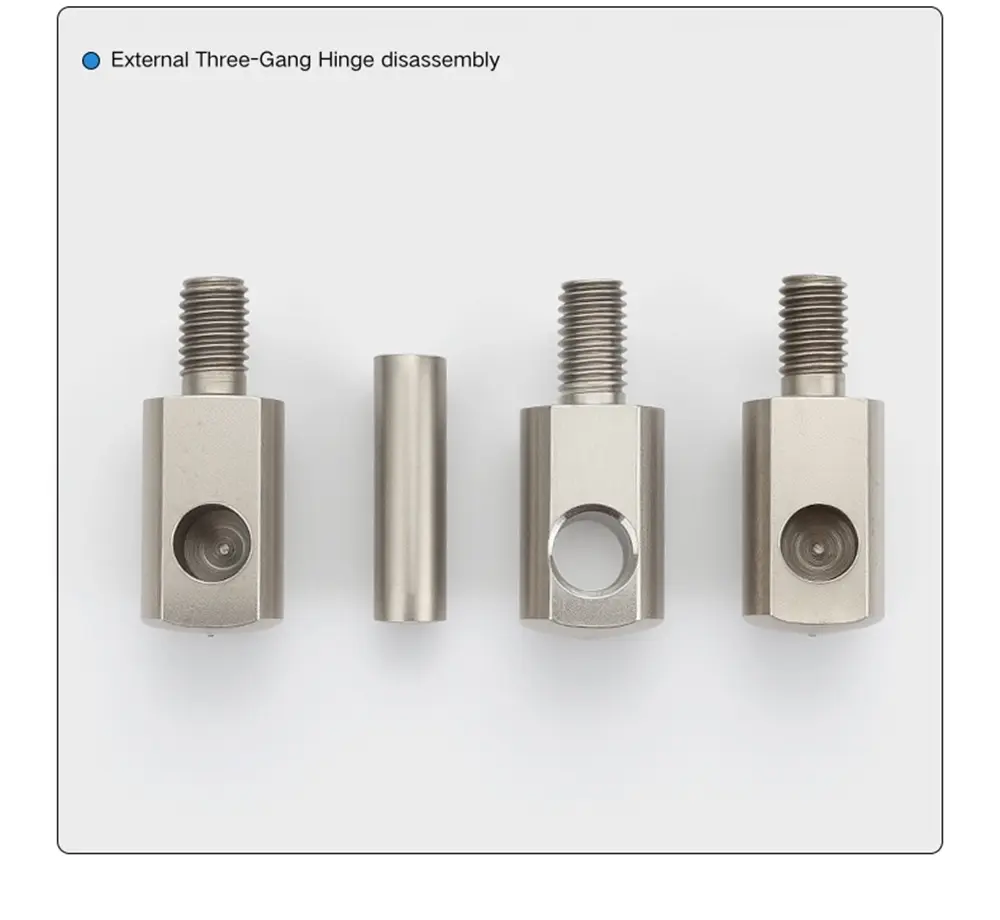

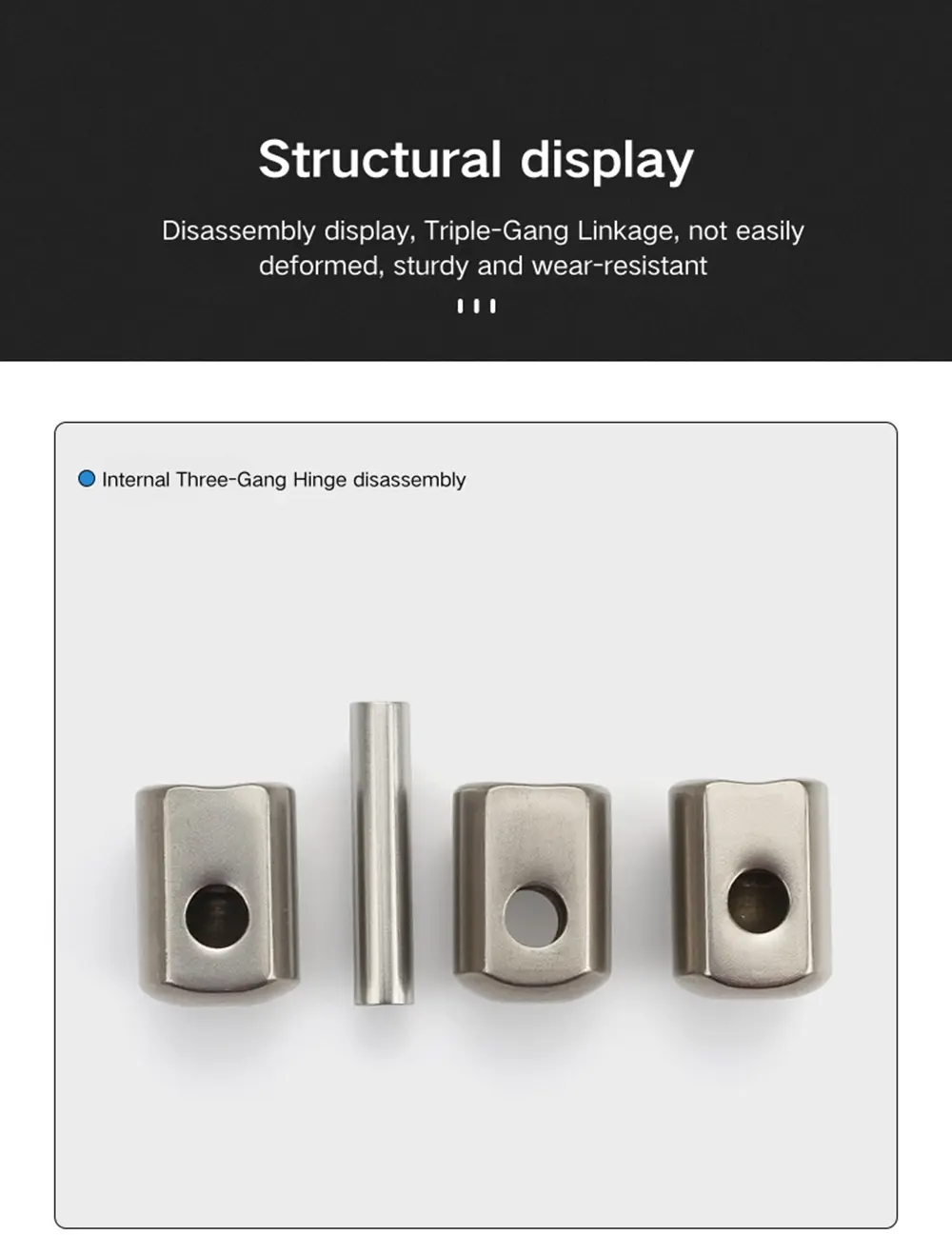

이 장치의 분리형 버전의 경우 핀은 배럴 본체의 측면 구멍을 통해 빠져나오고 용접된 마운트를 방해하지 않고 프레임에서 도어를 분리하기 위해 당겨낼 수 있습니다. 통합 버전에는 측면 구멍이 없습니다. 핀은 배럴 내부에 고정되어 있으며 힌지는 도어 제거용으로 설계되지 않았습니다. 통합형과 분리형 중에서 선택하는 것은 인클로저의 서비스 수명 동안 도어 제거가 필요한지 여부에 따라 결정됩니다.

소재 및 표면 마감

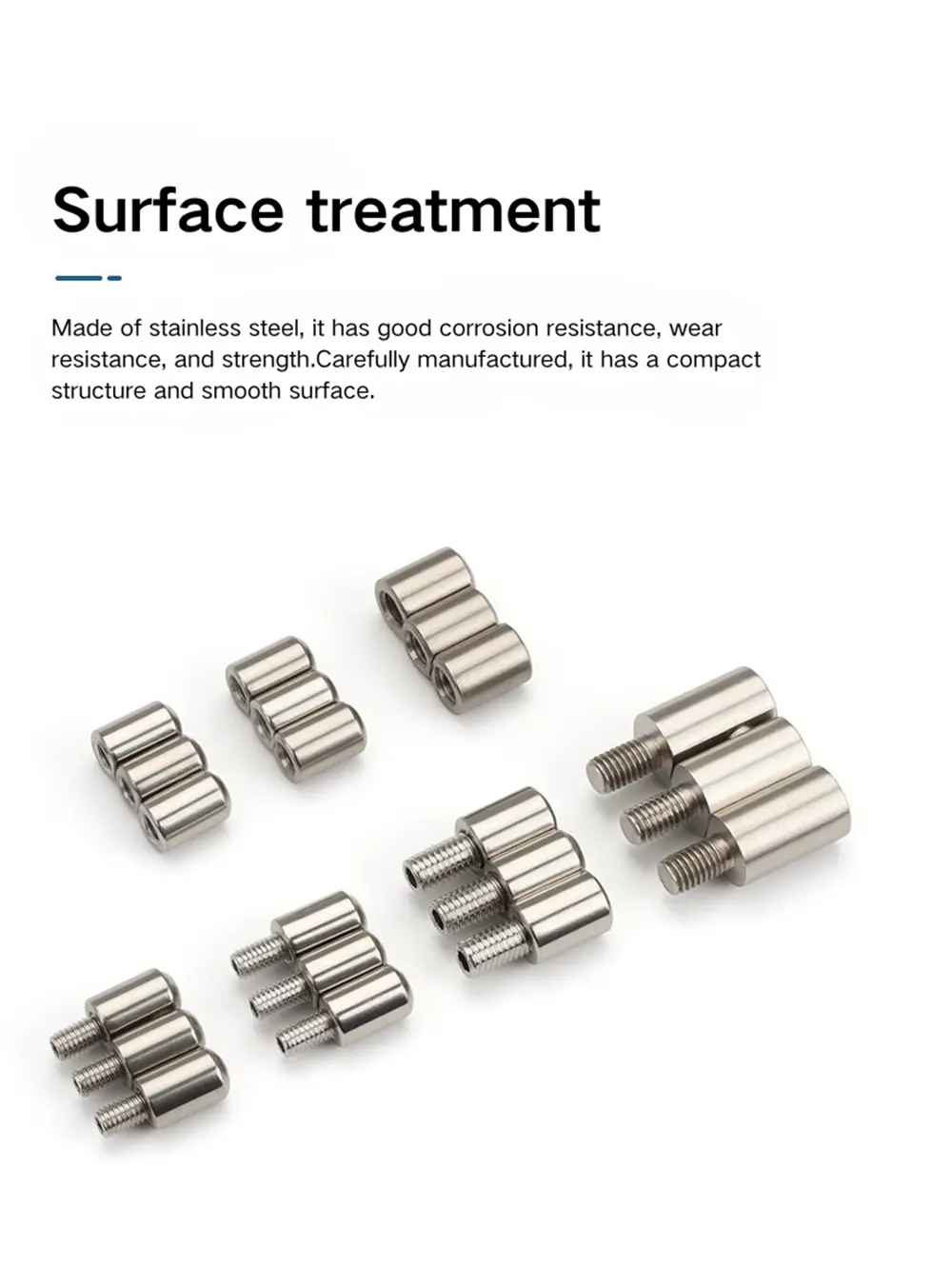

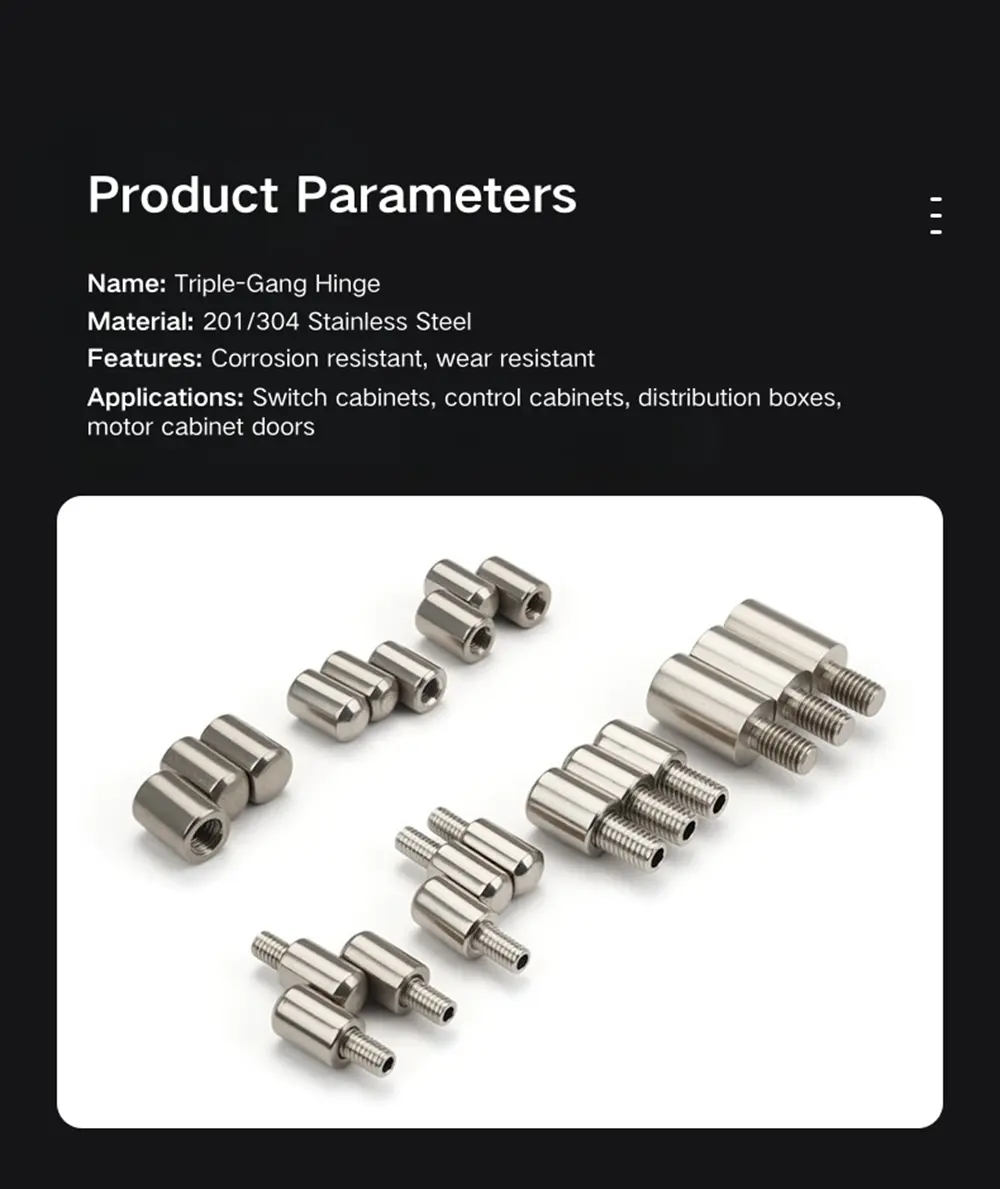

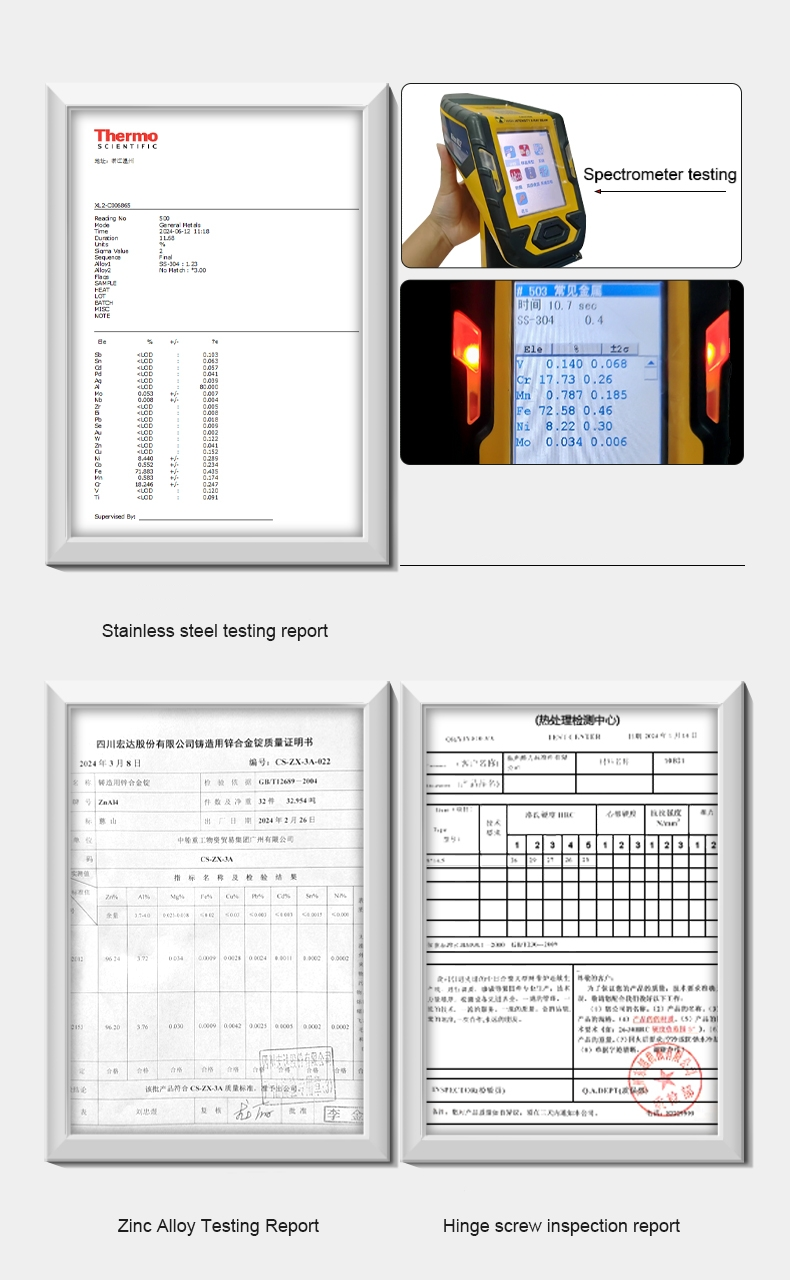

이 모듈은 201 및 304 스테인리스 스틸로 제공되며 둘 다 진동 연마로 마감되었습니다. 진동 광택 공정은 거친 부분과 날카로운 모서리를 제거하고 일관되게 광택이 낮은 무광택 표면을 제공합니다. 이는 브러시 마감이나 거울 마감이 아닙니다. 연마 후 두 등급 모두 동일하게 보입니다. 차이점은 내식성에 있습니다.

201 스테인리스 스틸은 적당한 환경의 실내 전원 캐비닛 및 배전반 응용 분야에 적절한 내식성을 제공하며 전체 범위에서 보다 비용 효율적인 옵션입니다. 304 스테인리스강 Weld-On Parliament Pivot Hinge는 실외 인클로저, 습한 환경 또는 장기적인 내식성이 요구되는 설치에 더 나은 선택입니다. 두 가지 모두 해당 범위의 대부분의 스레드 크기 및 핀 구성 조합에서 사용할 수 있습니다.

FAQ

Q1: 이 힌지 제품군에는 어떤 변형이 제공됩니까?

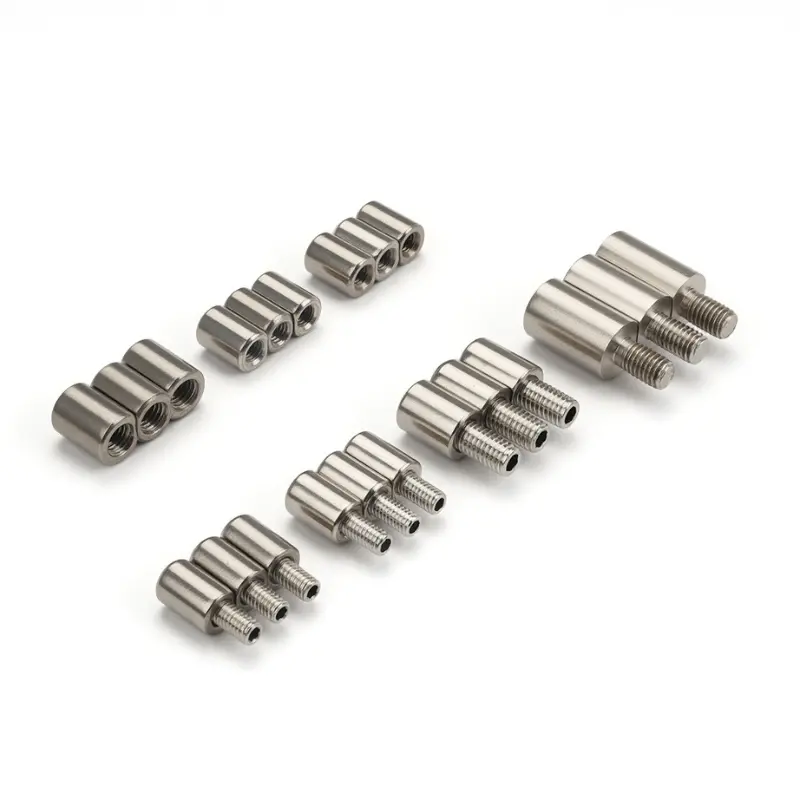

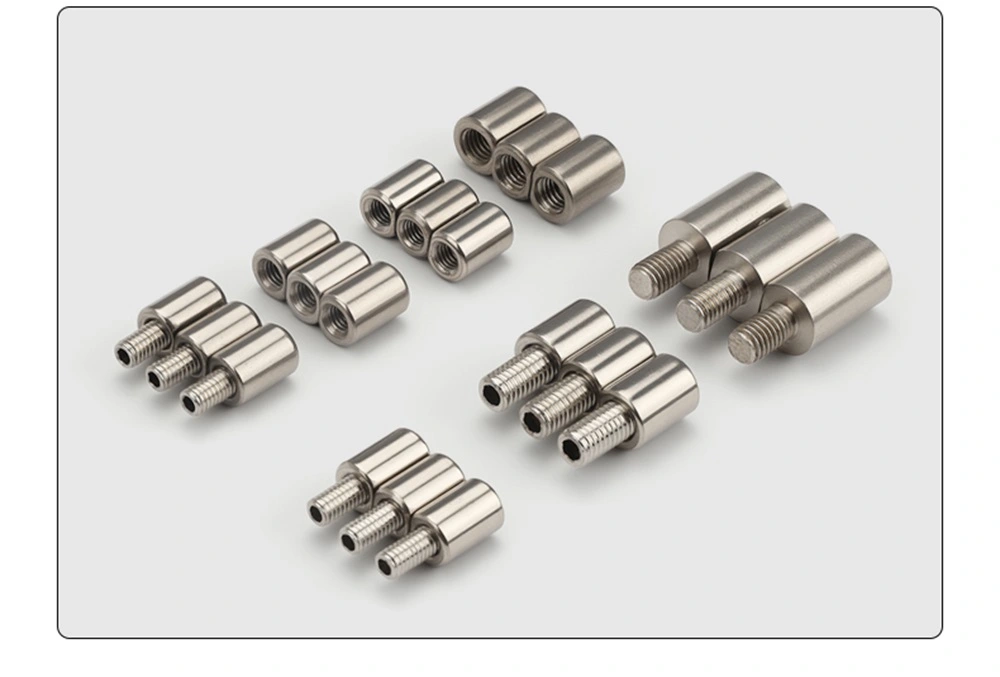

이 제품군에는 M6 및 M8 크기의 내부 및 외부 스레드, 201 및 304 스테인리스강, 통합 및 분리 가능한 핀 구성 등 11가지 변형이 포함됩니다. M8×16 외부 스레드는 더 깊은 패널 장착을 위한 확장 스터드 옵션으로도 제공됩니다.

Q2: 일체형과 분리형의 차이점은 무엇인가요?

일체형은 고정핀이 있어 분리가 불가능하며, 힌지도 도어 분해용으로 설계되지 않았습니다. 분리형에는 배럴을 통과하는 측면 출구 구멍이 있습니다. 핀이 미끄러져 나오므로 도구나 용접 마운트를 방해하지 않고도 도어를 프레임에서 들어 올릴 수 있습니다.

Q3: 내부 스레드와 외부 스레드의 차이점은 무엇입니까?

외부 스레드 버전에는 패널이나 프레임의 탭 구멍에 스레드되는 돌출 스터드가 있습니다. 내부 스레드 버전에는 패널 측면에서 볼트를 수용하는 스레드 소켓이 있습니다. 그런 다음 두 제품 모두 영구 설치를 위해 나사산 가공 후 제자리에 용접됩니다.

Q4: 이 경첩은 어떻게 설치됩니까?

설치에는 스터드 또는 소켓 끝을 도어 패널 또는 프레임 장착 지점에 끼운 다음 용접하여 힌지를 영구적으로 고정하는 작업이 포함됩니다. 나사산 맞물림과 용접의 조합은 도어 회전 하중과 측면 힘 모두에서 힌지를 안정적으로 유지합니다.

Q5: M6 및 M8 버전의 주요 치수는 무엇입니까?

M6 Weld-On Parliament 피벗 힌지 본체는 길이 17.3mm, 중앙 스팬 21mm, 핀 직경 6mm입니다. 트리플 배럴 스택은 높이 29mm, 너비 11.5mm입니다. M8 버전은 18mm 본체, 22mm 중앙 ​​스팬, 7.5mm 핀 직경, 13mm 폭에 33.5mm 배럴 스택 높이를 갖습니다.

Q6: 진동 연마란 무엇입니까?

진동 연마는 부품 표면의 거친 부분과 날카로운 모서리를 제거하여 일관된 저광택 무광택 마감을 생성하는 텀블링 공정입니다. 브러시 마감이나 거울 마감이 아닙니다. 이 힌지의 201 및 304 스테인리스 버전은 모두 동일한 진동 광택 공정을 거칩니다.

Q7: 어떤 스테인리스강 등급을 선택해야 합니까?

201 스테인리스강은 부식 노출이 중간 정도인 표준 실내 전력 캐비닛 및 배전반 응용 분야에 적합합니다. 304 스테인리스 스틸은 실외 인클로저, 습도가 높은 환경 또는 장기적인 내식성이 요구되는 설치에 더 적합합니다.
