산업용 캐비닛용 삼중 굽힘 힌지

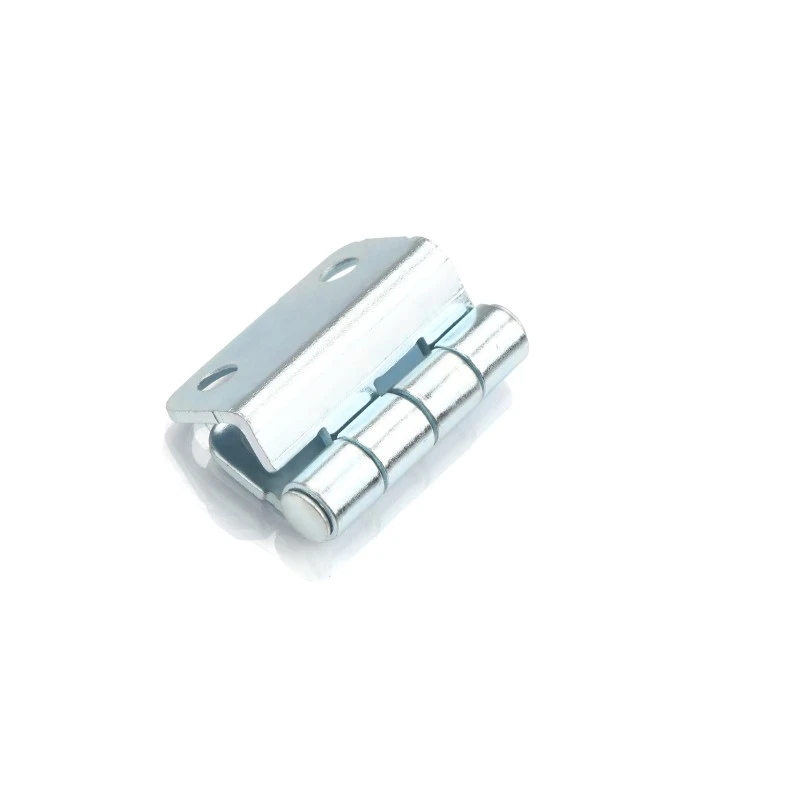

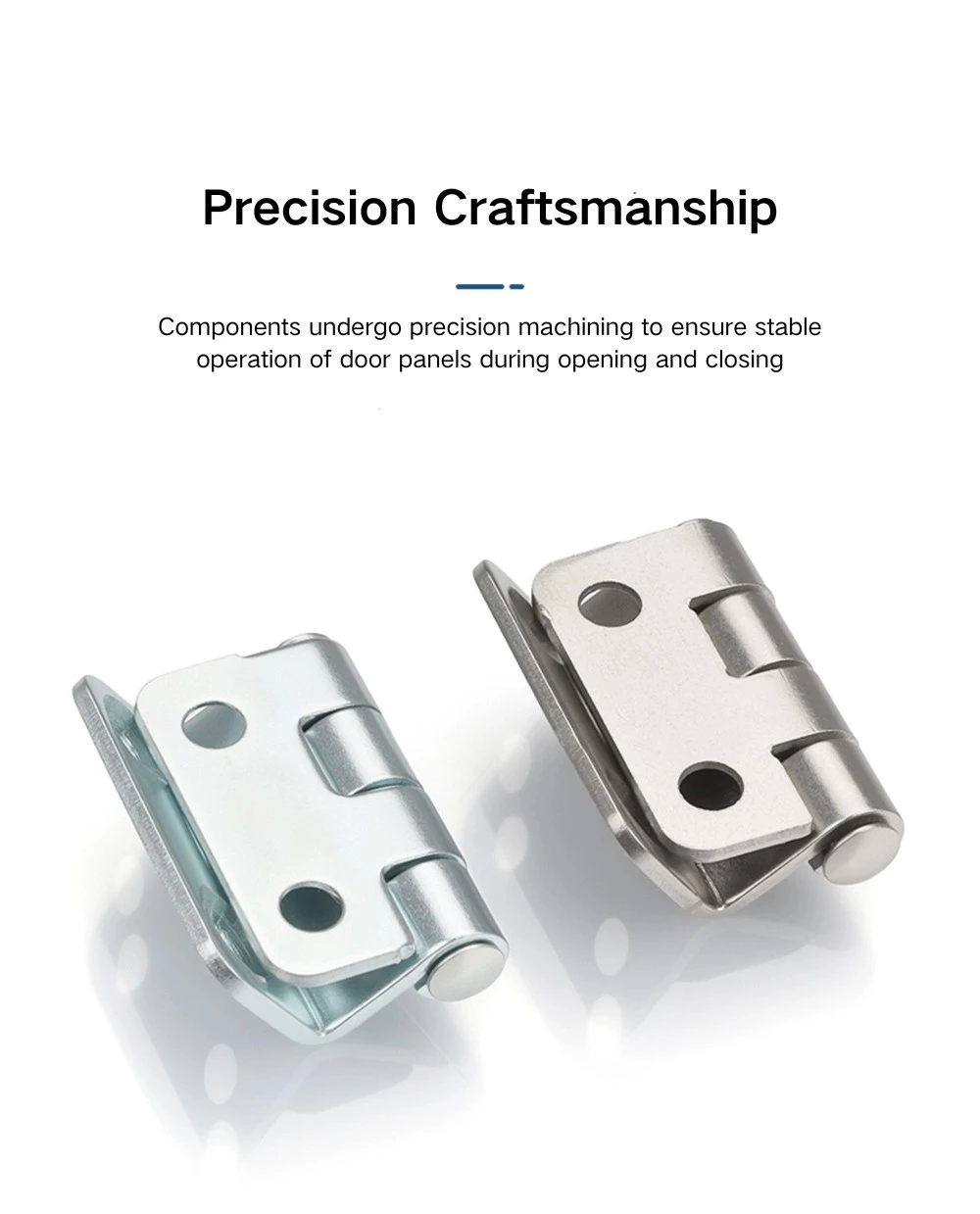

Yitai Lock의 도매 소싱 산업용 캐비닛 경첩은 산업용 캐비닛용 삼중 굽힘 경첩 CL252가 38 × 37mm의 단일 크기임을 알 수 있습니다. 이는 전체 크기 경첩이 제자리에 없어 보이는 작은 인클로저 도어에 충분히 작습니다. 삼중 굽힘 모양은 각 잎사귀에 계단식 프로필을 제공하므로 도어가 흔들릴 때 힌지가 묶이지 않고 도어 가장자리와 프레임 립을 깨끗하게 할 수 있습니다. Φ5mm 배럴은 세 개의 너클을 모두 통과하며 일반적인 도어 사이클링 중에 피벗을 안정적으로 유지합니다.

구조 및 치수

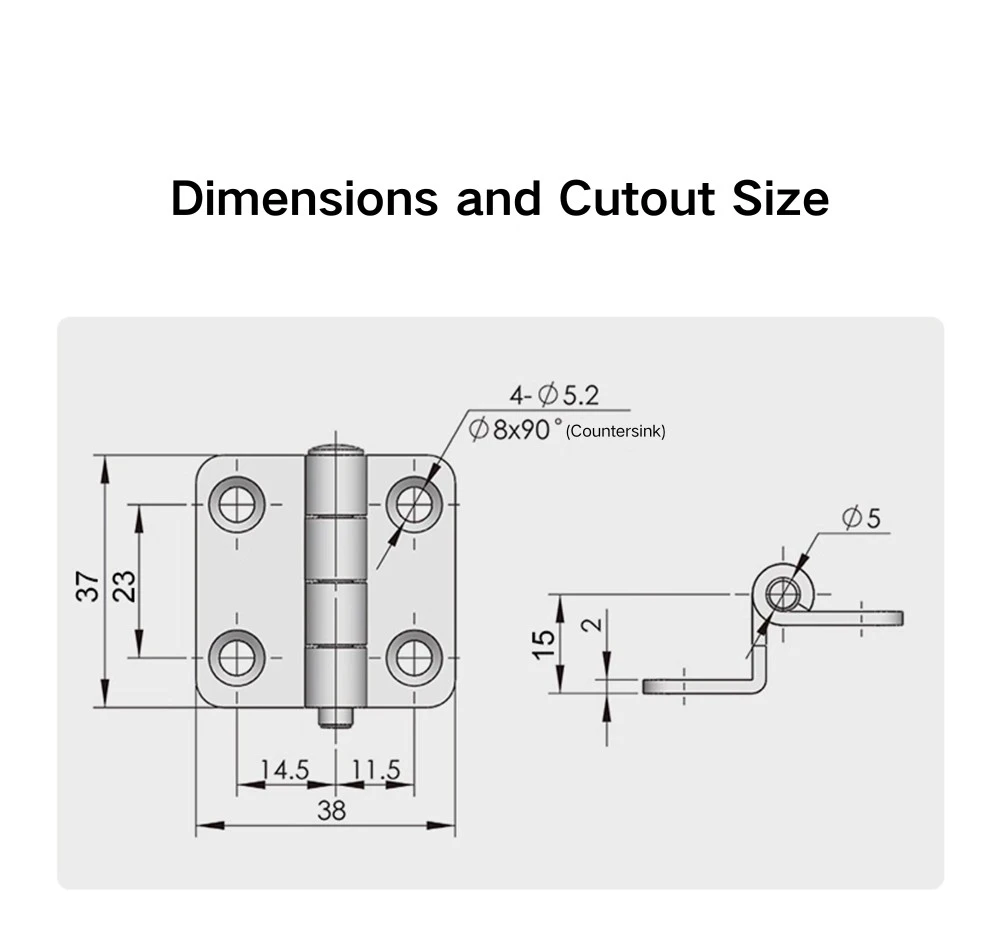

산업용 캐비닛용 삼중 굽힘 경첩의 크기는 전체 너비 38mm, 높이 37mm이며 중앙 너클 폭은 23mm입니다. 두 개의 문짝은 비대칭입니다. 더 넓은 문짝은 14.5mm이고 더 좁은 문짝은 11.5mm입니다. 즉, 측면을 바꾸지 않으면 도어와 프레임 사이에서 경첩을 뒤집을 수 없습니다. 배럴 직경은 Φ5mm이고 측면 프로필은 굽은 부분에서 2mm 간격으로 총 높이 15mm를 보여 잎에 오프셋 모양을 제공합니다.

산업용 캐비닛용 삼중 굽힘 힌지의 각 리프에는 2개의 장착 구멍이 있습니다. 직경 Φ5.2mm, Φ8×90° 카운터싱크, 총 4개의 고정 지점용. 접시형 프로필을 사용하면 납작 머리 나사가 판 표면과 같은 높이로 배치되므로 설치 후 힌지 표면을 자랑스럽게 여기는 하드웨어가 없습니다. 나사 길이는 장착 위치의 도어 패널 및 프레임 두께를 기준으로 선택해야 합니다.

표면 처리 및 재료

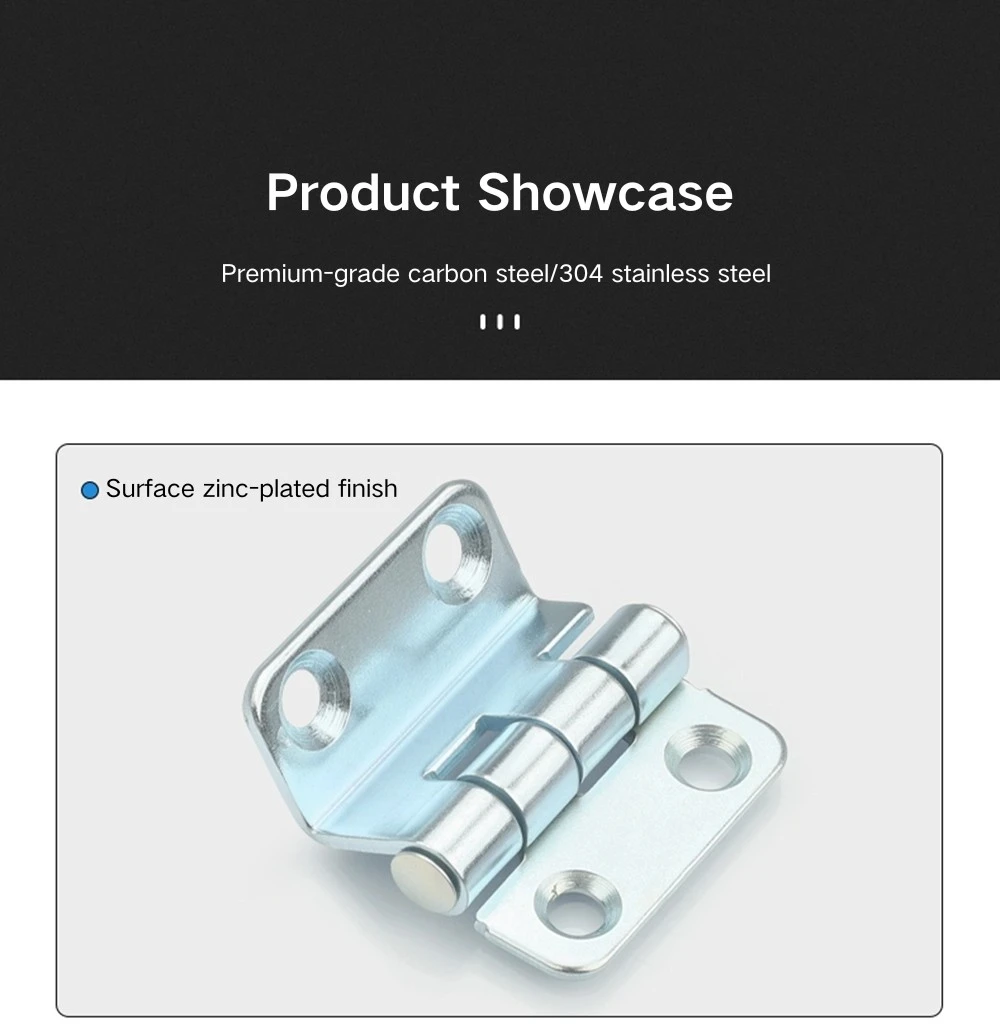

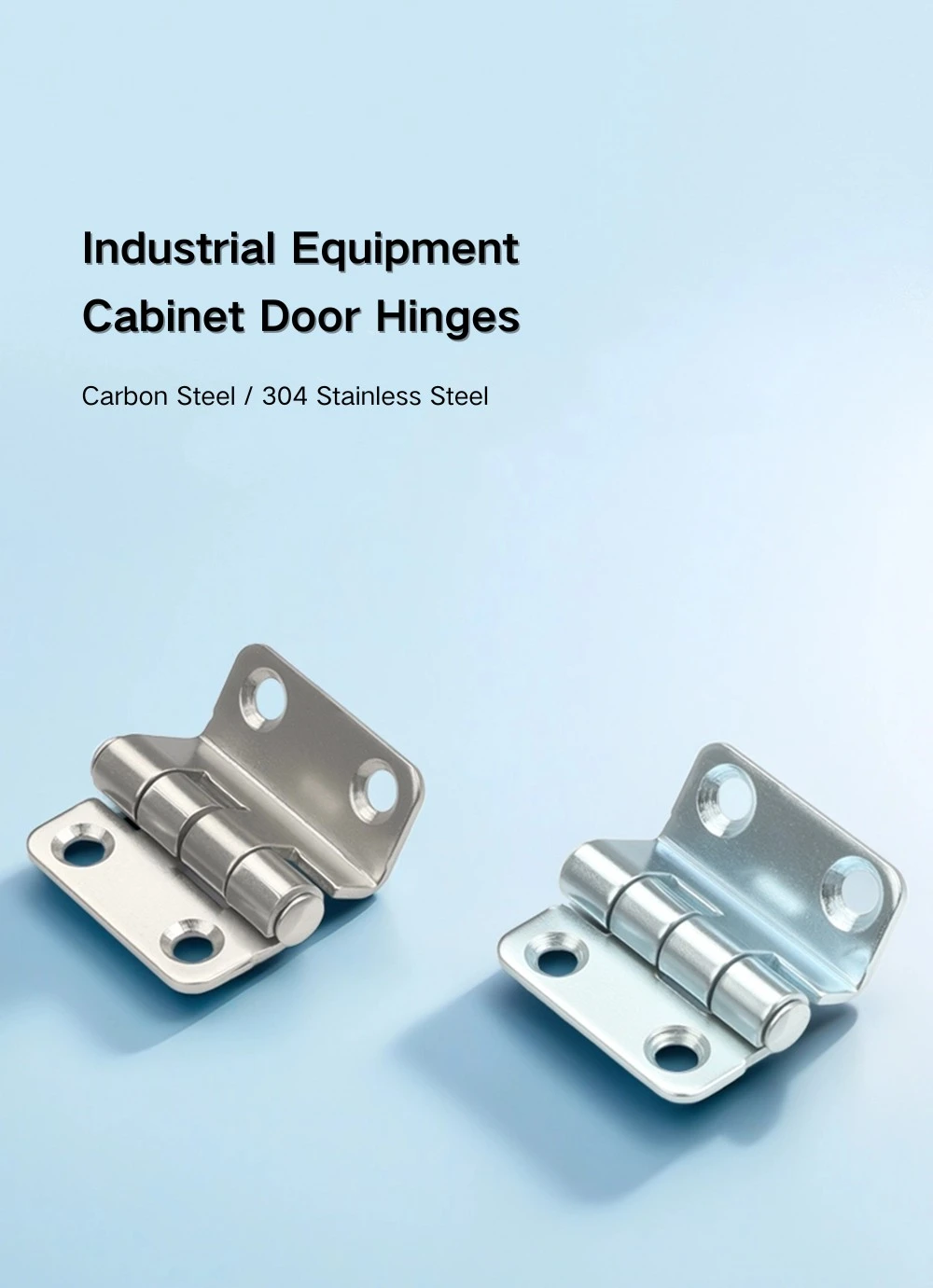

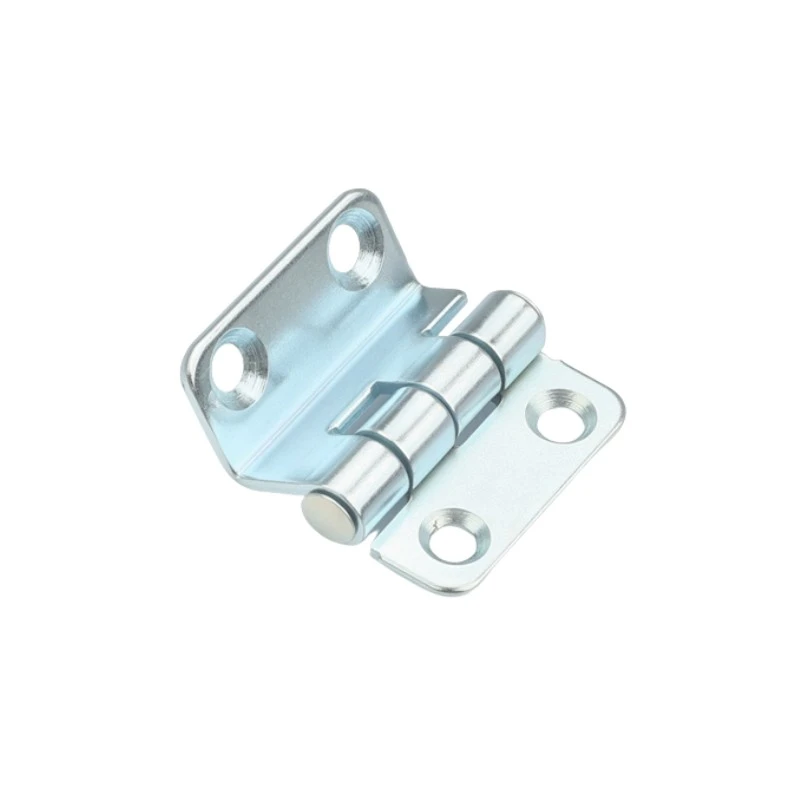

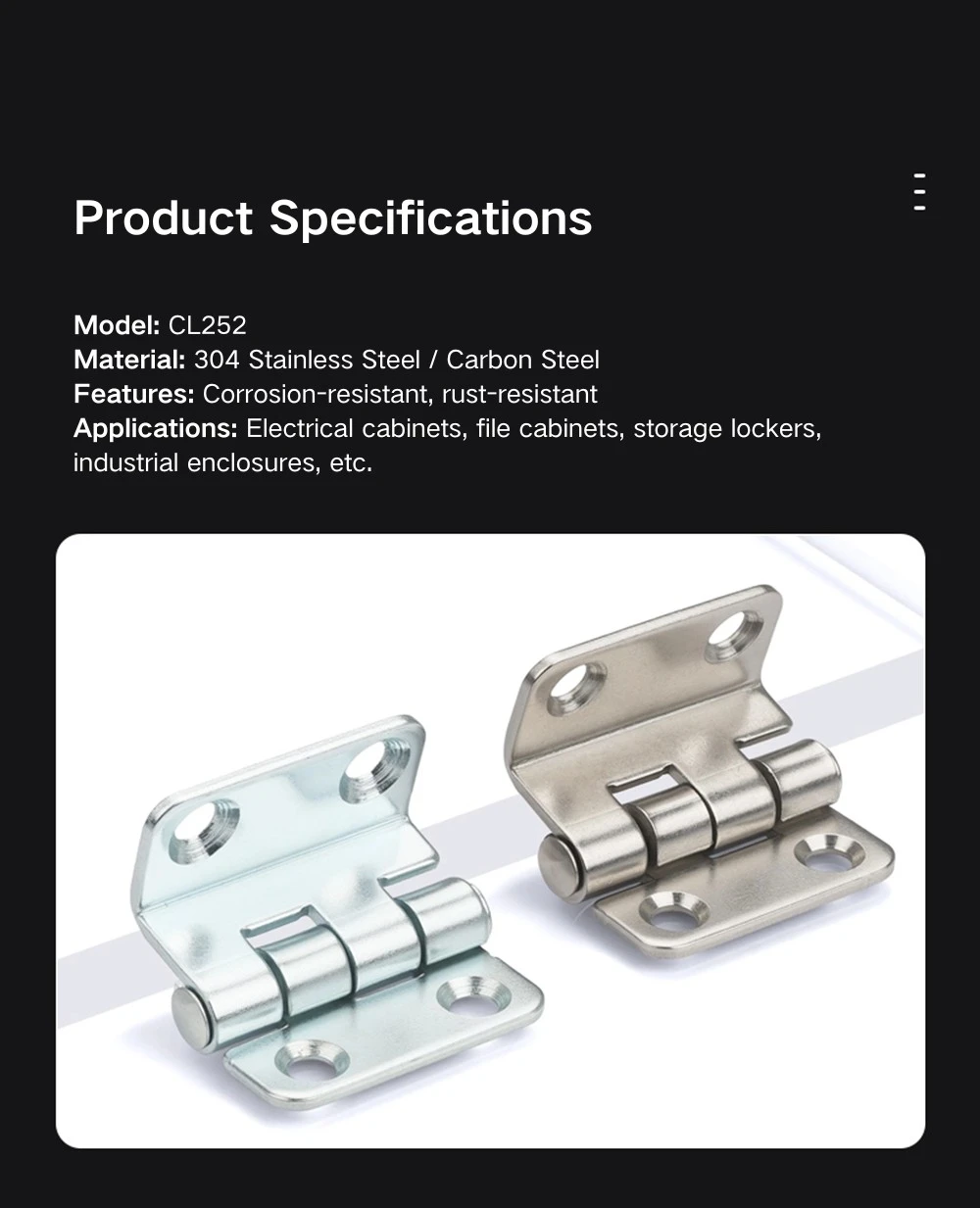

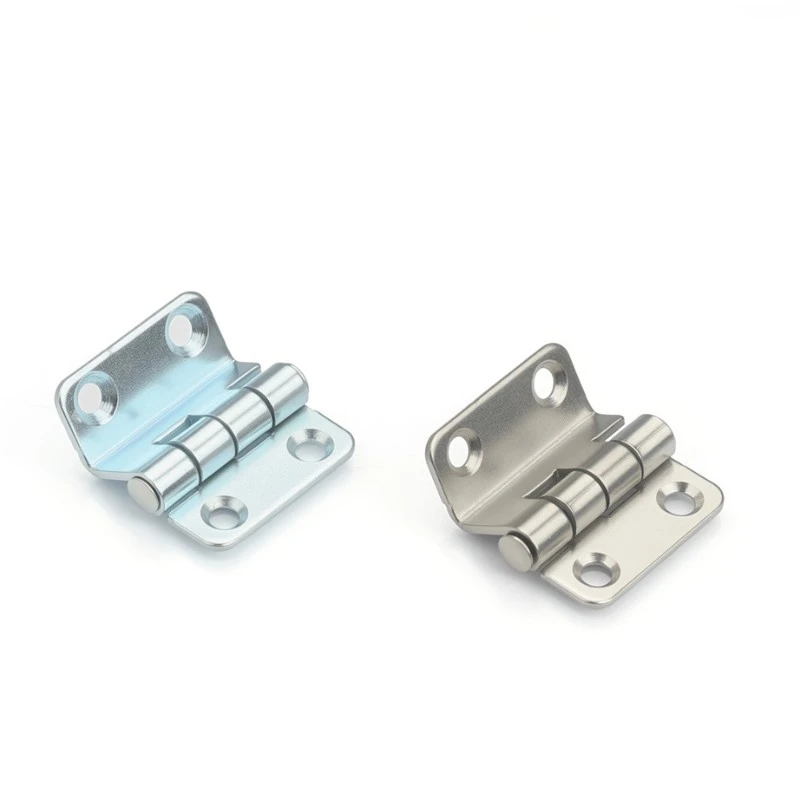

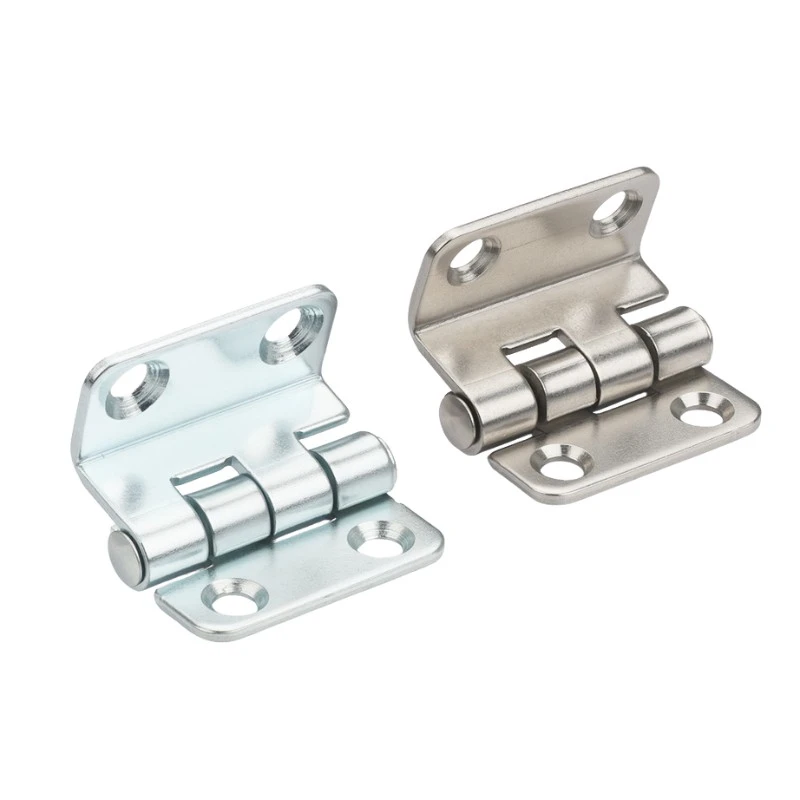

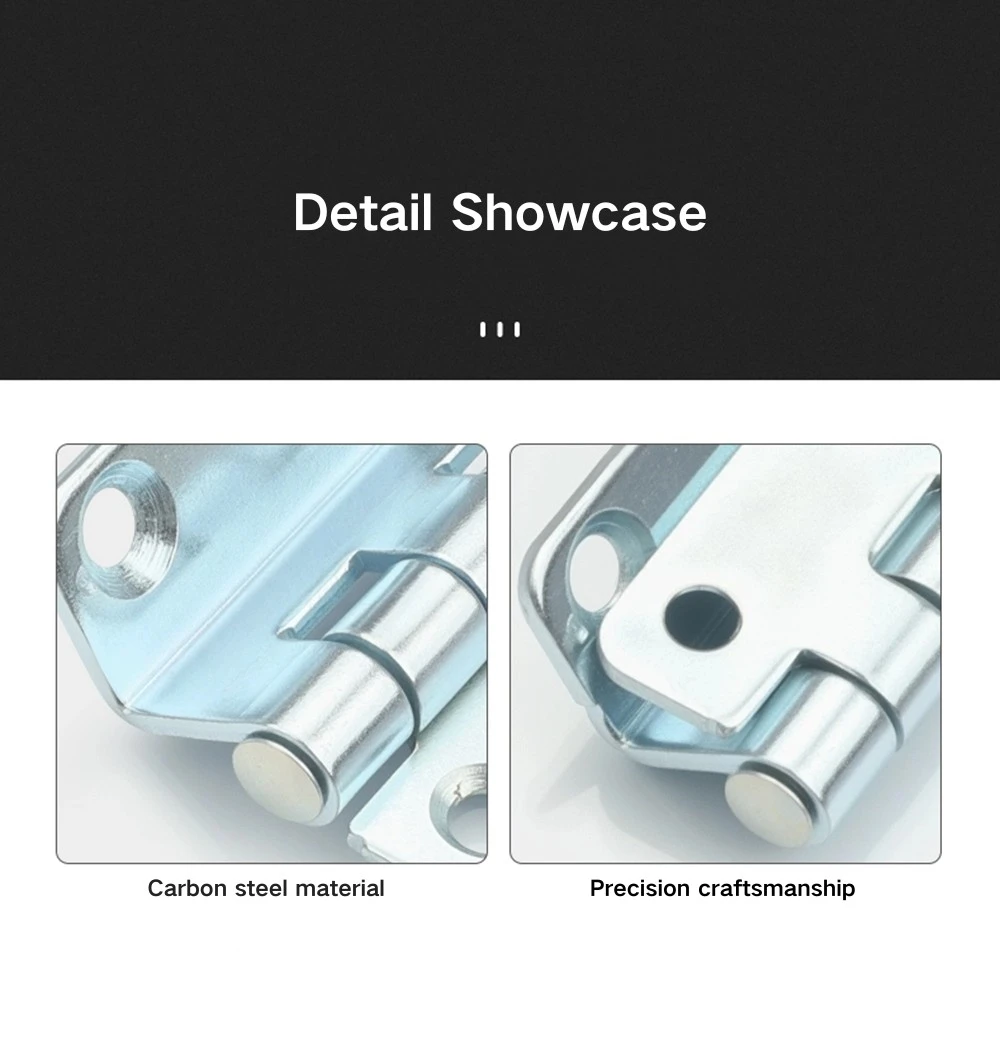

산업용 캐비닛용 삼중 굽힘 힌지는 두 가지 재료 옵션으로 제공됩니다. 탄소강 버전은 표준 실내 인클로저 환경(건조 공간 또는 기후 제어 공간의 배전반, 제어 패널 및 장비 캐비닛)에 부식 방지 기능을 제공하는 아연 도금 마감 처리가 되어 있습니다. 비용과 부식 요구 사항이 모두 적당한 일반 산업용 캐비닛 응용 분야에 더 일반적인 선택입니다.

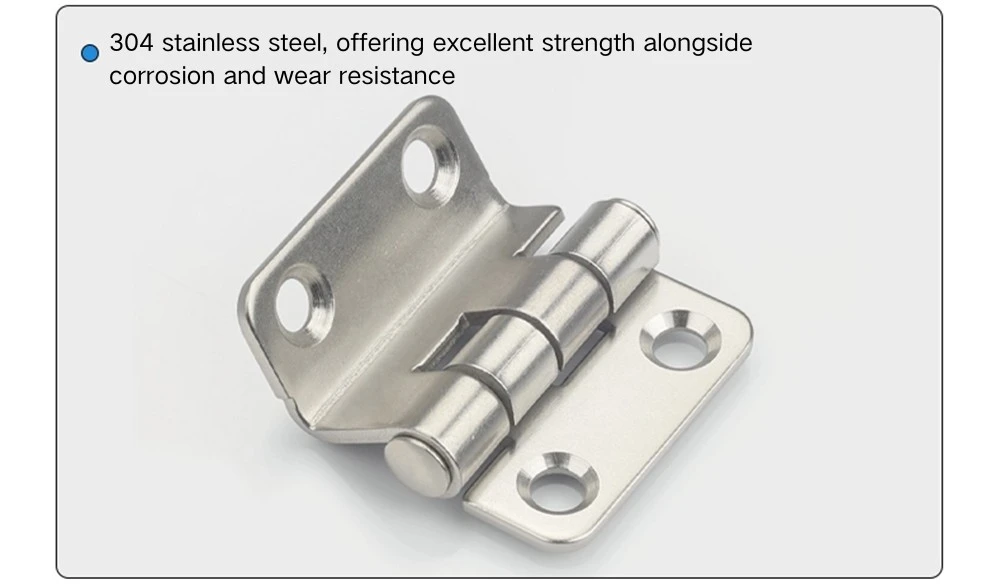

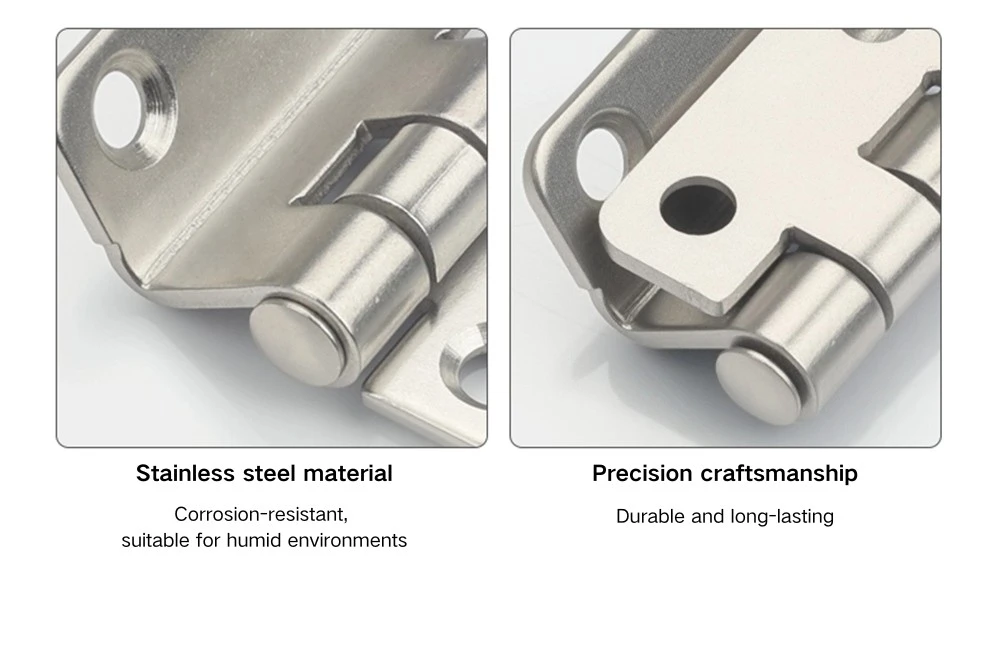

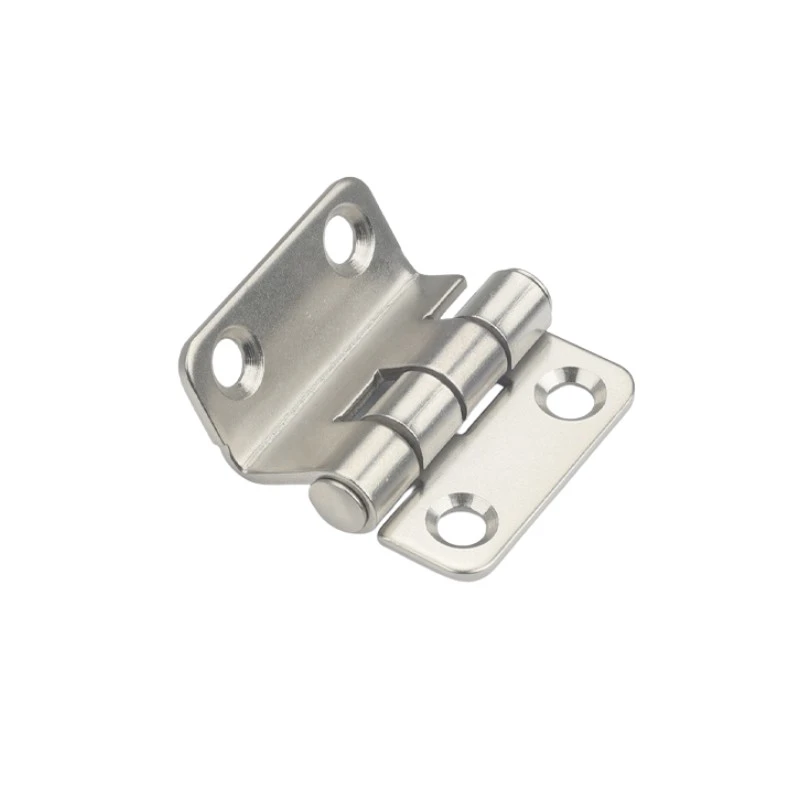

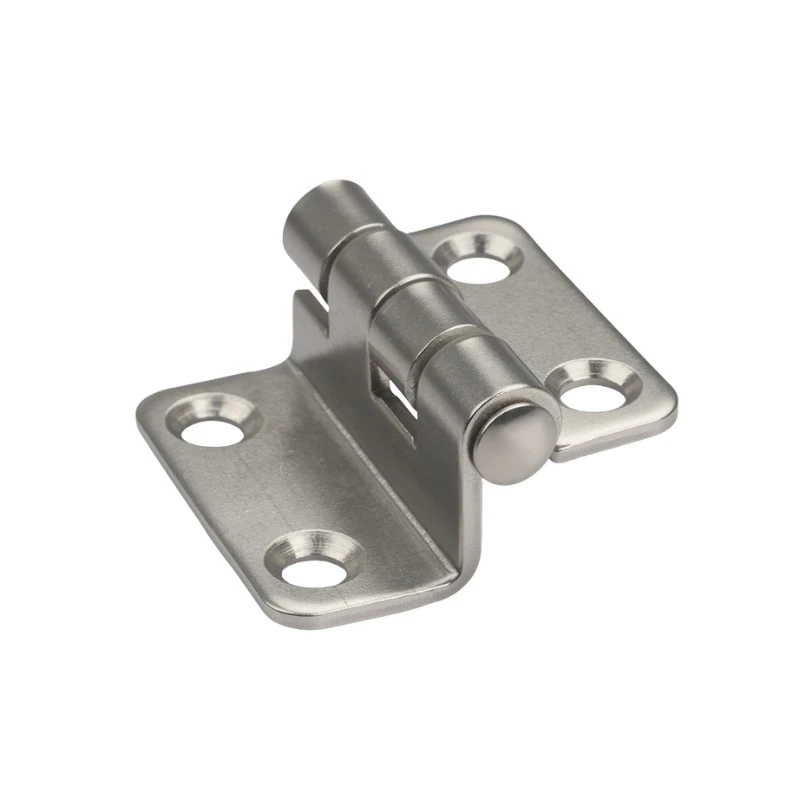

산업용 캐비닛용 304 스테인리스 스틸 삼중 벤드 힌지는 진동 연마를 통해 부품을 굴려 버와 날카로운 모서리를 제거함으로써 일관된 무광택 표면을 제공합니다. 이는 브러시 마감이나 거울 마감이 아닙니다. 그 결과 산업 용도에 적합한 광택이 적고 균일한 외관을 갖게 됩니다. 스테인리스 버전은 습한 환경, 실외 설치 또는 시간이 지나도 아연 도금 탄소강 마감이 유지되지 않는 모든 곳의 인클로저에 적합한 선택입니다.

응용 시나리오

산업용 캐비닛용 삼중 굽힘 힌지는 90° 개방 각도를 갖춘 소형 나사 장착형 힌지가 필요한 배전 패널 도어, 스위치기어 인클로저 및 산업용 장비 캐비닛 도어에 실용적으로 적합합니다. 작은 설치 공간은 큰 경첩이 도어 크기와 비례하지 않는 가벼운 캐비닛 도어 및 인클로저에 적합합니다.

산업용 캐비닛용 삼중 굽힘 힌지에 나사만 설치하면 제작 중에 힌지를 용접하지 않는 캐비닛 제조업체에도 적합합니다. 4개의 접시형 고정 지점이 추가 준비 없이 도어 패널과 프레임에 직접 연결됩니다. 90° 열림 각도는 대부분의 패널 액세스 요구 사항에 충분하며, 플러시 스크류 시팅은 힌지가 장착된 후 도어 표면을 깨끗하게 유지합니다.

FAQ

Q1: CL252 힌지의 크기는 어떻게 되나요?

CL252는 전체 너비 38mm, 높이 37mm이며 너클 스팬은 23mm입니다. 두 개의 잎은 비대칭입니다. 한쪽은 14.5mm, 다른 쪽은 11.5mm입니다. 배럴 직경은 Φ5mm입니다.

Q2: CL252는 어떻게 설치되나요?

설치는 용접 없이 나사만 장착하면 됩니다. 각 리프에는 2개의 Φ5.2mm 접시 구멍(Φ8×90°)이 있어 총 4개의 고정 지점이 있습니다. 납작 머리 나사는 설치 후 판 표면과 같은 높이에 놓입니다.

Q3: 어떤 자료를 사용할 수 있나요?

CL252는 아연 도금 탄소강과 진동 광택 마감 처리된 304 스테인리스 스틸로 제공됩니다. 탄소강은 건조한 실내 환경에 적합합니다. 스테인레스 스틸은 습하거나 실외 인클로저 응용 분야에 더 나은 선택입니다.

Q4: 진동 연마란 무엇입니까?

진동 연마는 부품 표면의 거친 부분과 날카로운 모서리를 제거하여 일관된 저광택 무광택 마감을 유지하는 텀블링 공정입니다. 브러시 마감이나 거울 마감이 아닙니다. CL252 스테인리스 스틸 버전에서는 반사 또는 방향성 표면 표시 없이 균일한 산업 외관을 제공합니다.

Q5: 문과 프레임 사이에 두 개의 잎을 서로 바꿔서 사용할 수 있습니까?

아니요. 잎은 비대칭(14.5mm 및 11.5mm)이므로 더 넓은 면과 좁은 면이 고정되어 있습니다. 구멍을 뚫거나 고정하기 전에 도어 패널과 프레임에 대해 올바른 판이 있는 힌지의 방향을 확인하십시오.

Q6: CL252는 어떤 캐비닛 유형에 적합합니까?

CL252 산업용 캐비닛 힌지는 배전 패널 도어, 스위치기어 인클로저, 제어 캐비닛 도어 및 일반 산업 장비 캐비닛에 사용됩니다. 특히 소형 나사 장착 힌지가 선호되고 90° 개방 각도로 충분한 경우에 사용됩니다.
