개폐기 도어 힌지

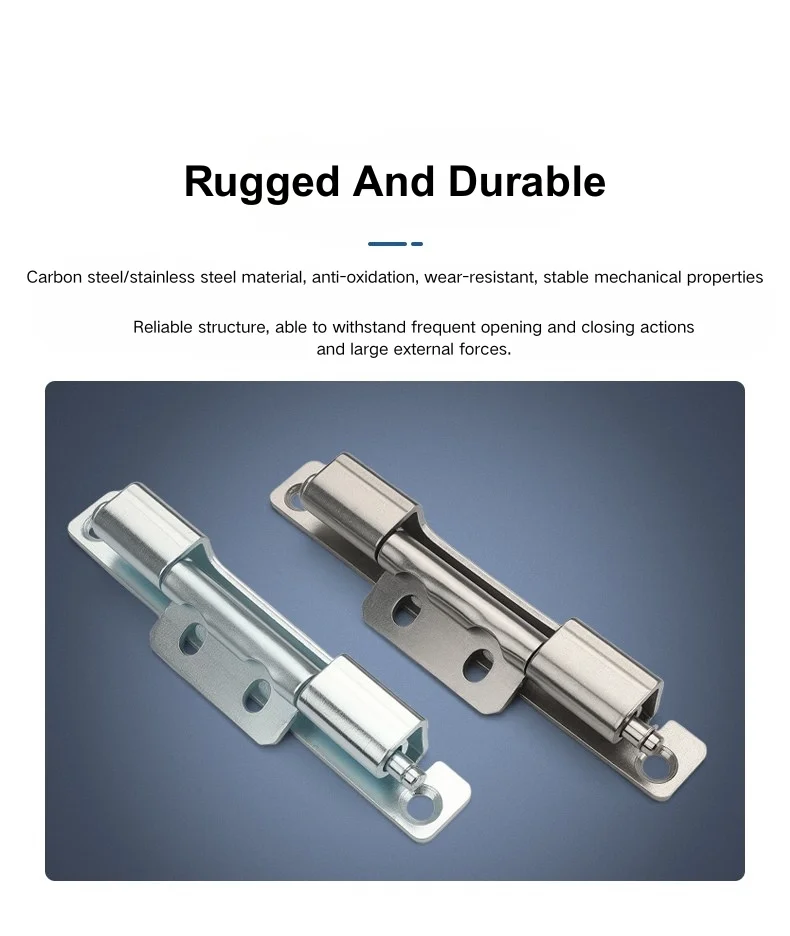

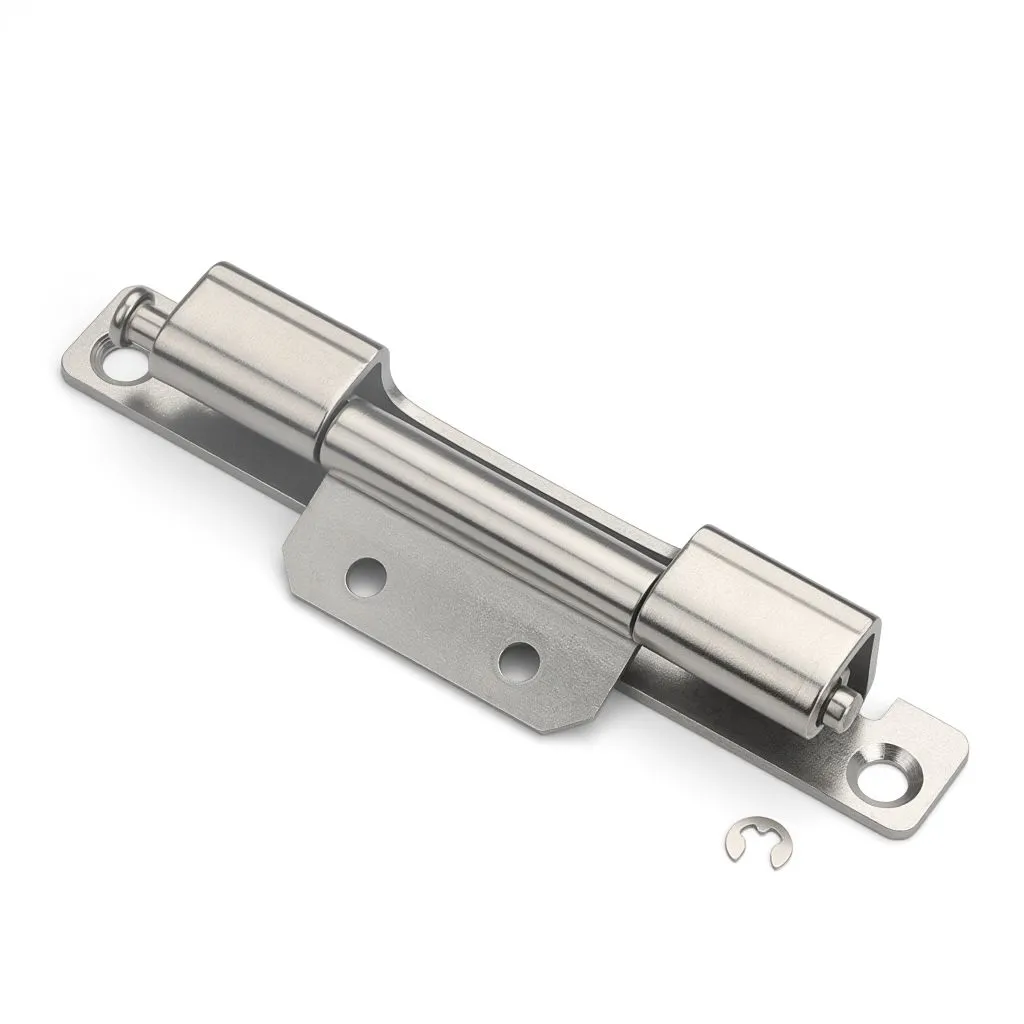

스위치기어 캐비닛, 배전함 또는 제어 인클로저용 숨겨진 분리형 힌지를 구입하려는 경우 Yitai Lock의 스위치기어 도어 힌지는 탄소강과 304 스테인리스강으로 제공되며 각 재질에 원형 구멍과 슬롯형 구멍이라는 두 가지 장착 구멍 구성이 있습니다. 힌지 본체는 도어 전면이 아닌 캐비닛 프레임 채널 내부에 위치하여 도어를 닫을 때 외부를 깨끗하고 하드웨어 없이 유지합니다. Φ6mm 배럴, 전체 높이 108mm로 스위치기어 및 분배 캐비닛 설치에 일반적으로 사용되는 일반적인 도어 사이클링을 위해 제작되었습니다.

문의 보내기

제품 설명

대량으로 Yitai Lock에서 분리형 캐비닛 힌지를 소싱하는 경우, 스위치기어 도어 힌지 CL186을 통해 구매자는 동일한 본체, 동일한 배럴, 동일한 프레임 채널 치수 등 힌지 관련 다른 사항을 변경하지 않고도 둥근 구멍과 슬롯형 구멍 장착 윙 중에서 선택할 수 있습니다. 슬롯형 구멍 버전을 사용하면 나사를 완전히 조이기 전에 설치 중에 위치 조정이 가능하며, 이는 도어 정렬을 정확하게 조정해야 할 때 유용합니다. 두 버전 모두 동일한 고정 지점을 사용하여 나사로 장착되며 탄소강과 스테인리스강으로 제공됩니다.

제품 모델	CL186 시리즈 힌지
선택자료	탄소강/스테인리스강

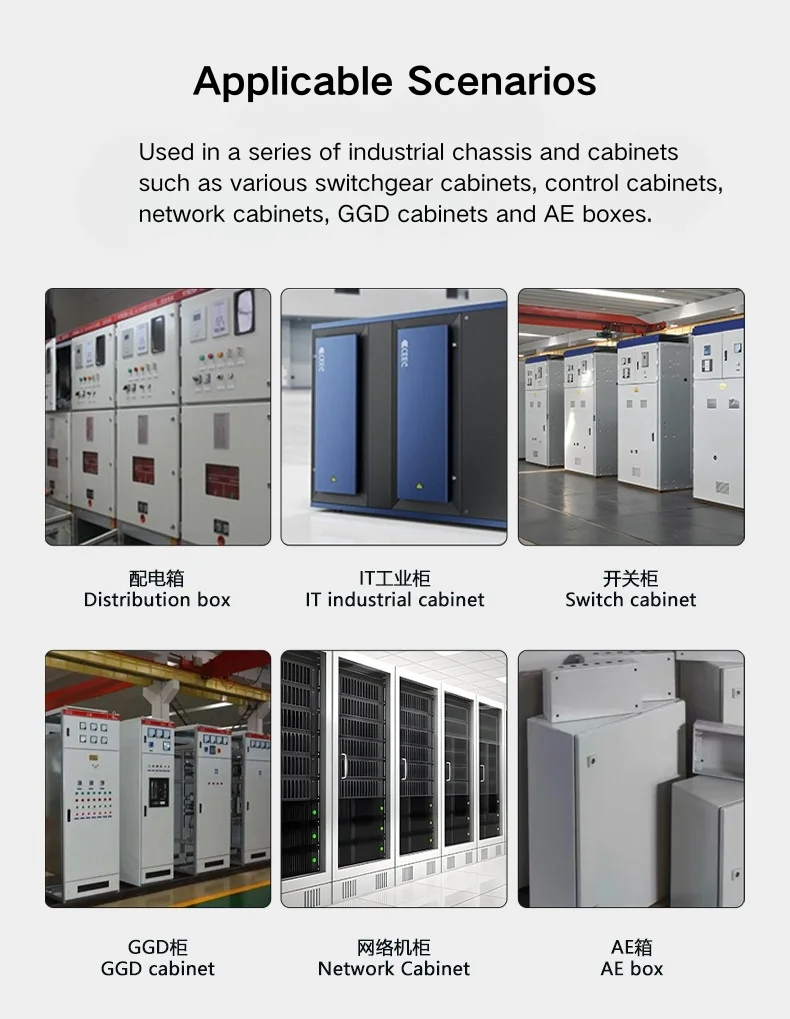

용법	다양한 유형의 스위치 캐비닛, 제어 상자 등에 적합합니다.

모델 옵션 및 구멍 구성

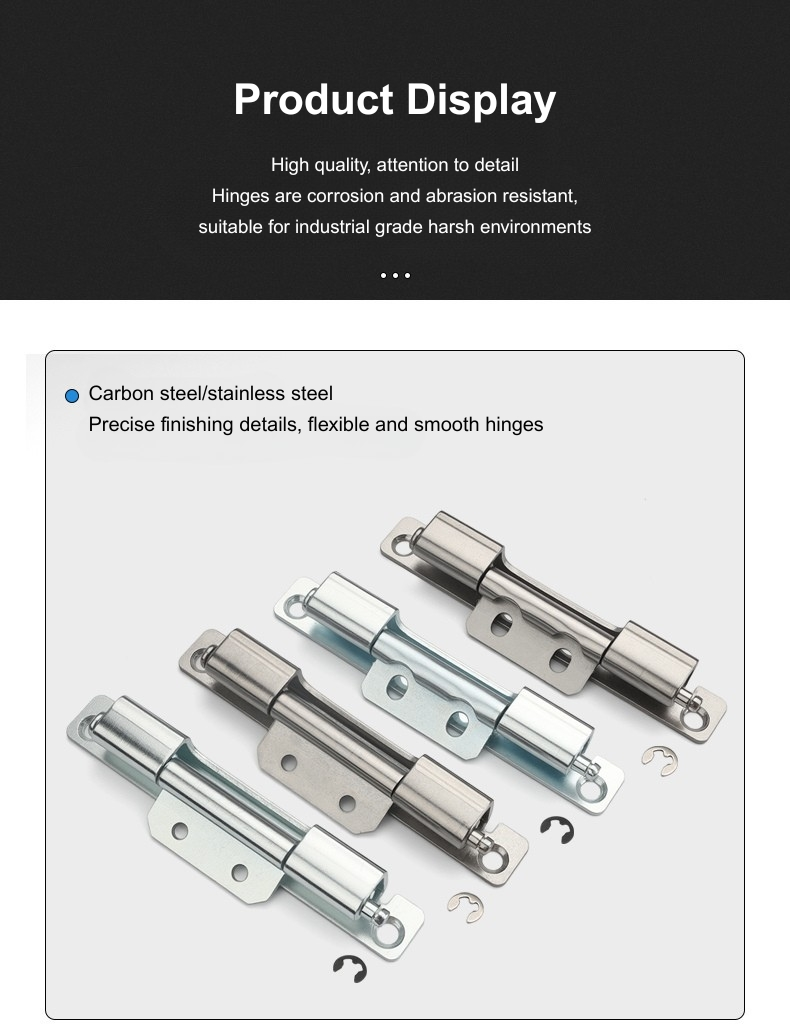

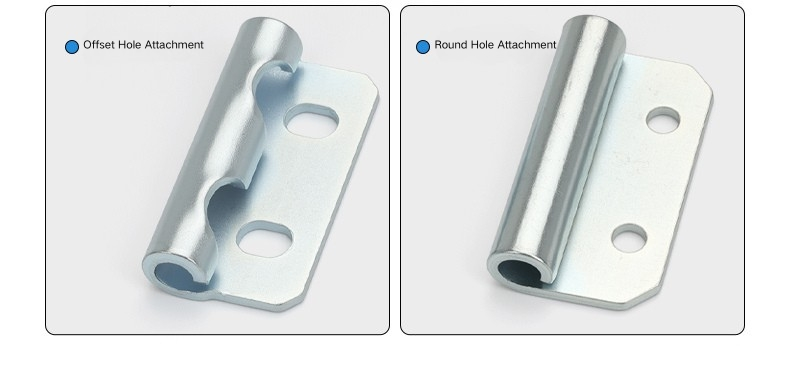

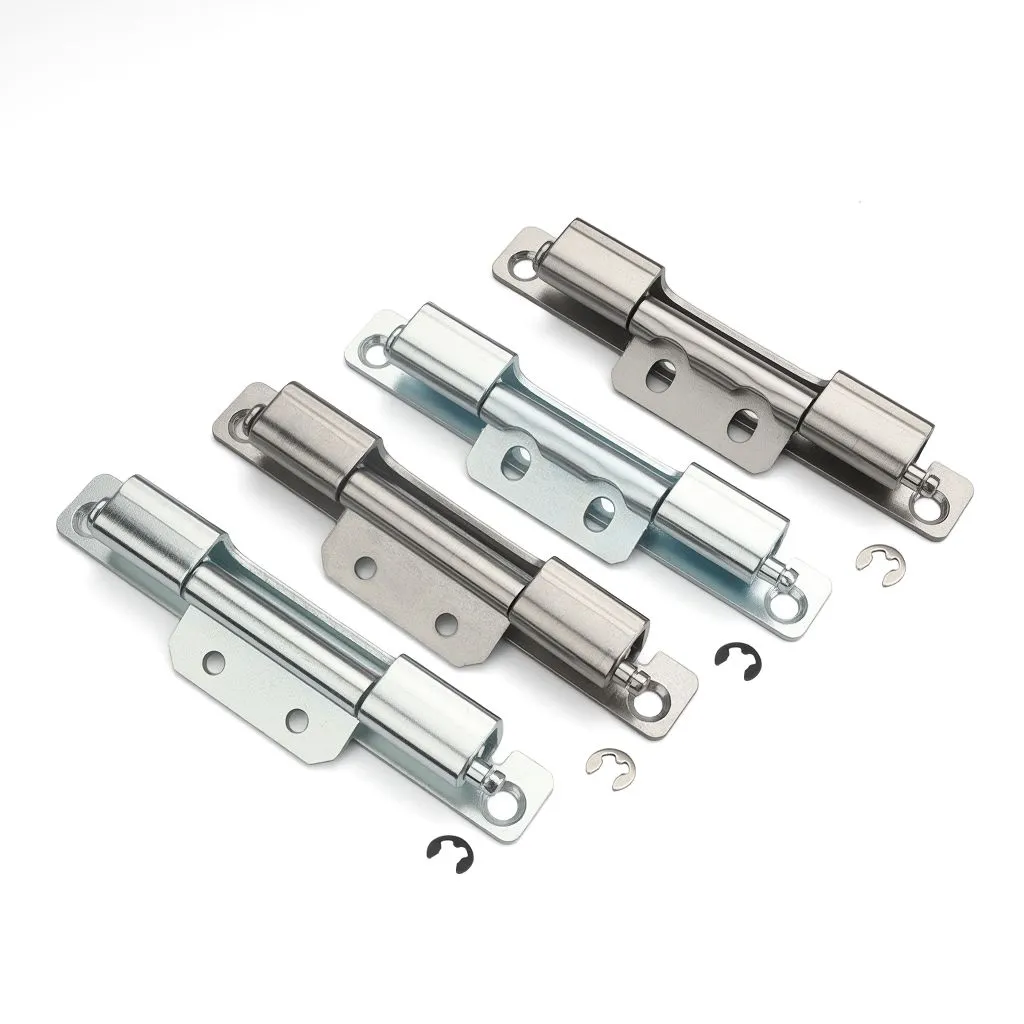

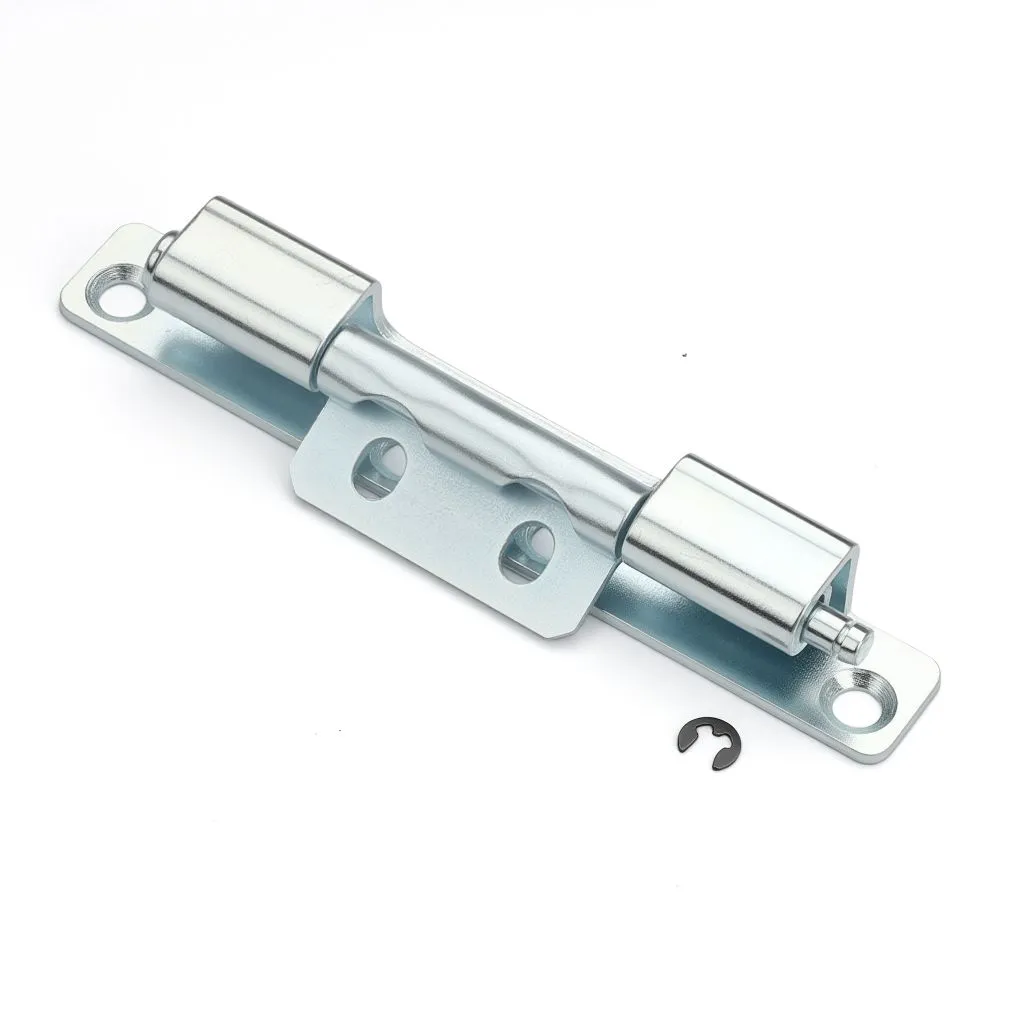

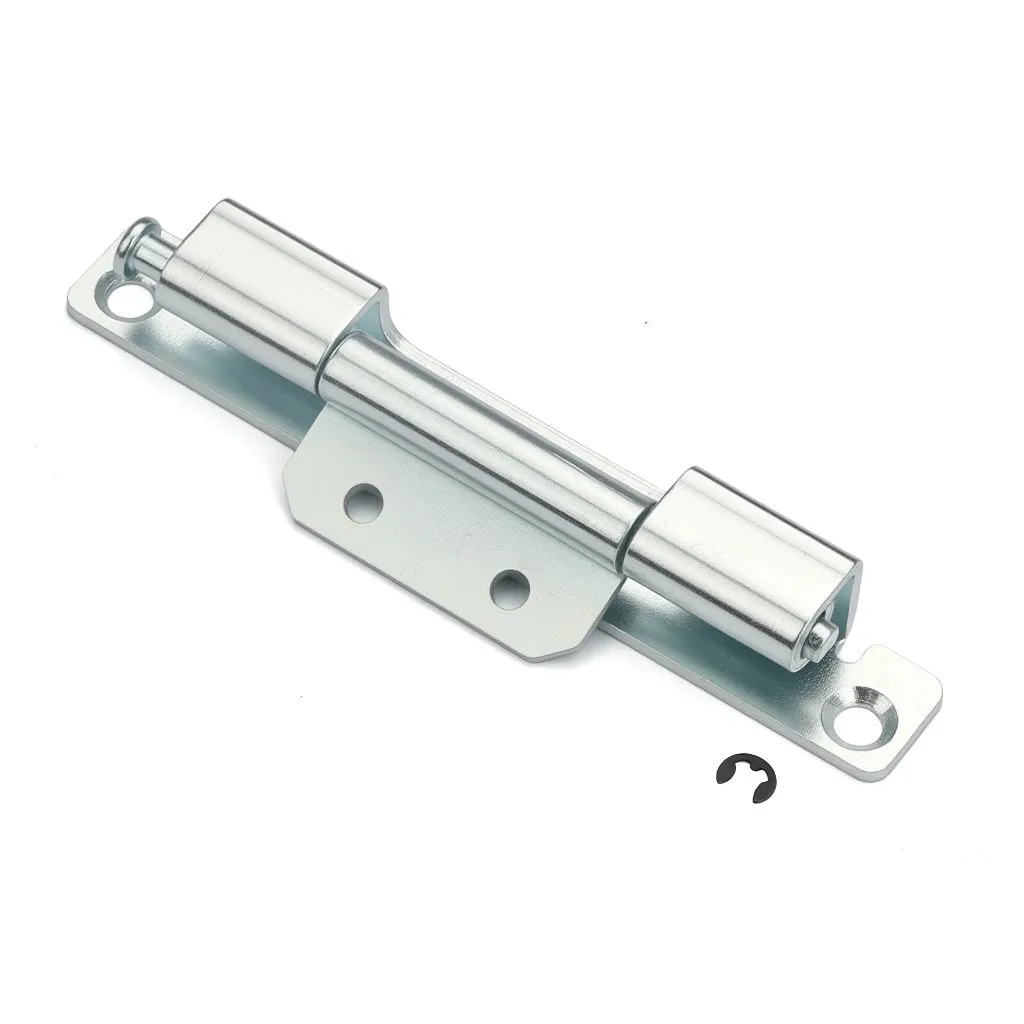

스위치기어 도어 힌지는 탄소강 원형 구멍, 스테인리스강 원형 구멍, 탄소강 슬롯형 구멍, 스테인리스강 슬롯형 구멍의 네 가지 변형으로 제공됩니다. 구조적 치수는 네 가지 모두 동일합니다. 유일한 차이점은 날개에 있는 장착 구멍의 모양입니다. 둥근 구멍은 나사를 조이면 힌지를 설정된 위치에 고정합니다. 홈이 있는 구멍은 최종 조이기 전에 힌지 위치를 이동할 수 있는 공간을 제공하므로 씰이나 프레임 립에 주의 깊게 정렬해야 하는 도어를 장착할 때 도움이 됩니다.

이 장치의 원형 구멍과 슬롯형 구멍 중에서 선택하는 것은 설치 작업 흐름에 따라 결정됩니다. 생산 과정 전체에서 도어 위치가 간단하고 일관적이라면 둥근 구멍도 괜찮습니다. 장치 간 프레임 형상에 차이가 있거나 초기 장착 후 도어를 조정해야 하는 경우 슬롯형 구멍 버전을 사용하면 해당 프로세스가 훨씬 덜 까다로워집니다.

구조 및 치수

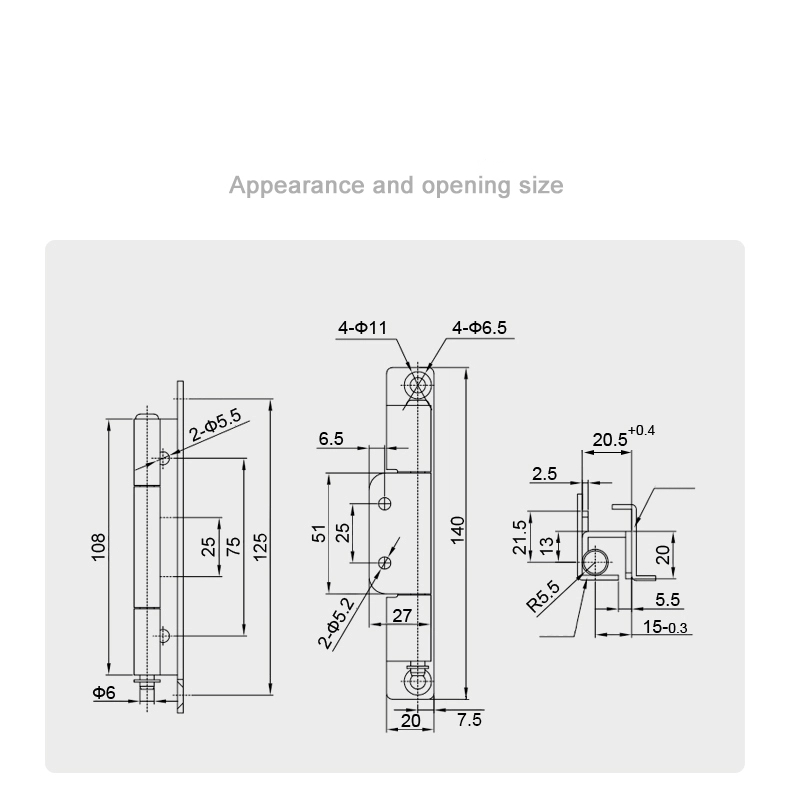

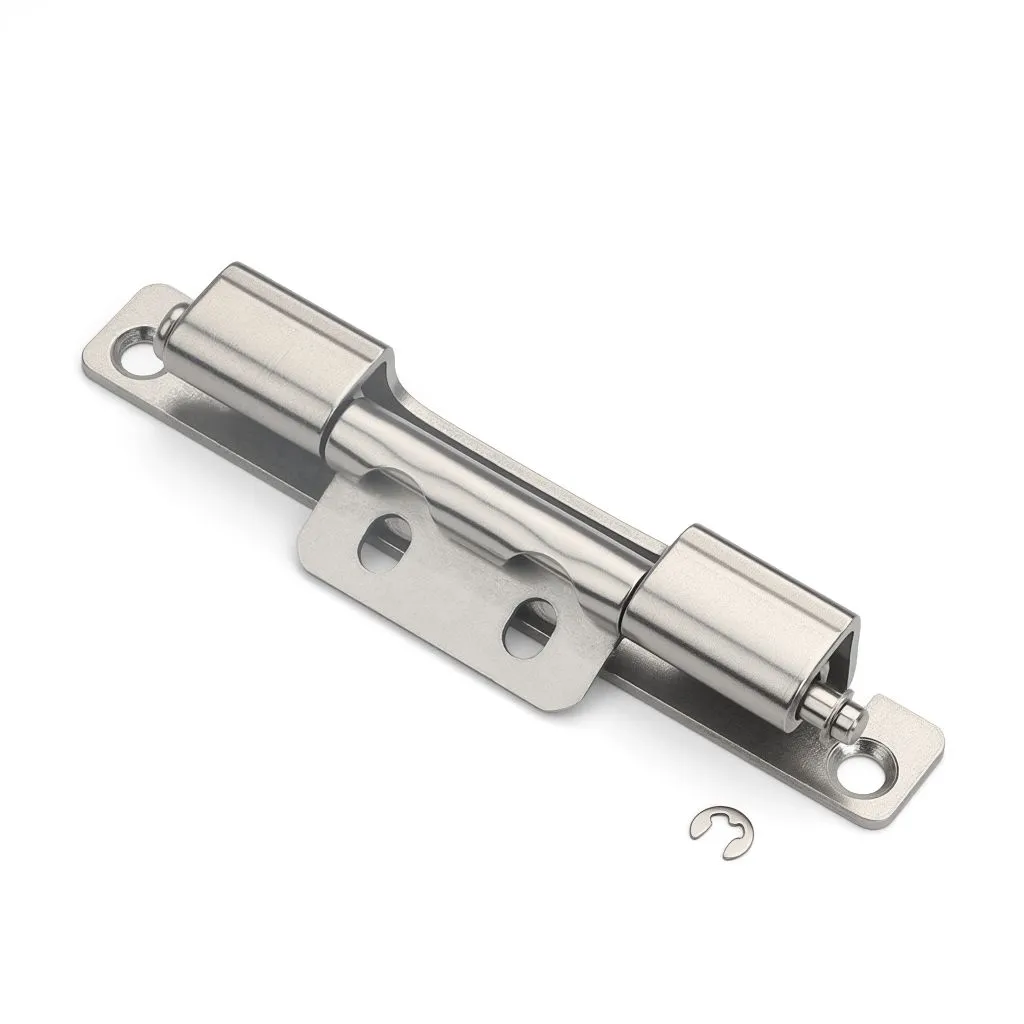

도어 경첩의 전체 높이는 108mm이고 전체 본체 길이는 125mm입니다. 장착 날개 사이의 내부 폭은 75mm이고 배럴 중앙 부분은 25mm입니다. 배럴 직경은 Φ6mm이고 장착 날개의 높이는 140mm이고 베이스 너비는 20mm입니다. 날개의 구멍 간격은 중앙에서 51mm와 25mm이며 측면 프로필에 2×Φ5.5mm 고정 구멍이 있습니다.

스위치기어 도어 힌지의 프레임 채널 맞물림은 폭이 20.5mm(공차 +0.4mm)이고 깊이가 15mm(공차 -0.3mm)이며 배럴 시트 반경은 R5.5mm입니다. 측면 프로필은 총 결합 높이 21.5mm, 내부 접촉 깊이 13mm, 측면 오프셋 5.5mm, 채널 입구에서 2.5mm 단차를 보여줍니다. 이러한 치수는 힌지가 작동하도록 설계된 프레임 채널 형상을 정의합니다. 주문하기 전에 캐비닛 프레임 사양을 확인하는 것이 좋습니다.

소재 및 표면 처리

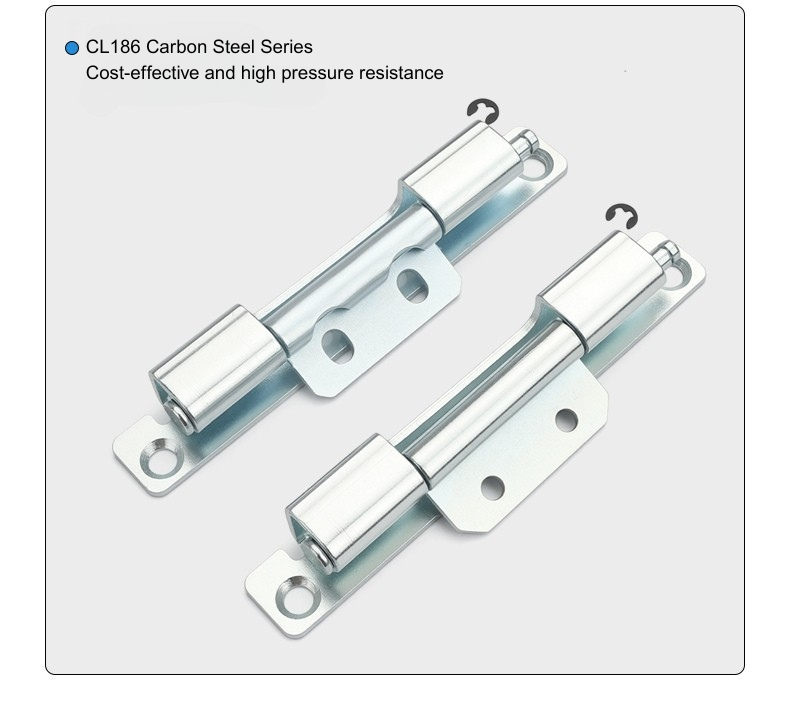

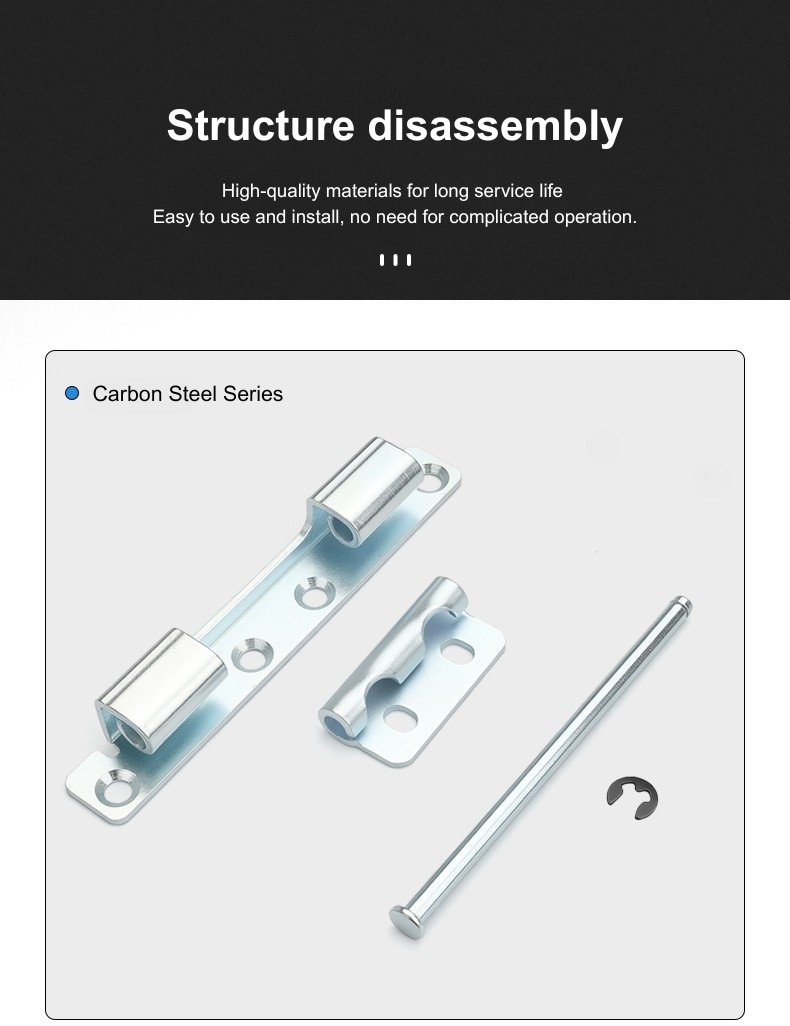

스위치기어 도어 힌지는 아연도금 탄소강과 304 스테인리스강으로 제공됩니다. 탄소강 버전은 부식 노출이 낮은 건조한 공간이나 온도 조절이 가능한 공간의 배전반, 제어 패널, 장비 캐비닛 등 표준 실내 인클로저 환경에 적합합니다. 설치 환경을 예측할 수 있는 대용량 캐비닛 구축을 위한 보다 비용 효율적인 옵션입니다.

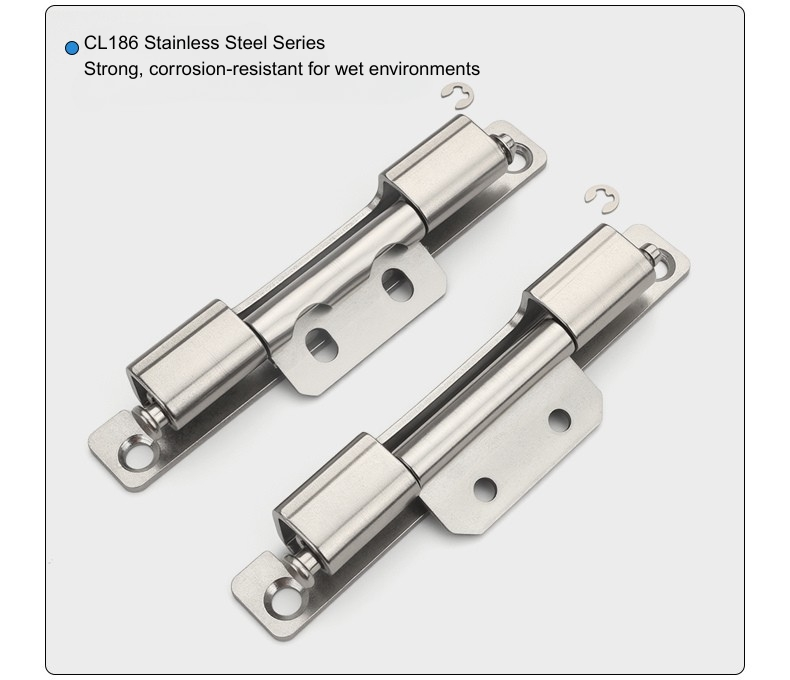

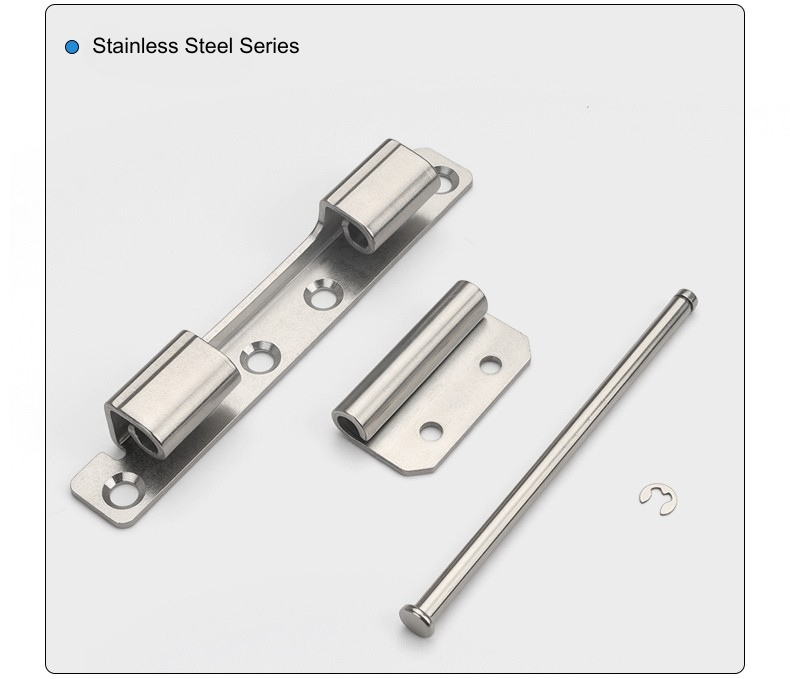

스테인레스 스틸 도어 경첩은 실외 스위치기어, 습한 다용도실, 해안 설치 또는 인클로저가 사용 수명 동안 습기에 직면하게 되는 모든 응용 분야에 적합한 선택입니다. 또한 스테인리스는 캐비닛 마감 표준이 모든 하드웨어에 걸쳐 일관된 표면 외관을 요구할 때 지정되는 경향이 있습니다. 까다로운 조건에서도 시간이 지나도 아연도금 강철보다 외관이 더 좋아지기 때문입니다.
