RMU 캐비닛 아연 합금 힌지

Yitai Lock의 RMU 캐비닛 아연 합금 힌지는 링 메인 유닛 캐비닛, 배전함 및 산업용 제어 인클로저용으로 설계된 용접 아연 합금 힌지로 검은색과 밝은 크롬으로 제공됩니다. 이 힌지가 대부분의 캐비닛 힌지와 다른 점은 270° 열림 각도입니다. 도어는 수평으로 회전하고 캐비닛 프레임을 따라 거의 완전히 뒤로 접힐 수 있습니다. 이는 도어가 방해가 되지 않고 내부에 완전히 접근해야 하는 RMU 설치에 정말 유용합니다. 링 메인 유닛이나 스위치기어 인클로저용 힌지를 구매하는 경우 주의를 기울일 가치가 있는 세부 사항입니다.

문의 보내기

제품 설명

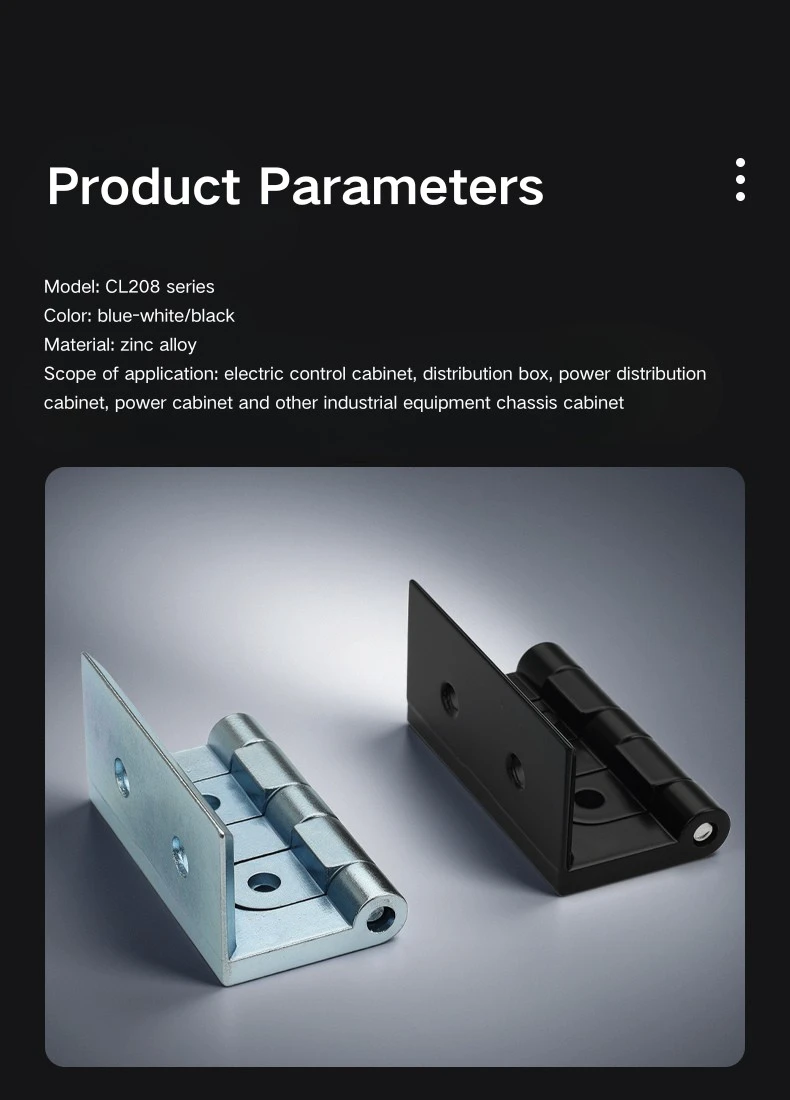

제품 모델	CL208 시리즈 힌지
재료	아연 합금
장인정신	크롬도금/분체도장
색상을 선택할 수 있습니다	블랙/브라이트 크롬
용법	다양한 유형의 스위치 캐비닛, 제어 상자 등에 적합합니다.

대량으로 Yitai Lock에서 RMU 캐비닛 하드웨어를 소싱하는 경우 RMU 캐비닛 아연 합금 힌지 CL208은 2개의 Φ8mm 배럴과 1개의 Φ4mm 핀이 있는 듀얼 배럴 설계를 사용하여 동일한 크기의 단일 배럴 유형보다 힌지에 더 넓은 하중 지지 표면을 제공합니다. 전체 설치 공간은 48 × 26mm이며 용접으로 설치되었으며 두 가지 마감 옵션(검은색 및 밝은 크롬)은 RMU 및 스위치기어 시장에서 가장 일반적인 캐비닛 표면 처리를 포괄합니다.

구조 및 치수

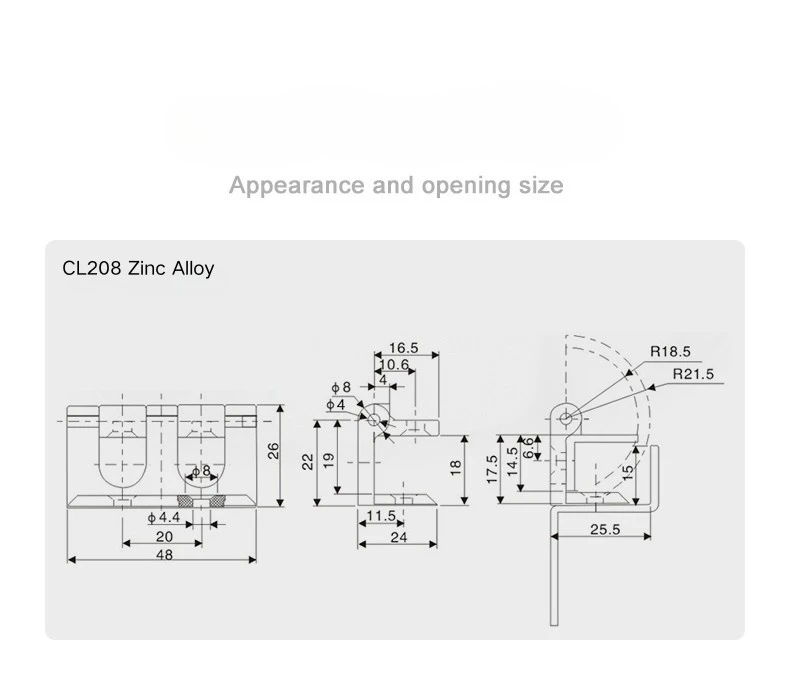

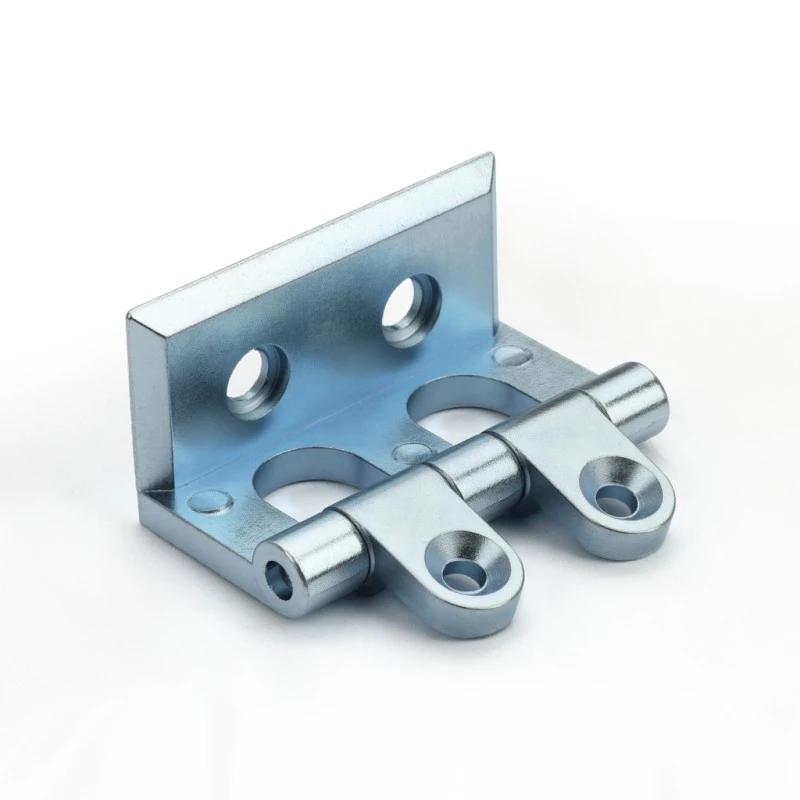

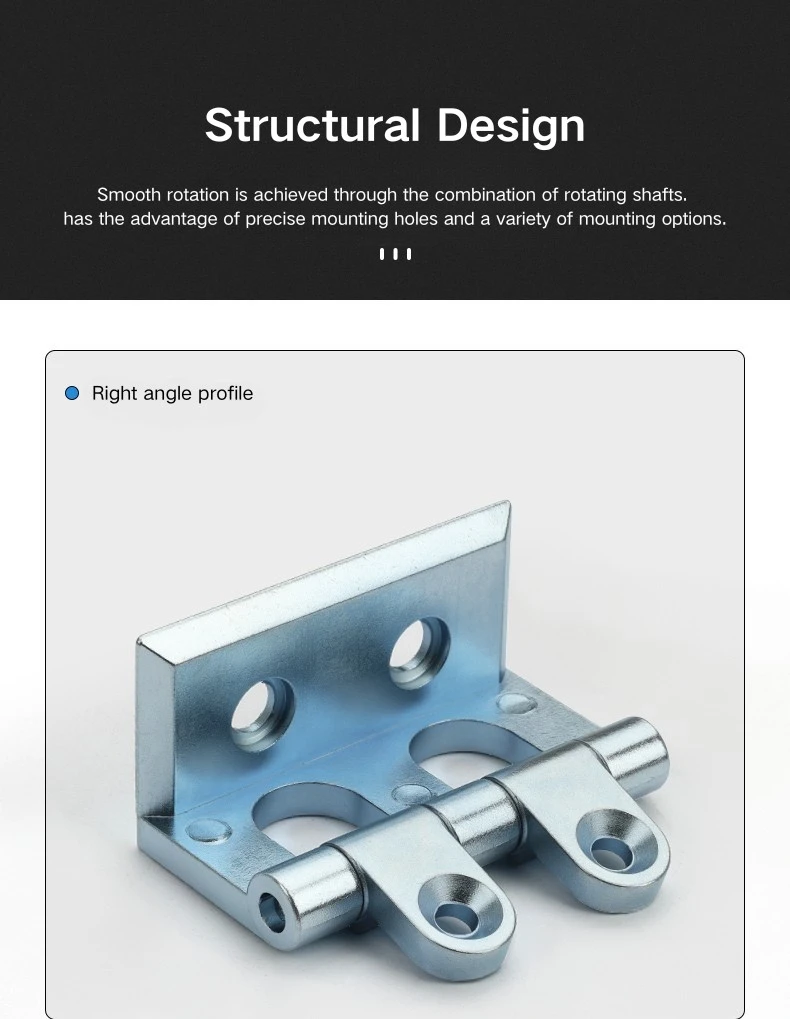

RMU 캐비닛 아연 합금 힌지의 전체 크기는 폭 48mm, 높이 26mm이며 두 장착 날개 사이의 간격은 20mm입니다. RMU 캐비닛 아연 합금 힌지는 단일 너클이 아닌 공유 Φ4mm 핀에 두 개의 Φ8mm 배럴을 사용합니다. 베어링 표면이 넓을수록 도어 하중이 더 고르게 분산되고 반복 사용 시 더 잘 견딜 수 있습니다. 배럴 어셈블리는 리프 가장자리에서 16.5mm 위치에 있으며 핀 중심은 10.6mm에 있습니다.

측면 프로필에서 RMU 캐비닛 아연 합금 힌지의 도어 패널 결합 깊이는 24mm이고 프레임 측면 도달 거리는 25.5mm입니다. 프레임 맞물림 부분의 높이는 22mm이고 베이스는 11.5mm이며 측면 간격은 14.5mm 내부 계단과 6.6mm 핀 오프셋을 포함하여 전체 높이 17.5mm입니다. 치수는 RMU 및 분배 캐비닛 빌드의 일반적인 프레임 채널 형상과 일치합니다.

개방 각도 및 도어 제어

RMU 캐비닛 아연 합금 힌지의 뛰어난 특징은 270° 개방 각도입니다. 대부분의 표준 캐비닛 경첩은 90°, 120° 또는 180°로 열립니다. 270° 스윙은 도어가 직각이나 중간에서 멈추는 대신 캐비닛 측면에 대해 거의 평평하게 접힐 수 있음을 의미합니다. RMU 및 링 메인 장치 응용 분야에서 기술자가 설치, 유지 관리 또는 케이블 관리를 위해 내부에 방해 없이 접근해야 할 때 이는 실질적인 차이를 만듭니다.

RMU 캐비닛 아연 합금 힌지의 호 반경은 스윙 범위를 통해 R18.5mm에서 R21.5mm까지 이어지며, 이는 도어를 열 때 통과하는 여유 공간 범위를 정의합니다. 이는 캐비닛 레이아웃 중에 고려할 가치가 있습니다. 도어가 방해 없이 풀 스윙을 완료하려면 캐비닛 옆에 충분한 여유 공간이 있어야 합니다.

마감 옵션 및 적용

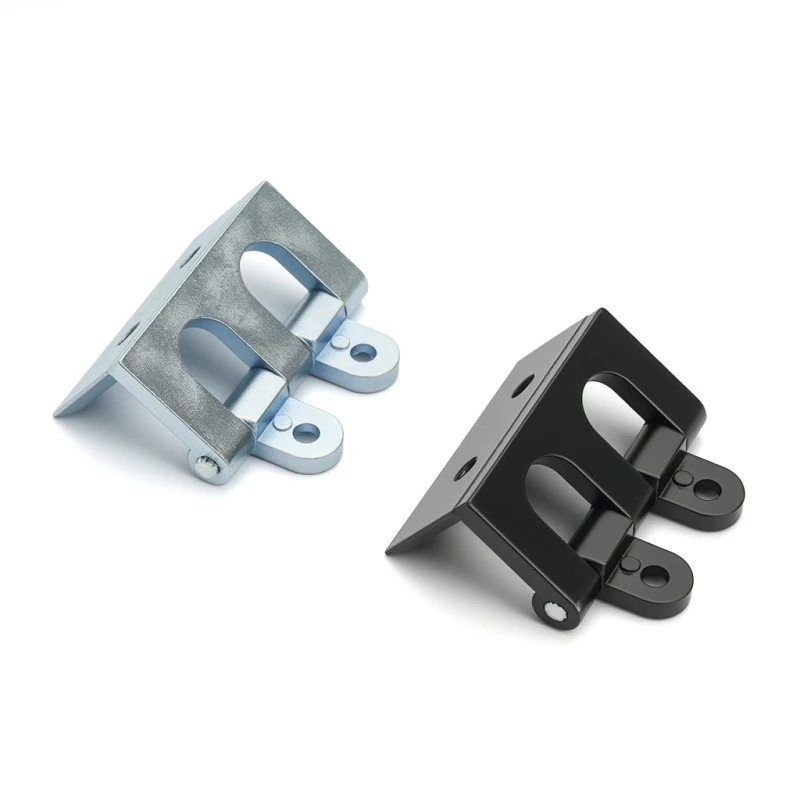

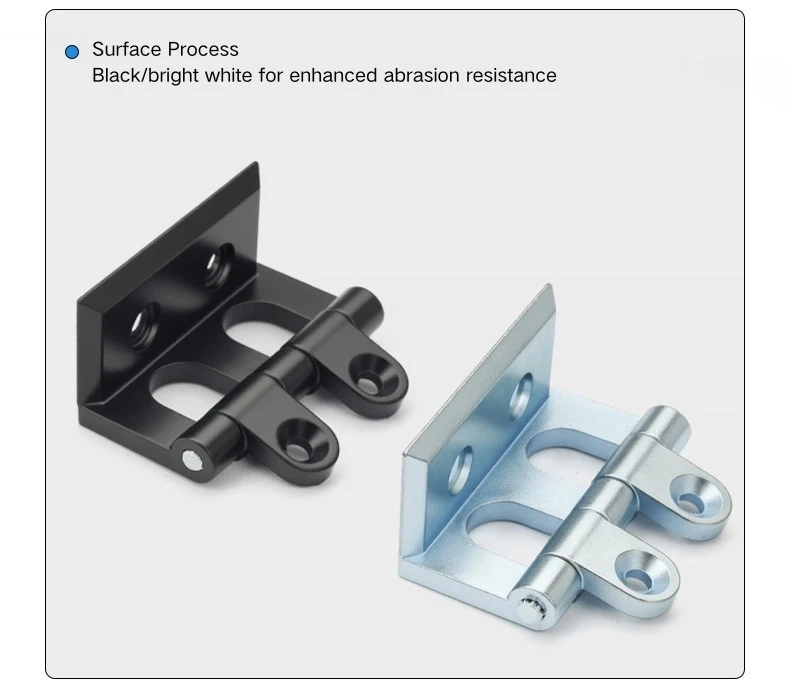

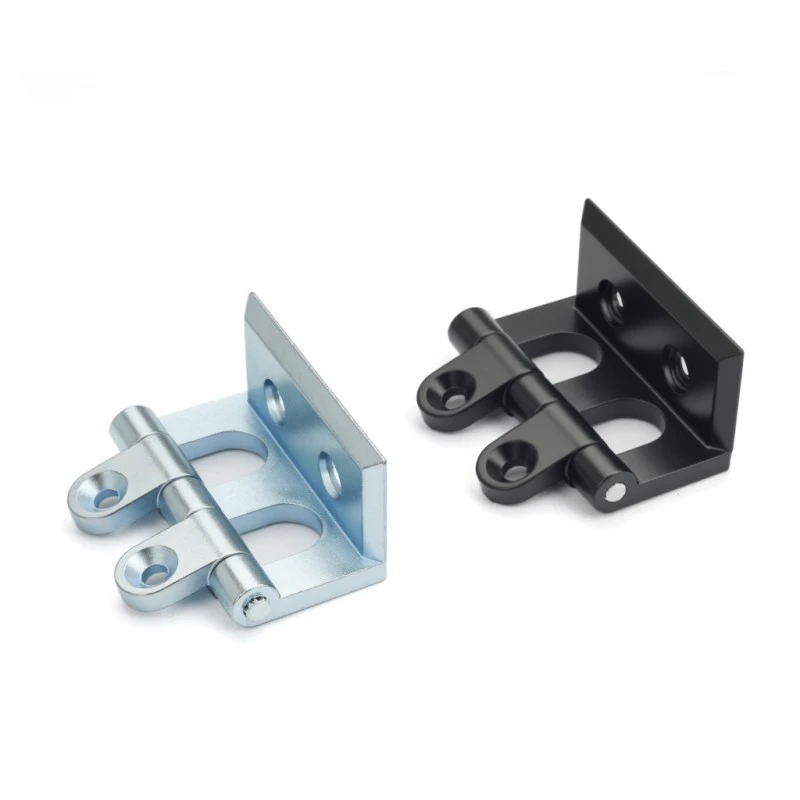

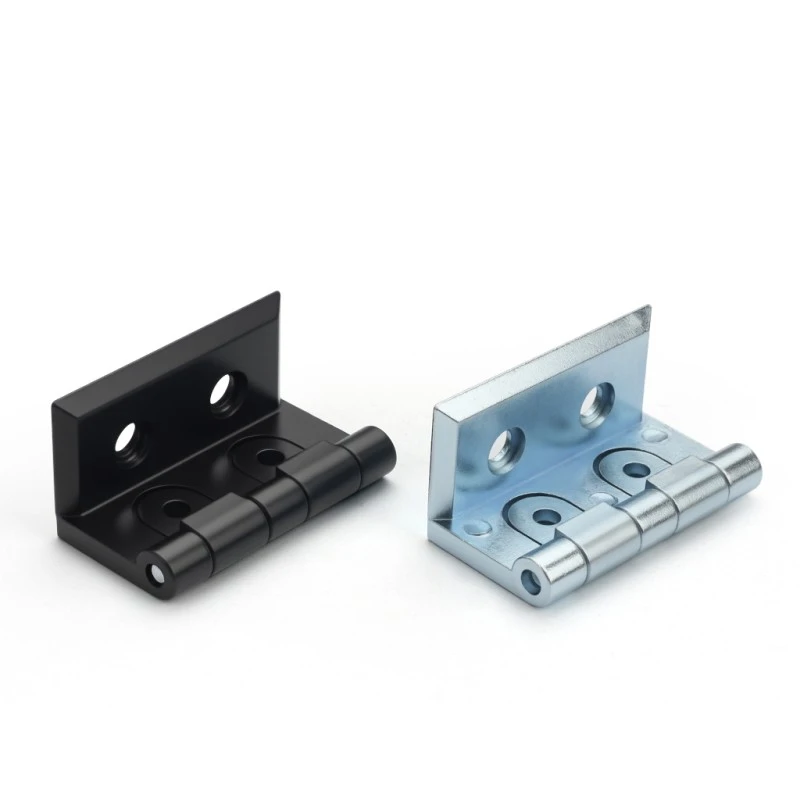

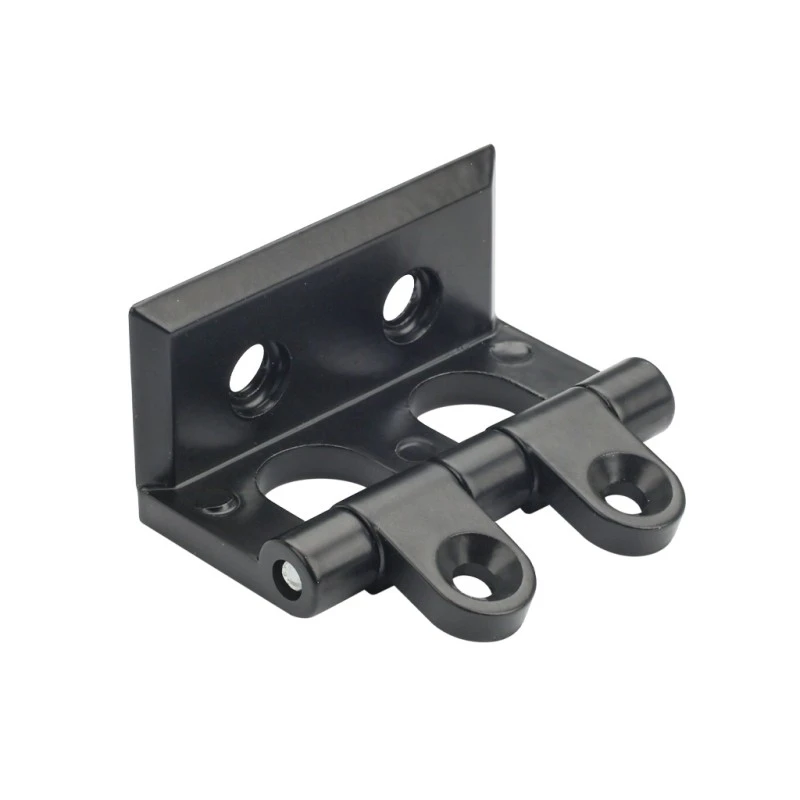

RMU 캐비닛 아연 합금 힌지는 검정색과 밝은 크롬의 두 가지 마감으로 제공됩니다. 검정색은 어두운 분말 코팅 캐비닛 인클로저에 적합하며 캐비닛 외부가 표준 산업 마감인 RMU 빌드에서 더 일반적인 선택입니다. 밝은 크롬은 세련되고 반사되는 외관을 제공하며 힌지 마감이 전체 캐비닛 미학의 일부인 밝은 색상 또는 장식 인클로저 패널에 잘 작동합니다.

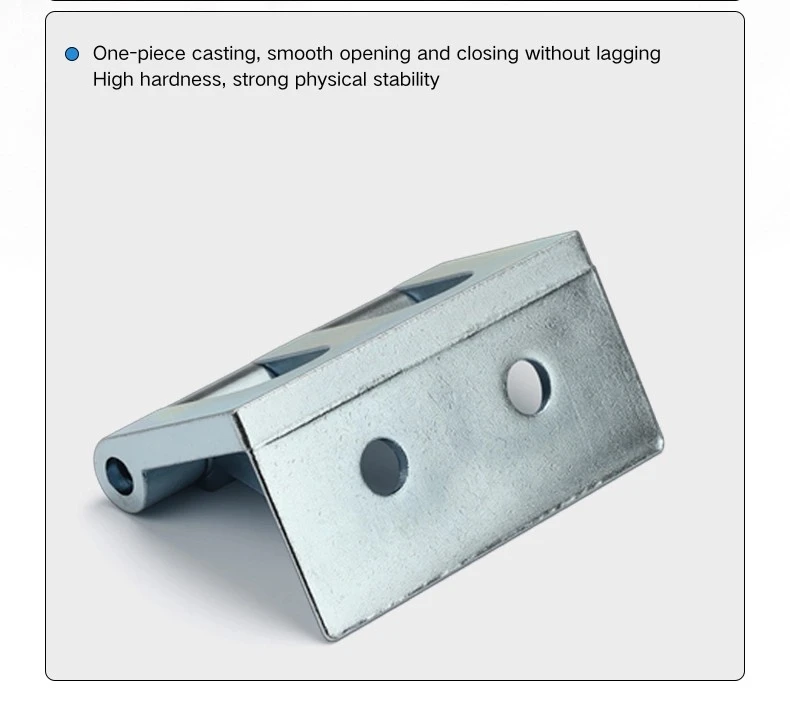

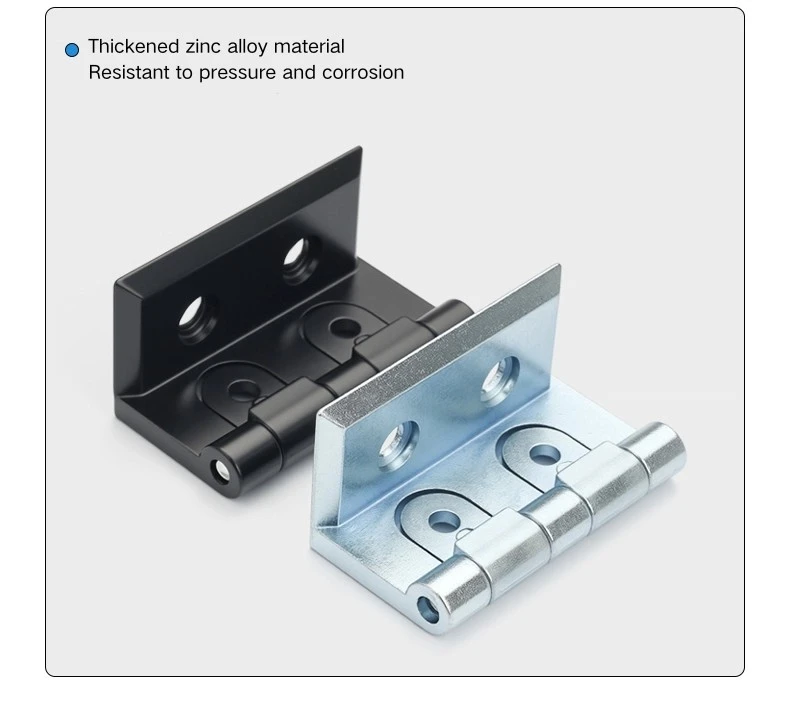

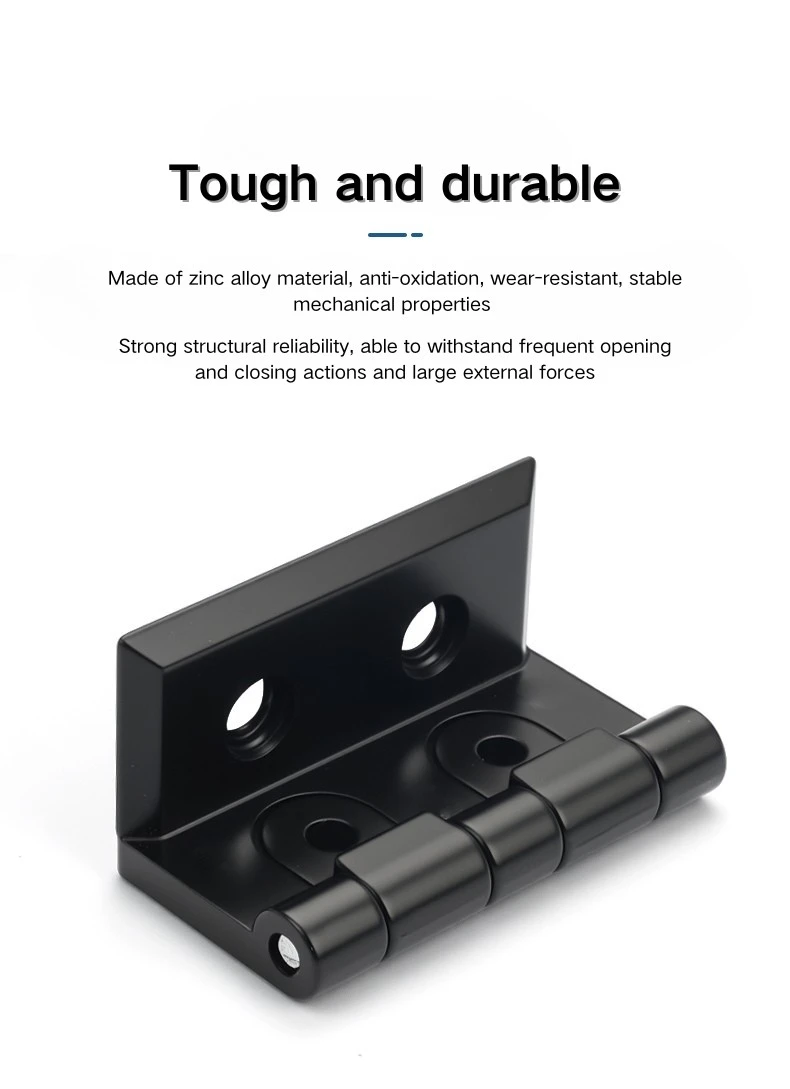

RMU 캐비닛 아연 합금 힌지의 두 마감재는 모두 제작 중에 캐비닛 프레임에 직접 용접되므로 마감재 선택은 제작 단계에서 영구적으로 결정됩니다. 아연 합금 구조는 일반적인 실내 산업 환경을 잘 처리하며 다이캐스트 본체는 생산 배치 전반에 걸쳐 일관된 치수 정확도를 제공합니다. 이는 힌지가 여러 캐비닛 장치에 걸쳐 결합 프레임 채널과 정확하게 정렬되어야 할 때 유용합니다.
