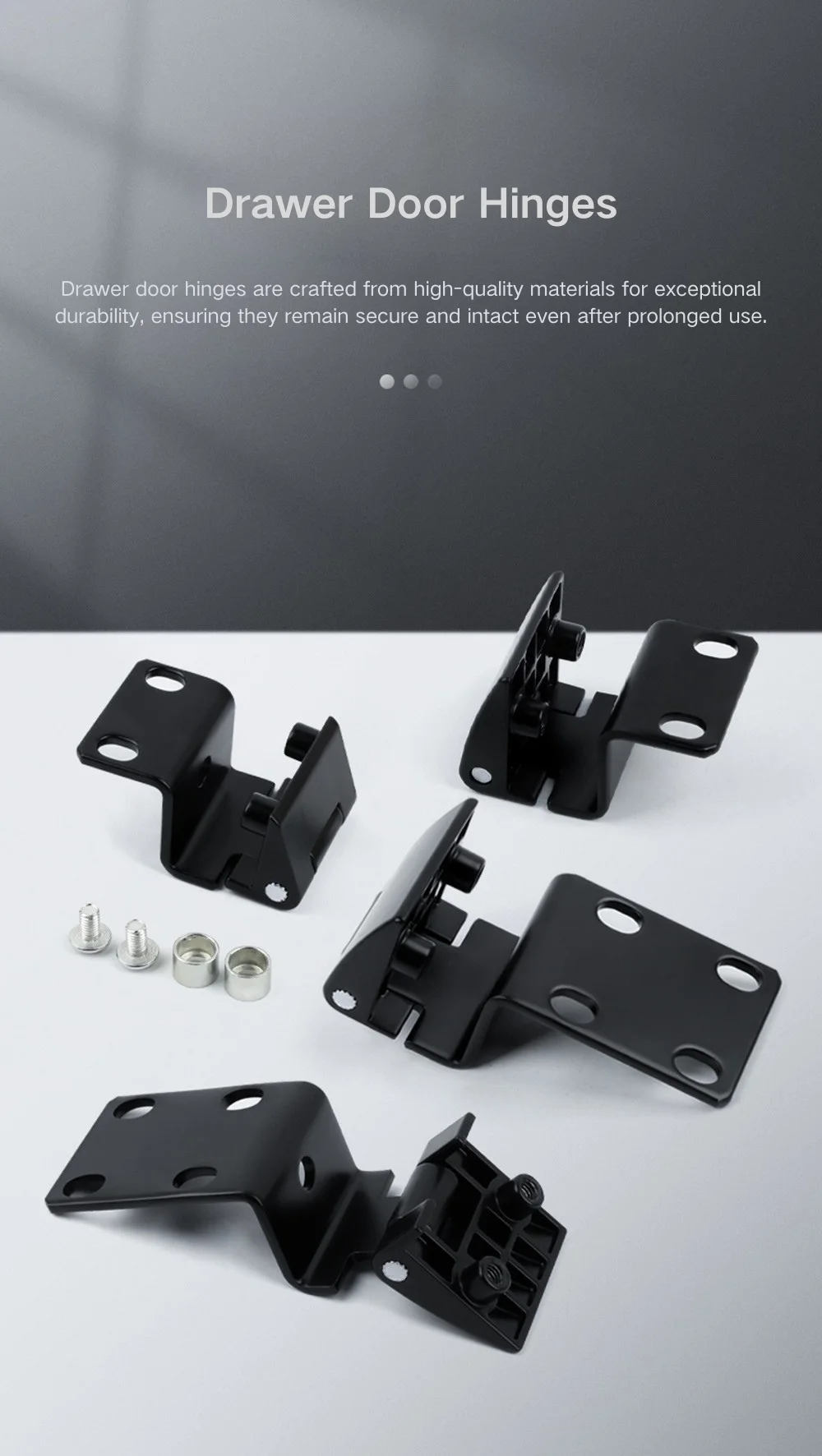

전원 캐비닛 도어 측면 장착 벤드 힌지

전원 캐비닛 또는 서랍 캐비닛 제작을 위한 Yitai Lock의 도매 소싱 캐비닛 도어 힌지의 경우 전원 캐비닛 도어 측면 장착 벤드 힌지 제품군은 많은 유연성을 제공합니다. 즉, CL803, CL901, CL903 및 CL233 시리즈 전반에 걸쳐 다양한 프레임 깊이, 도어 패널 두께 및 장착 플레이트 구성을 포괄하는 총 16가지 변형이 가능합니다. 대부분의 모델에서 전면 장착 플레이트는 슬롯 또는 원형 구멍 고정을 통해 일관된 36 × 17.7mm 또는 25 × 17.7mm 설치 공간을 공유하므로 도어 패널 레이아웃을 재설계할 필요 없이 프레임 프로필에 따라 올바른 모델을 쉽게 선택할 수 있습니다.

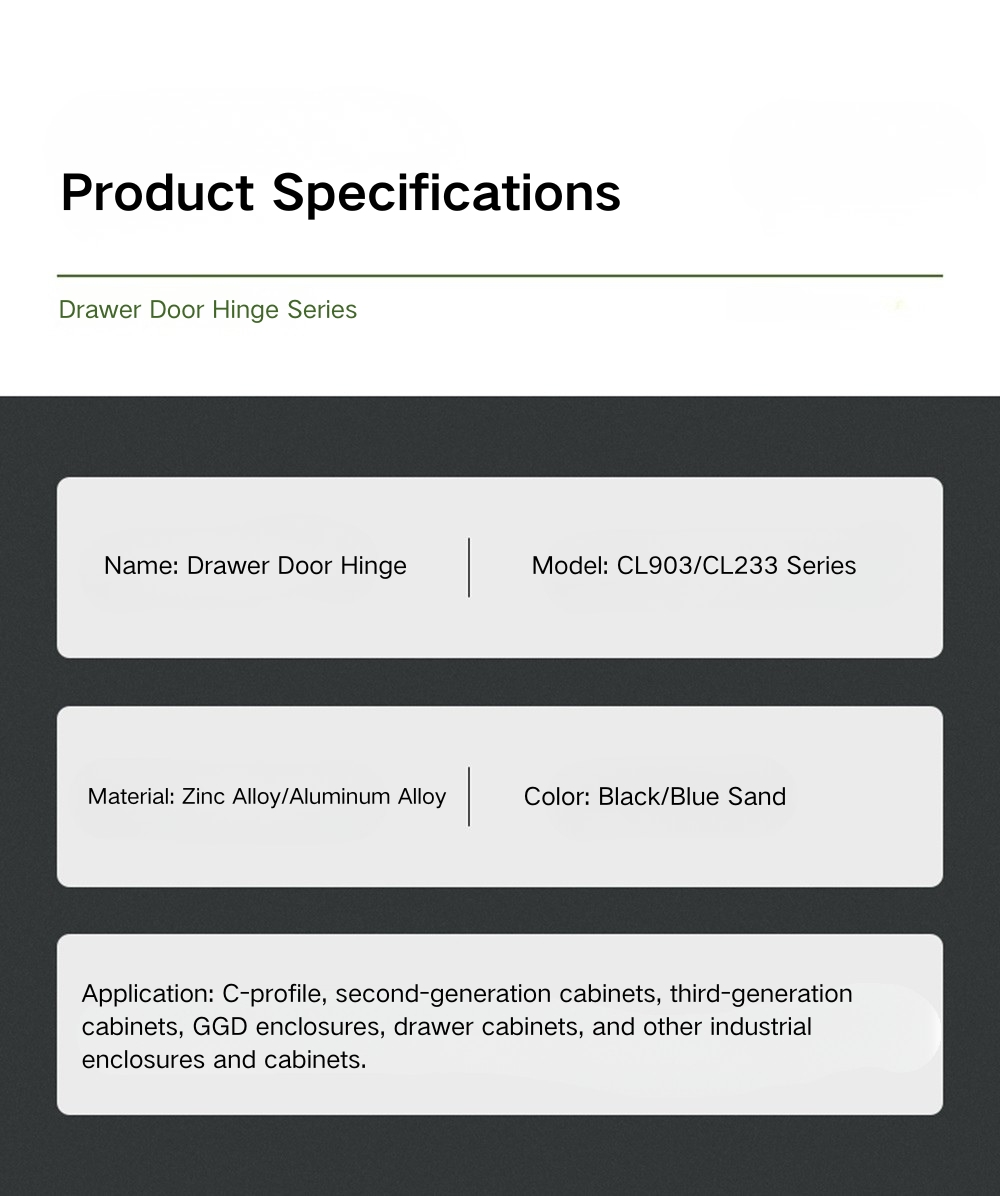

제품 모델	측면 장착형 캐비닛 힌지
표면 처리	아연 합금
선택자료	블랙/블루 샌드
용법	다양한 유형의 스위치 캐비닛, 제어 상자 등에 적합합니다.

모델 범위 및 시리즈 개요

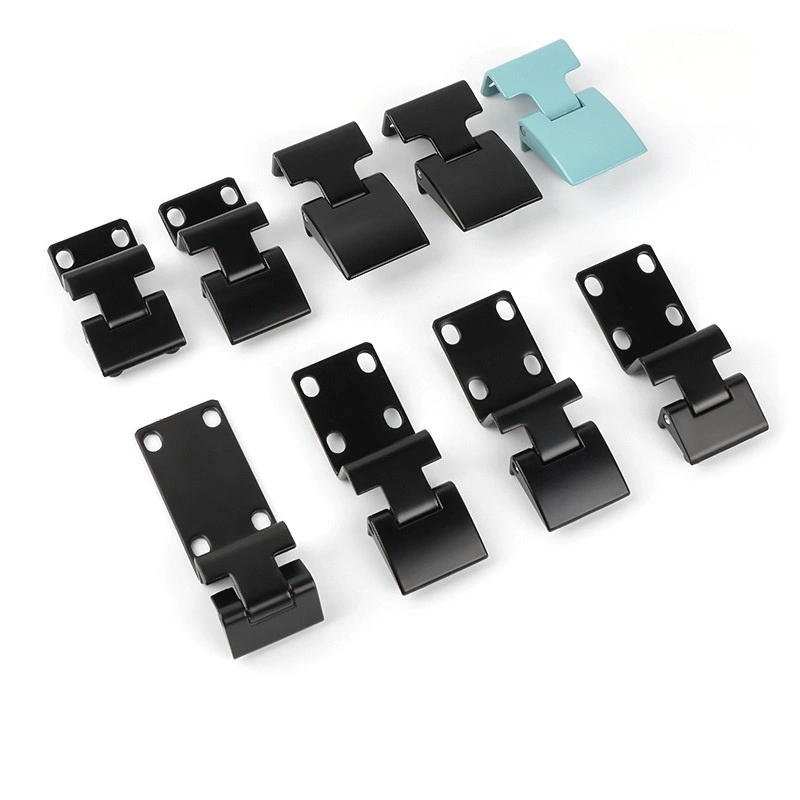

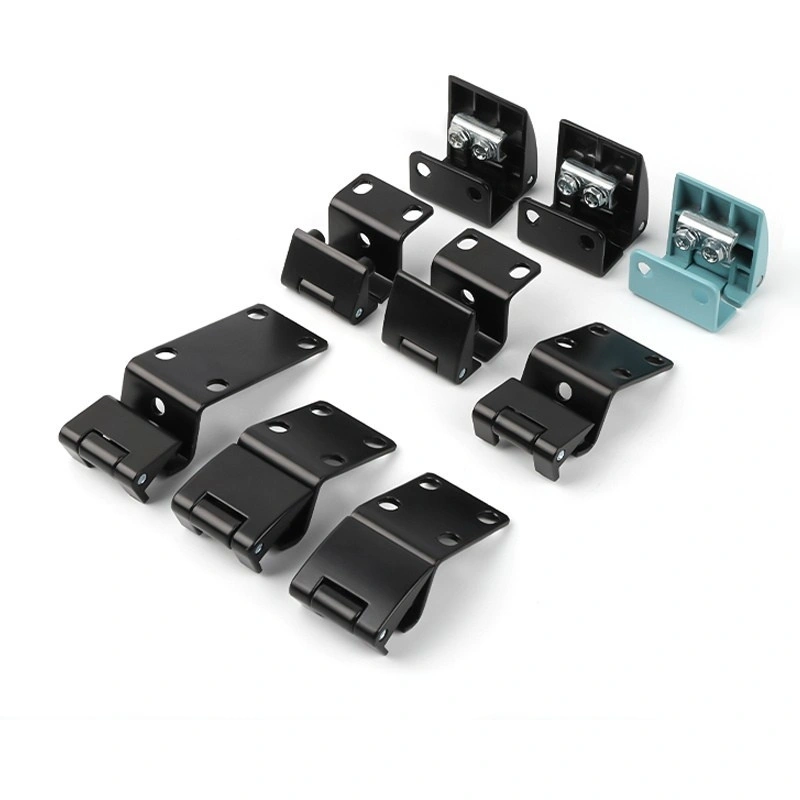

전원 캐비닛 도어 측면 장착 벤드 힌지는 4가지 시리즈로 구성됩니다. CL803 시리즈는 CL803A-25, CL803B-20, CL803B-25, CL803D-25의 세 가지 모델을 포함하며 모두 검정색 아연 합금으로 되어 있으며 모델에 따라 전면 플레이트 너비가 36mm 또는 39mm입니다. CL803A-25는 구멍 간격이 12mm인 39 x 20mm의 이중 나사 전면 플레이트를 사용합니다. CL803B 및 CL803D 모델은 슬롯 고정 기능이 있는 36 × 25mm 플레이트를 사용합니다.

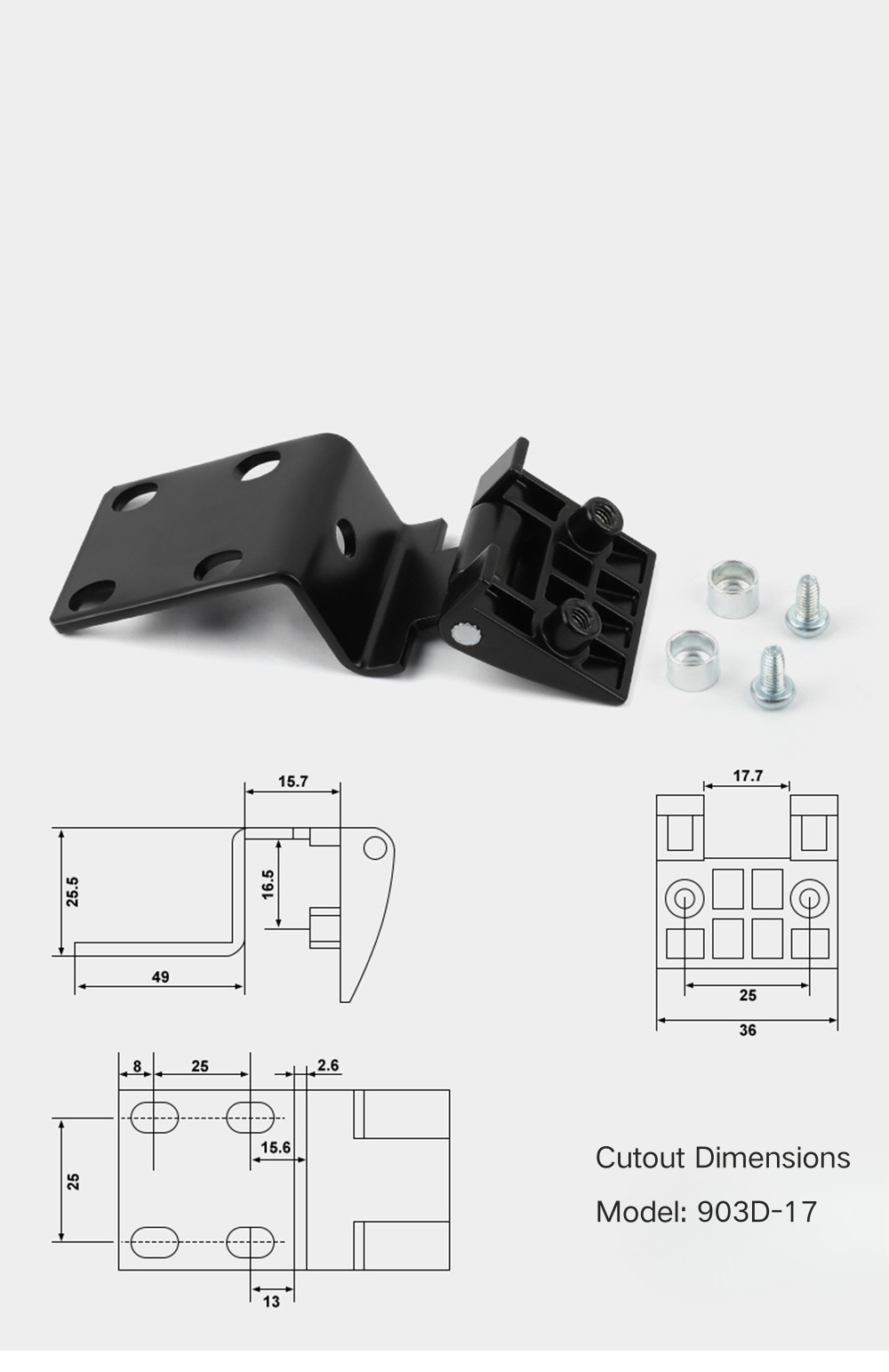

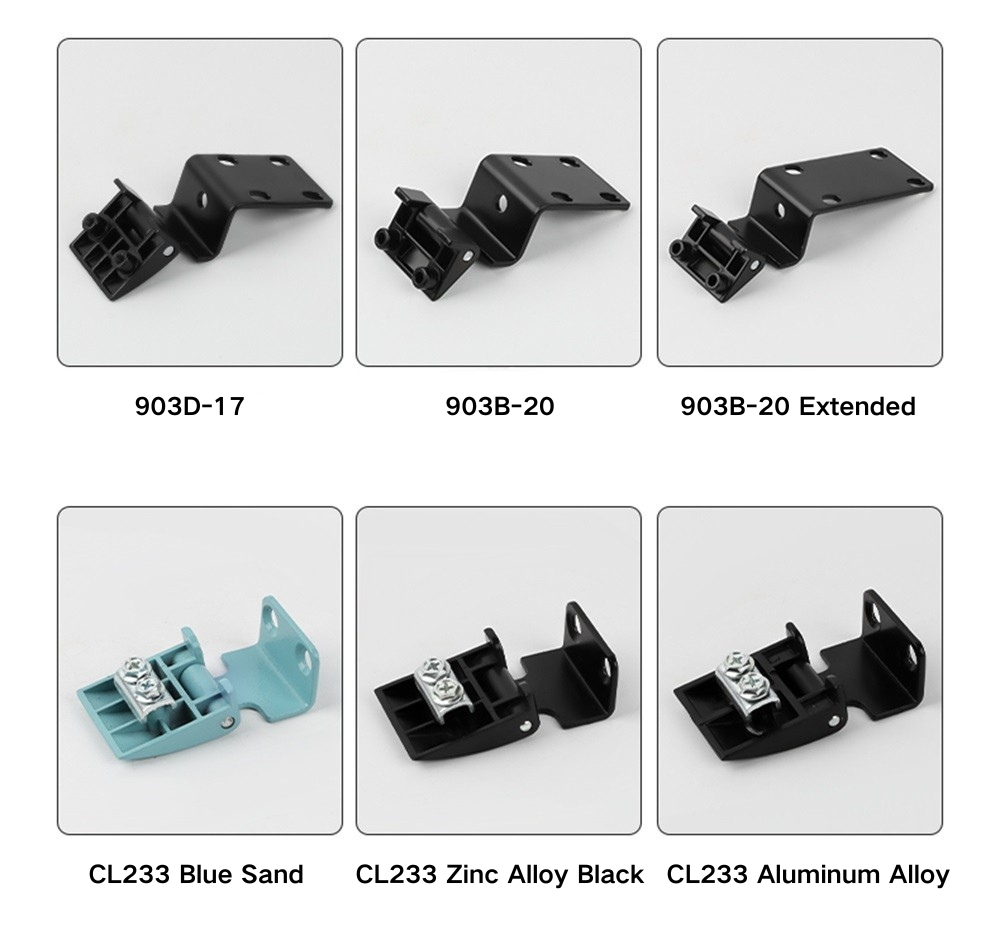

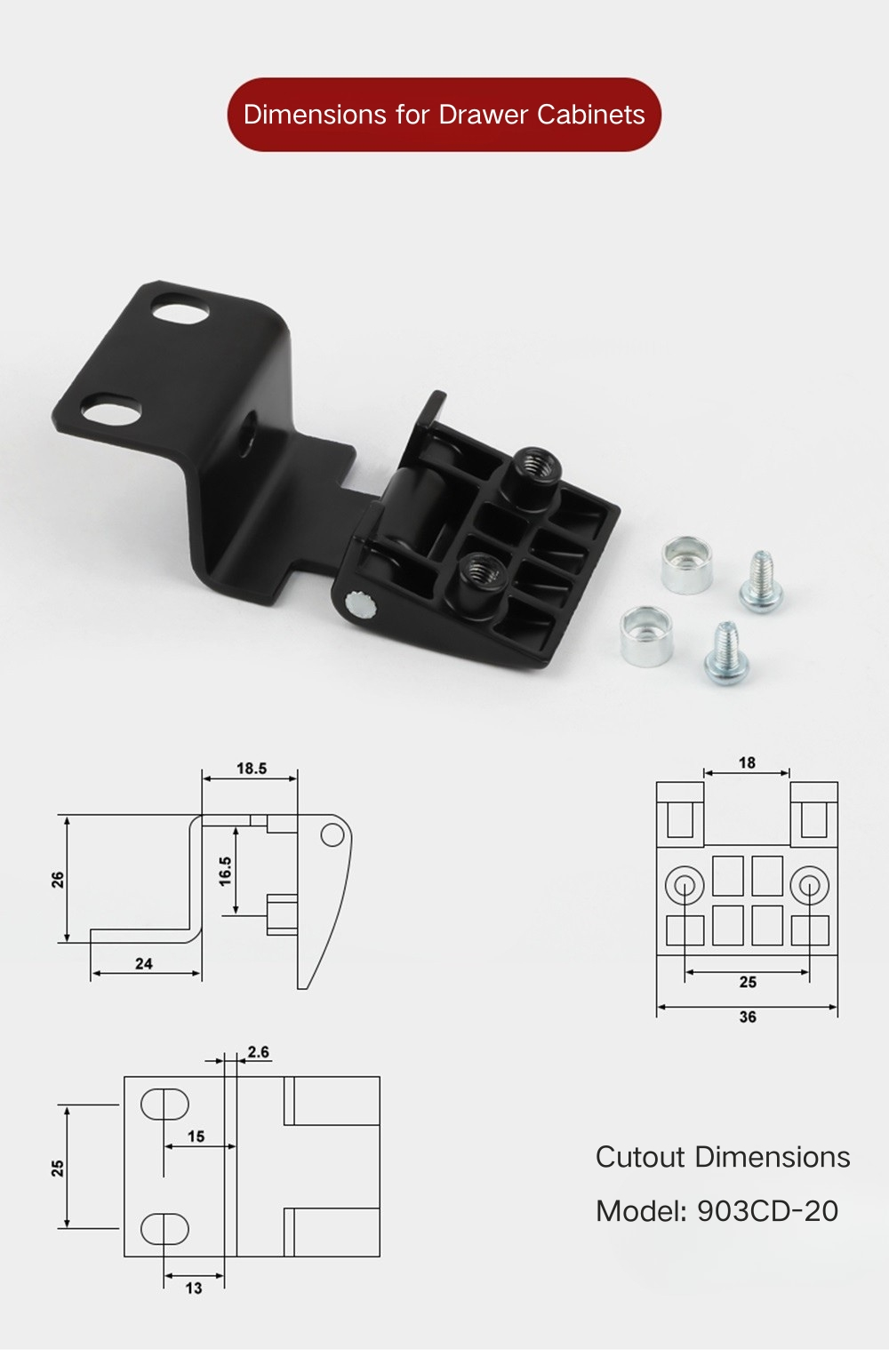

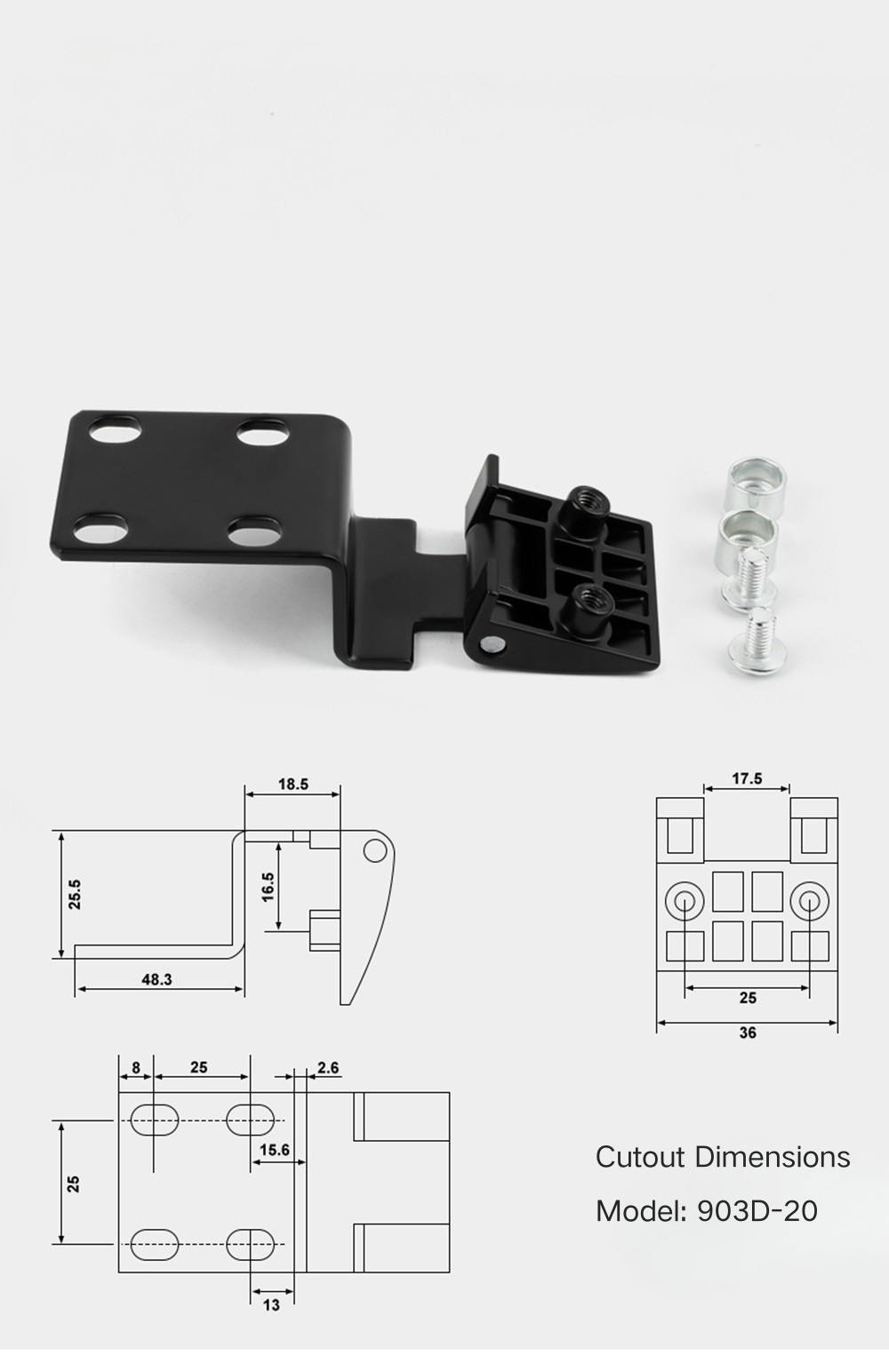

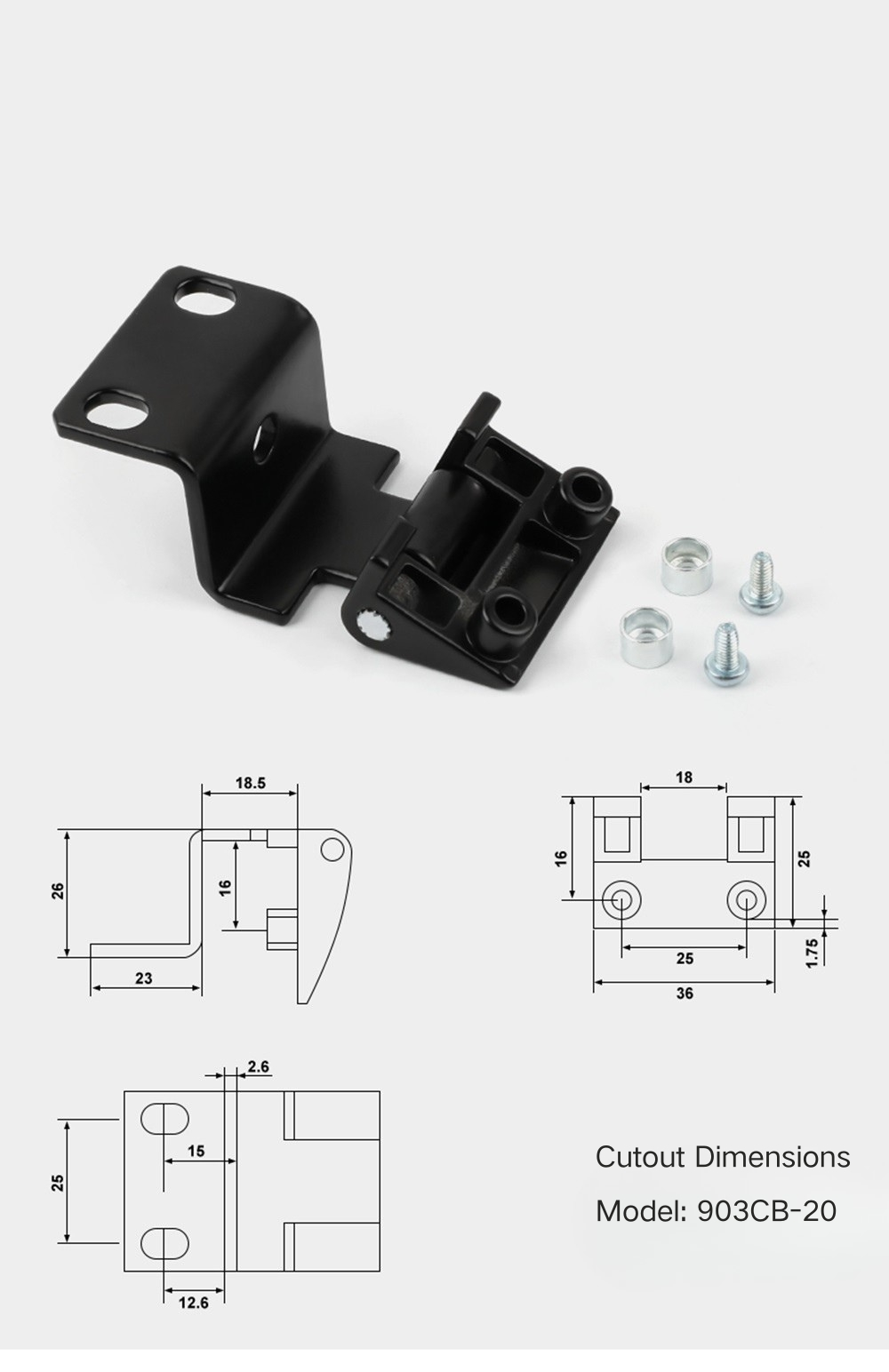

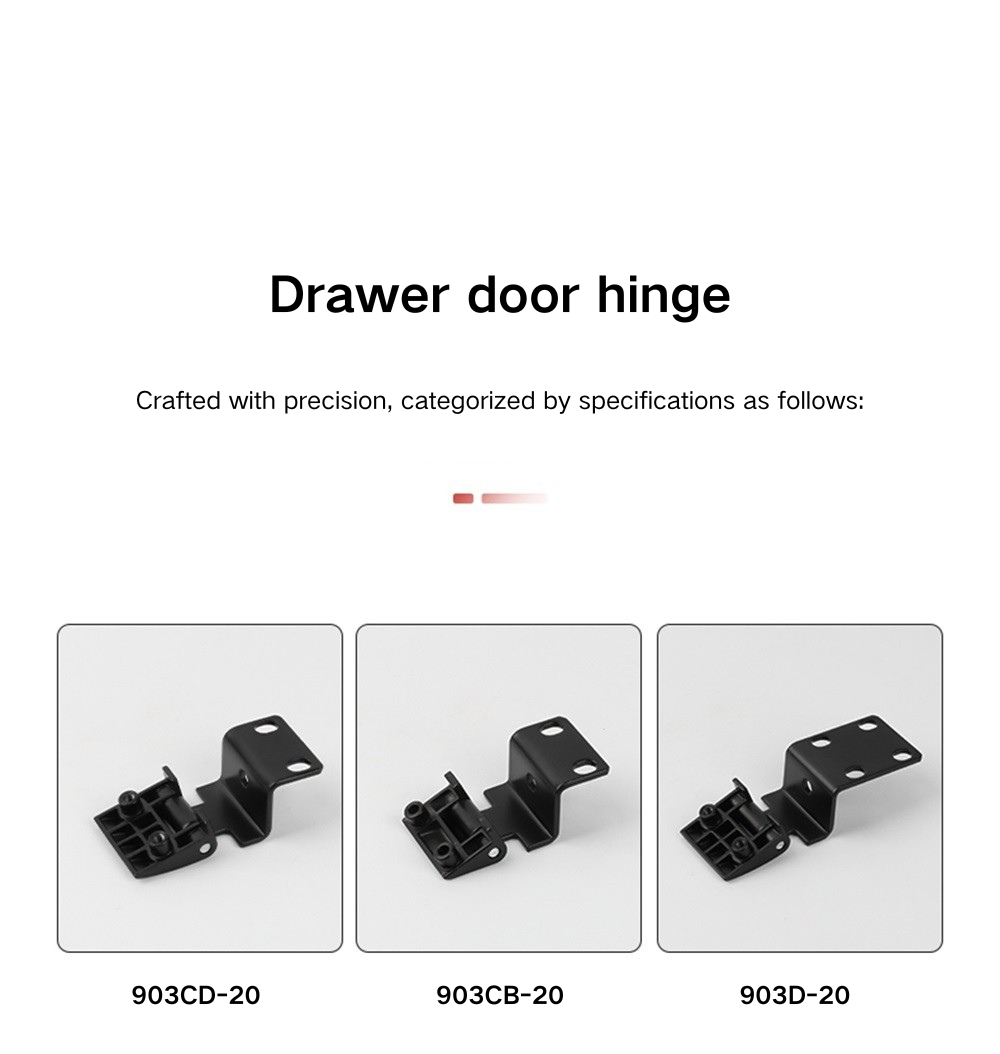

CL901 시리즈에는 CL901B-17, CL901B-20 및 CL901D-17이 포함되며 모두 36 × 17.5mm 전면 플레이트와 일관된 8mm + 2.5mm 구멍 오프셋을 갖추고 있습니다. CL903 시리즈는 표준 프레임 깊이와 확장 프레임 깊이를 모두 포괄하는 CL903B-20, CL903B-20 확장, CL903CB-20, CL903CD-20, CL903D-17, CL903D-20을 포함한 7개 모델로 구성된 힌지 제품군에서 가장 큰 그룹입니다. CL233은 CL803A-25와 유사한 39 × 20mm 전면 플레이트와 12mm 구멍 간격을 갖춘 검정색 아연 합금, 샌드 블루 아연 합금 및 알루미늄 합금 범위를 완성합니다.

시리즈별 치수

측면 장착 벤드 힌지의 CL803 시리즈는 전체 모델에서 전체 너비가 18.5mm~23.5mm이고 높이가 26mm~28.5mm입니다. CL803A-25는 폭 23mm, 높이 26mm, 내부 깊이 22.5mm입니다. CL803B-20은 폭이 18.5mm이고 내부 깊이가 16mm입니다. CL803B-25는 폭 23.5mm, 높이 28.5mm, 내부 깊이 16mm입니다. CL803D-25는 폭 23.5mm, 높이 26.5mm, 내부 깊이 16.5mm입니다. 모든 CL803 모델은 베이스 너비가 26mm이고 장착 플레이트 높이가 20mm입니다.

CL901 시리즈는 전원 캐비닛 도어 측면 장착 벤드 힌지 제품군의 다른 모델보다 눈에 띄게 높습니다. 세 모델 모두 전체 높이가 39.5mm이고 너비는 15.5mm~18.5mm이며 보드 전체에 걸쳐 일관된 내부 깊이는 16.5mm입니다. 베이스 너비는 CL901B-17의 경우 20mm, CL901B-20의 경우 20.5mm, 21mm입니다. CL901D-17용. CL903 시리즈는 확장 모델의 베이스 폭이 48mm ~ 73.8mm이고 전체 높이가 25.5mm ~ 26mm입니다. CL233은 전체 크기가 24.5 x 24.5mm이고 내부 깊이는 22mm, 장착 플레이트는 39.3mm, 전면 플레이트의 구멍 오프셋은 7.5mm + 15mm입니다.

응용 시나리오

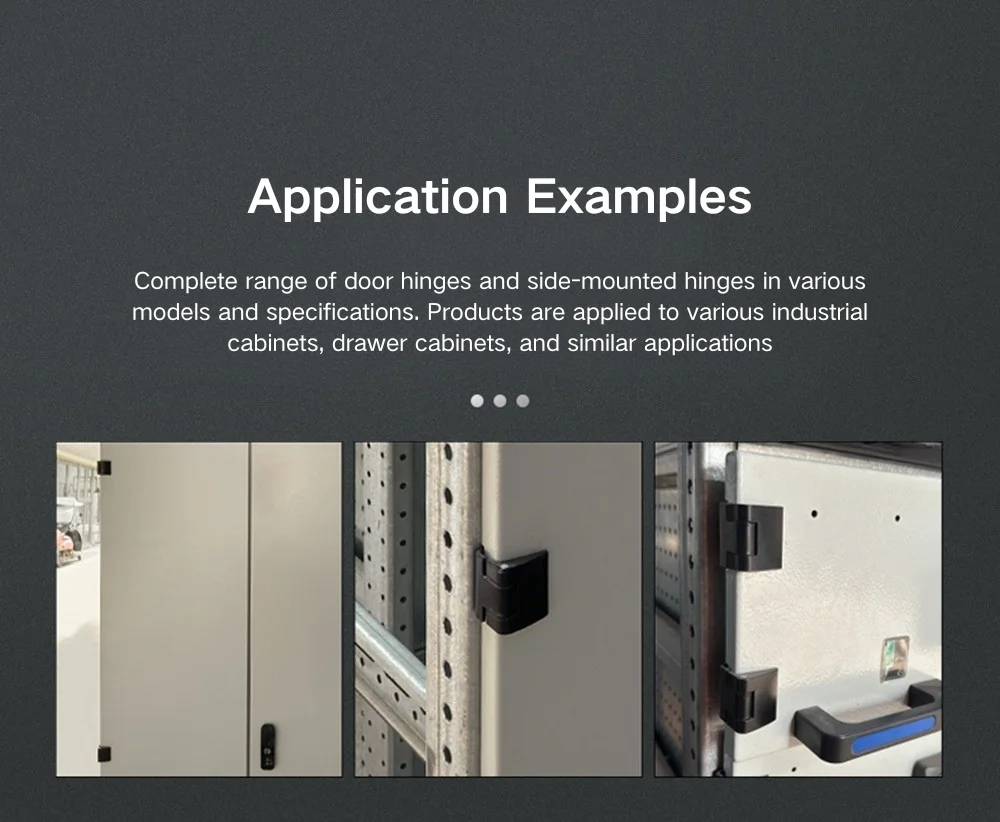

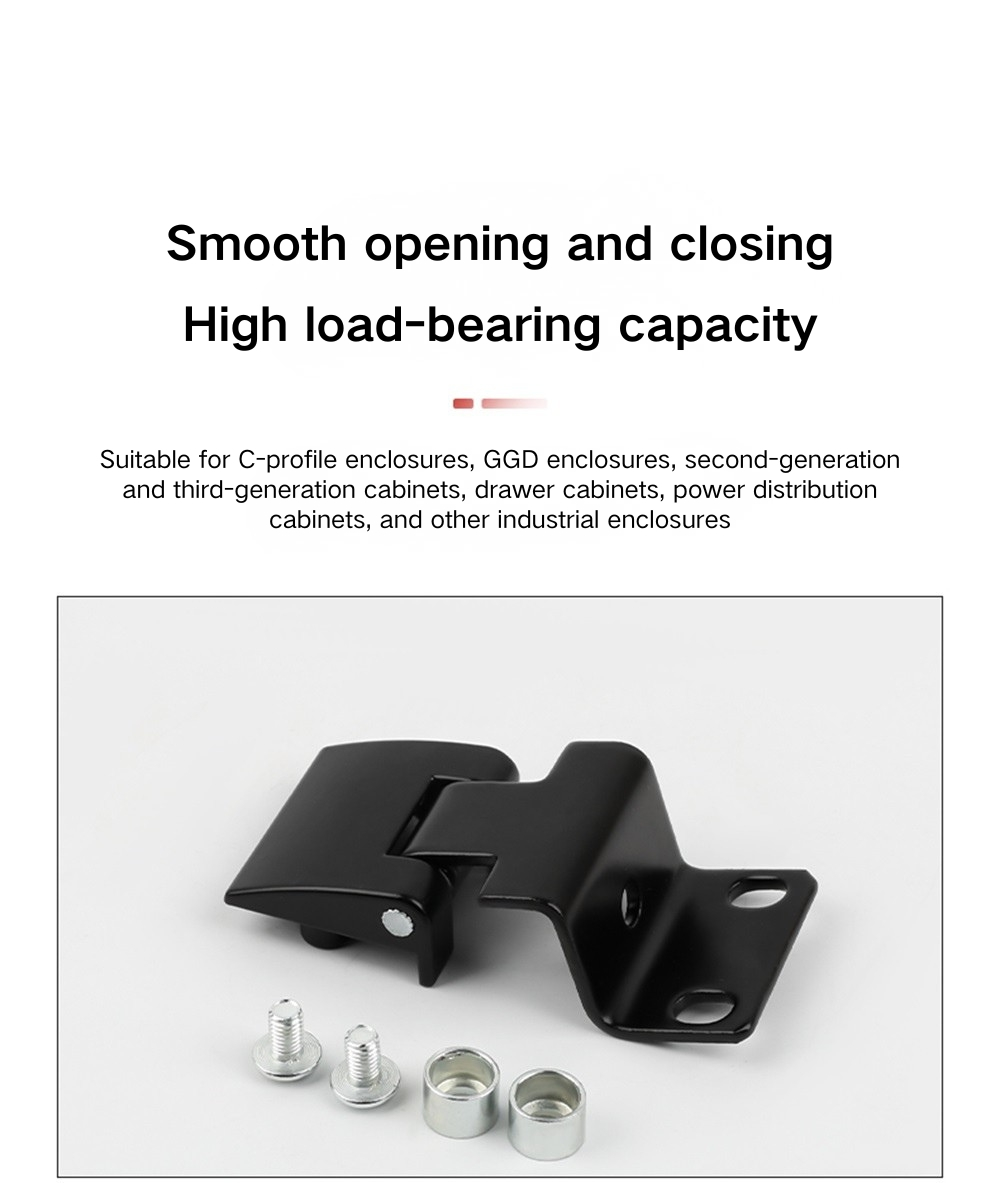

전원 캐비닛 도어 측면 장착 벤드 힌지는 GGD 전기 캐비닛, 2세대 및 3세대 배전 캐비닛, 서랍 캐비닛 및 전원 인클로저의 표준 구성 방법인 C 섹션 강철 프로파일로 제작된 캐비닛 프레임용으로 특별히 설계되었습니다. 힌지 본체의 구부러진 프로파일은 C 섹션 립에 걸리고 전면 플레이트 나사는 도어 패널 표면에 고정됩니다. 이는 이 캐비닛 유형에 대해 확립된 설치 방법이며 표준 프레임 프로파일을 수정할 필요가 없습니다.

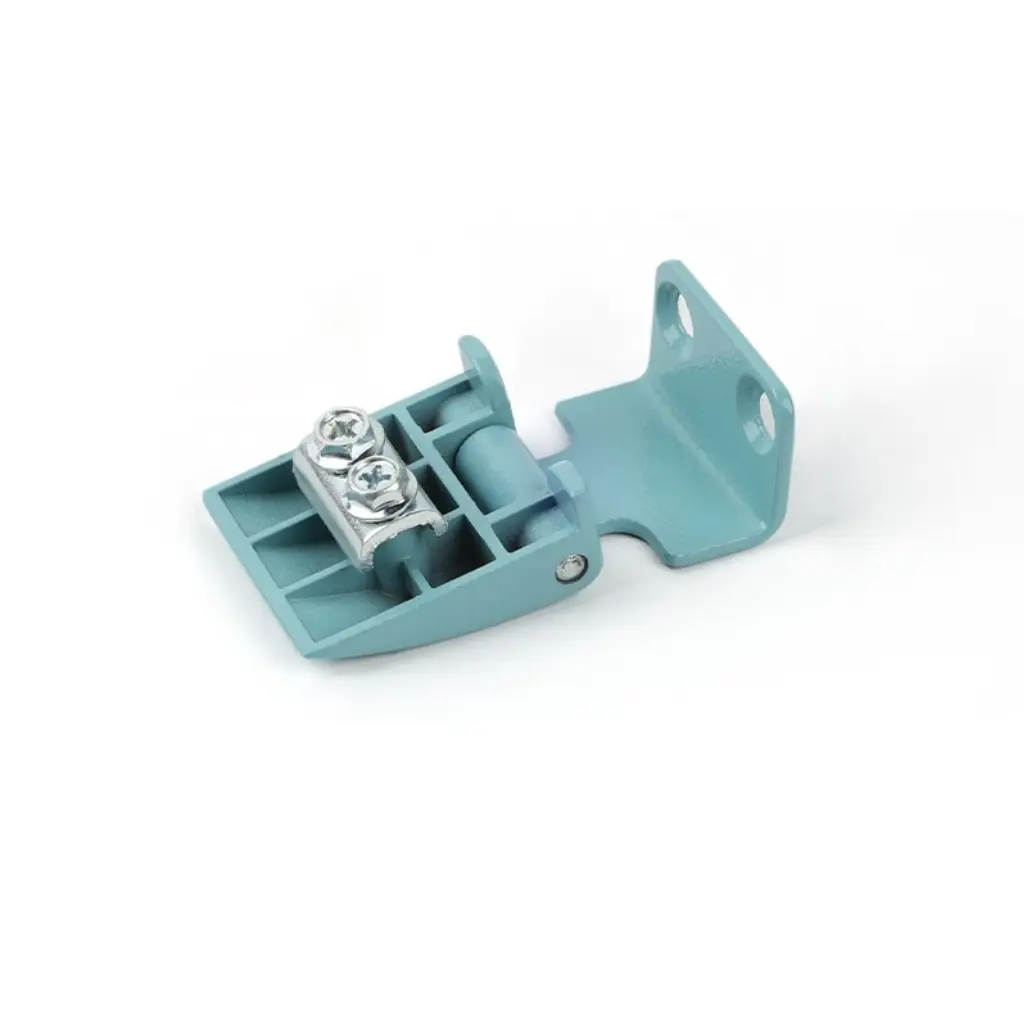

핵심 GGD 및 전원 캐비닛 애플리케이션 외에도 이 제품은 호환 가능한 C 섹션 또는 유사한 구부러진 강철 프레임 프로파일을 기반으로 구축된 다른 산업용 인클로저에도 적합합니다. 샌드 블루 아연 합금의 CL233은 캐비닛 외부가 색상으로 구분된 하드웨어 구성을 사용하는 경우에 지정되는 반면, 알루미늄 합금 CL233 변형은 무게가 고려되는 인클로저에 대한 더 가벼운 옵션입니다. CL803, CL901, CL903의 다양한 모델 크기는 GGD 및 전원 캐비닛 시장의 대부분의 표준 프레임 깊이와 도어 패널 두께가 단일 제품군에 포함된다는 것을 의미합니다.

FAQ

Q1: 이 힌지 제품군에는 어떤 시리즈가 포함되어 있나요?

이 제품군에는 CL803(4개 모델), CL901(3개 모델), CL903(7개 모델), CL233(3개 모델) 등 4개 시리즈가 포함됩니다. CL233을 제외한 모든 제품은 흑색 아연 합금이며 샌드 블루 아연 합금 및 알루미늄 합금으로도 제공됩니다.

Q2: 이 힌지는 어떤 캐비닛 유형에 맞게 설계되었나요?

측면 장착 벤드 힌지는 GGD 전기 캐비닛, 2세대 및 3세대 분배 캐비닛, 서랍 캐비닛 및 전원 인클로저를 포함한 C-섹션 프로파일 캐비닛 프레임용으로 설계되었습니다. 플랫 프레임 또는 용접 인클로저 유형에는 적합하지 않습니다.

Q3: 이 경첩은 어떻게 설치됩니까?

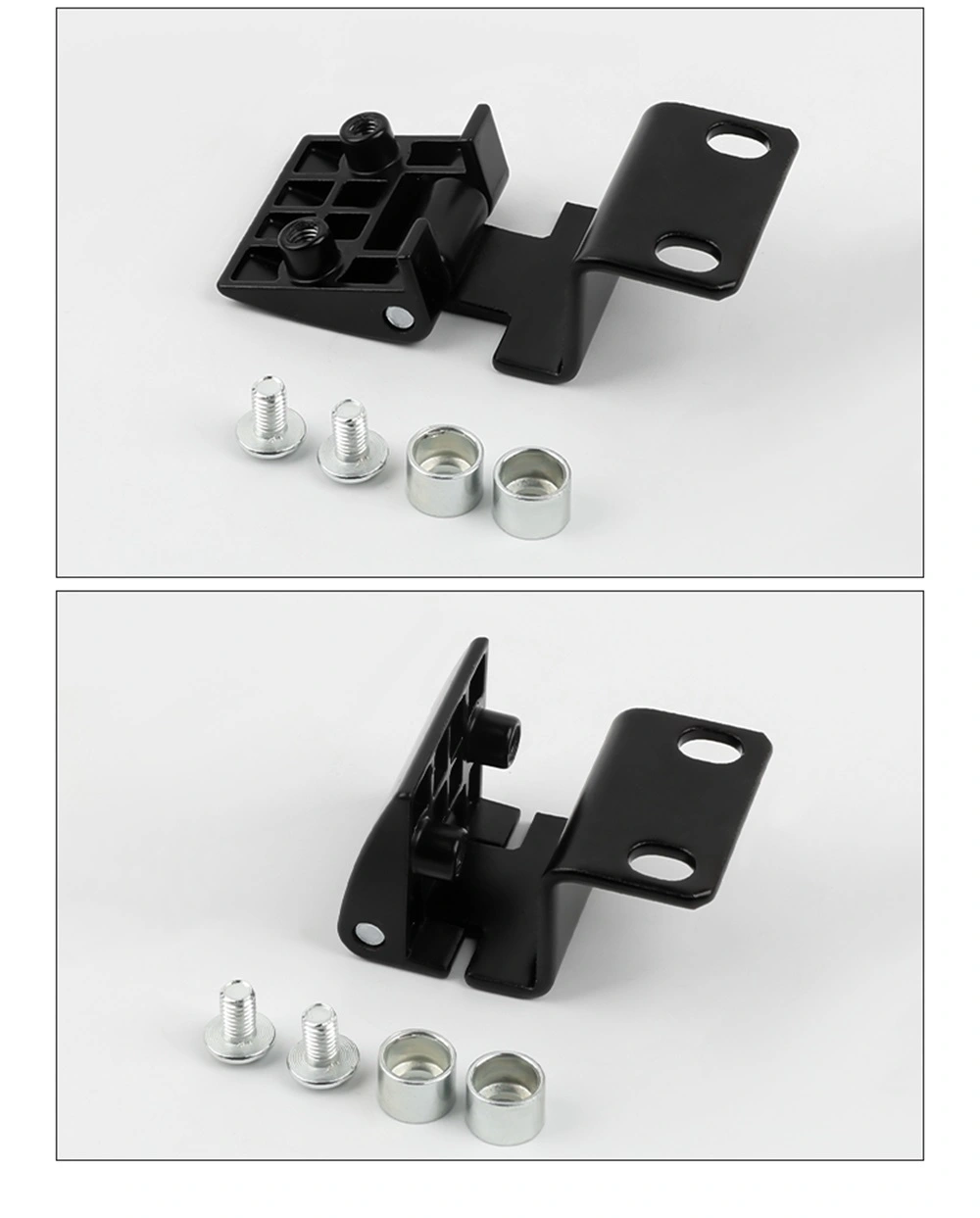

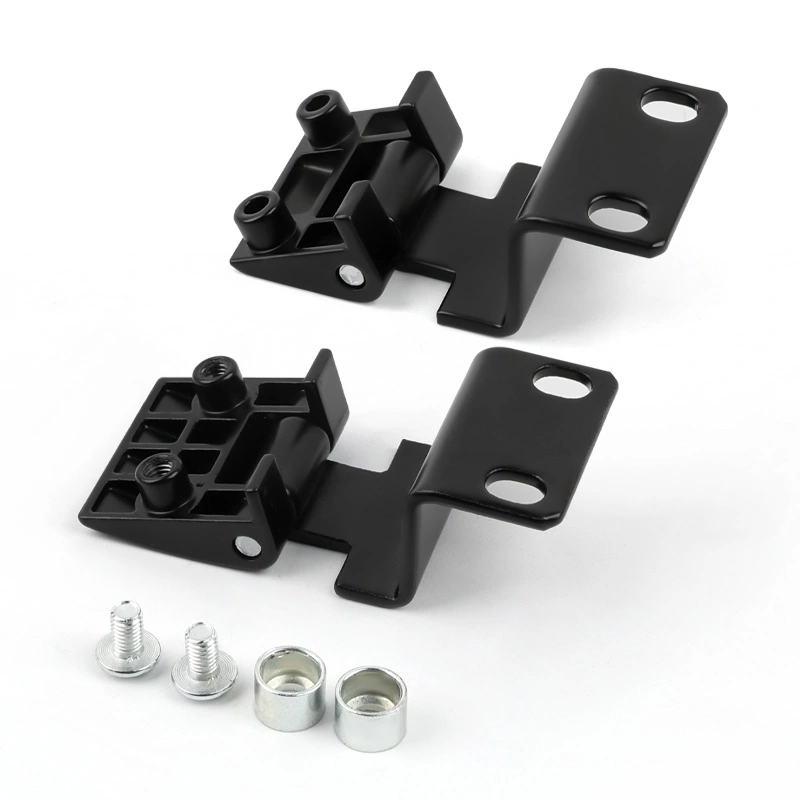

모든 모델은 나사로 장착됩니다. 구부러진 힌지 본체는 제왕절개 프레임 가장자리에 걸리고 전면 장착 플레이트는 도어 패널 면에 나사로 고정됩니다. 용접이 필요하지 않습니다.

Q4: CL803, CL901, CL903 시리즈의 차이점은 무엇인가요?

시리즈는 전체 크기, 프레임 깊이 및 장착 플레이트 구성이 다릅니다. CL901 모델은 전체 높이가 39.5mm로 가장 높습니다. CL803 모델은 더 컴팩트합니다. CL903 모델은 73.8mm의 확장 변형을 포함하여 가장 광범위한 베이스 폭을 포괄합니다. 특정 프레임 프로필과 도어 패널 치수를 기준으로 선택하세요.

Q5: CL233이 다른 시리즈와 다른 점은 무엇입니까?

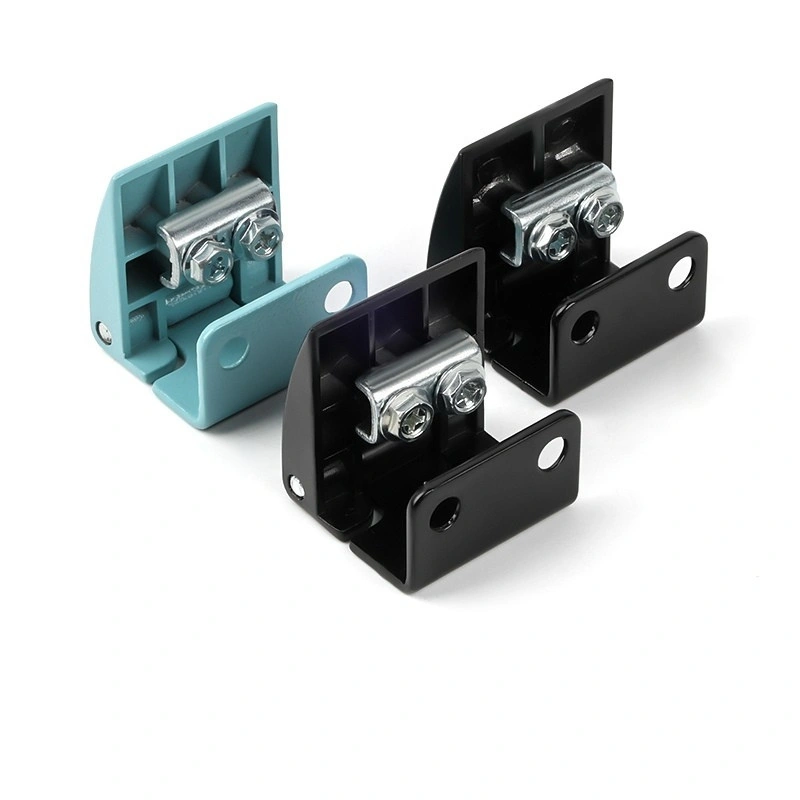

CL233은 검정색 아연 합금, 샌드 블루 아연 합금, 알루미늄 합금의 세 가지 변형으로 제공되므로 해당 제품군에서 색상 옵션과 경량 소재 대안을 갖춘 유일한 모델입니다. 전면 플레이트 치수(39 × 20mm)는 CL803A-25와 유사합니다.

Q6: 내 캐비닛에 적합한 모델을 어떻게 선택합니까?

선택은 캐비닛 프레임 프로파일 깊이, 도어 패널 두께 및 장착 플레이트 기본 설정에 따라 달라집니다. 숫자 접미사(-17, -20, -25)와 문자 접미사(A, B, D, CB, CD)는 모델 지정의 일부입니다. 각 모델의 치수 도면을 참조하거나 프레임 사양을 Yitai Lock에 문의하여 권장 사항을 문의하세요.

Q7: 경첩은 어떤 재료로 만들어지나요?

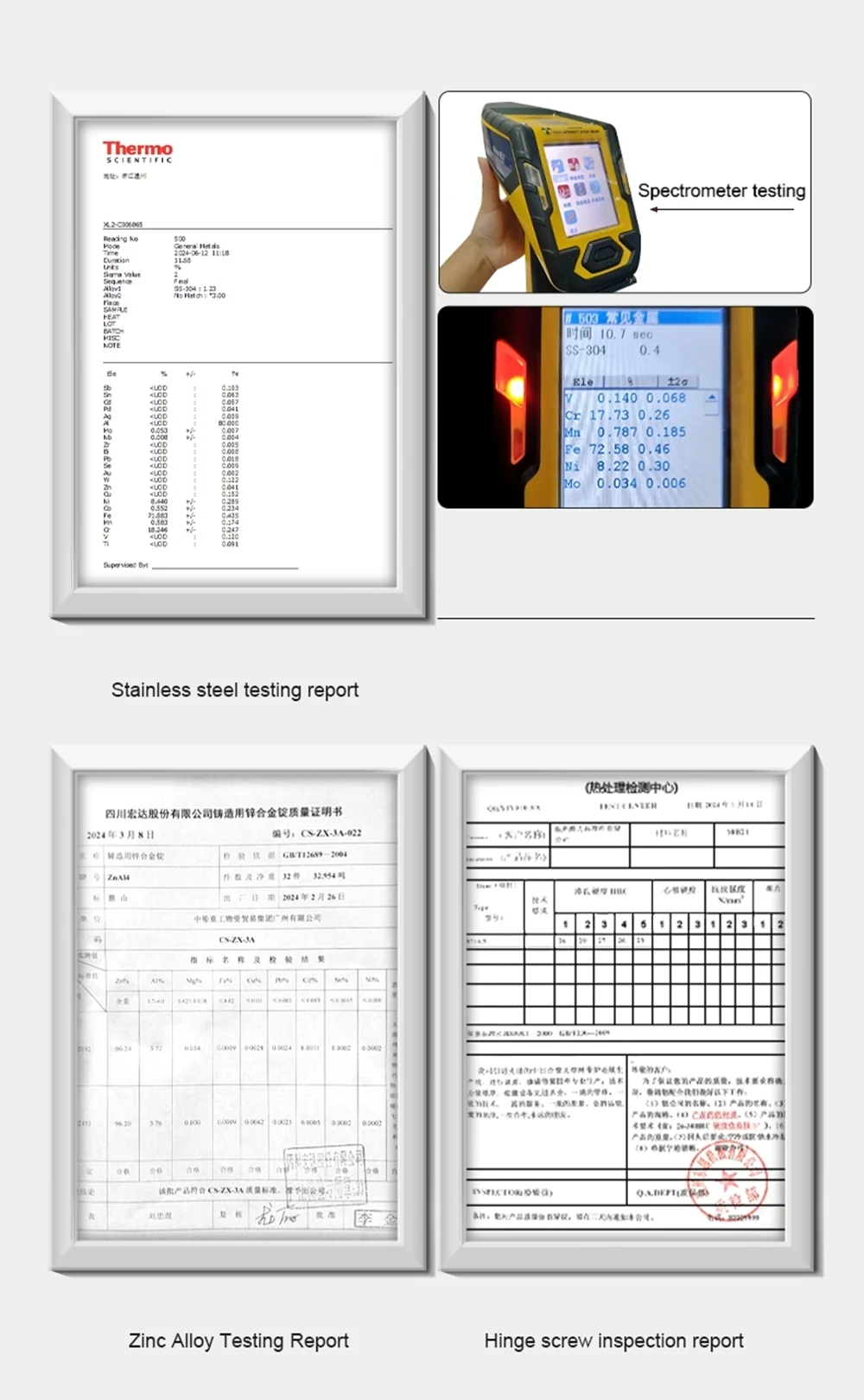

대부분의 모델은 흑색 아연 합금입니다. CL233은 샌드 블루 아연 합금 및 알루미늄 합금으로도 추가로 제공됩니다. 아연 합금 구조는 다이 캐스팅의 우수한 치수 일관성을 제공하고 표준 실내 산업용 캐비닛 환경을 잘 처리합니다.

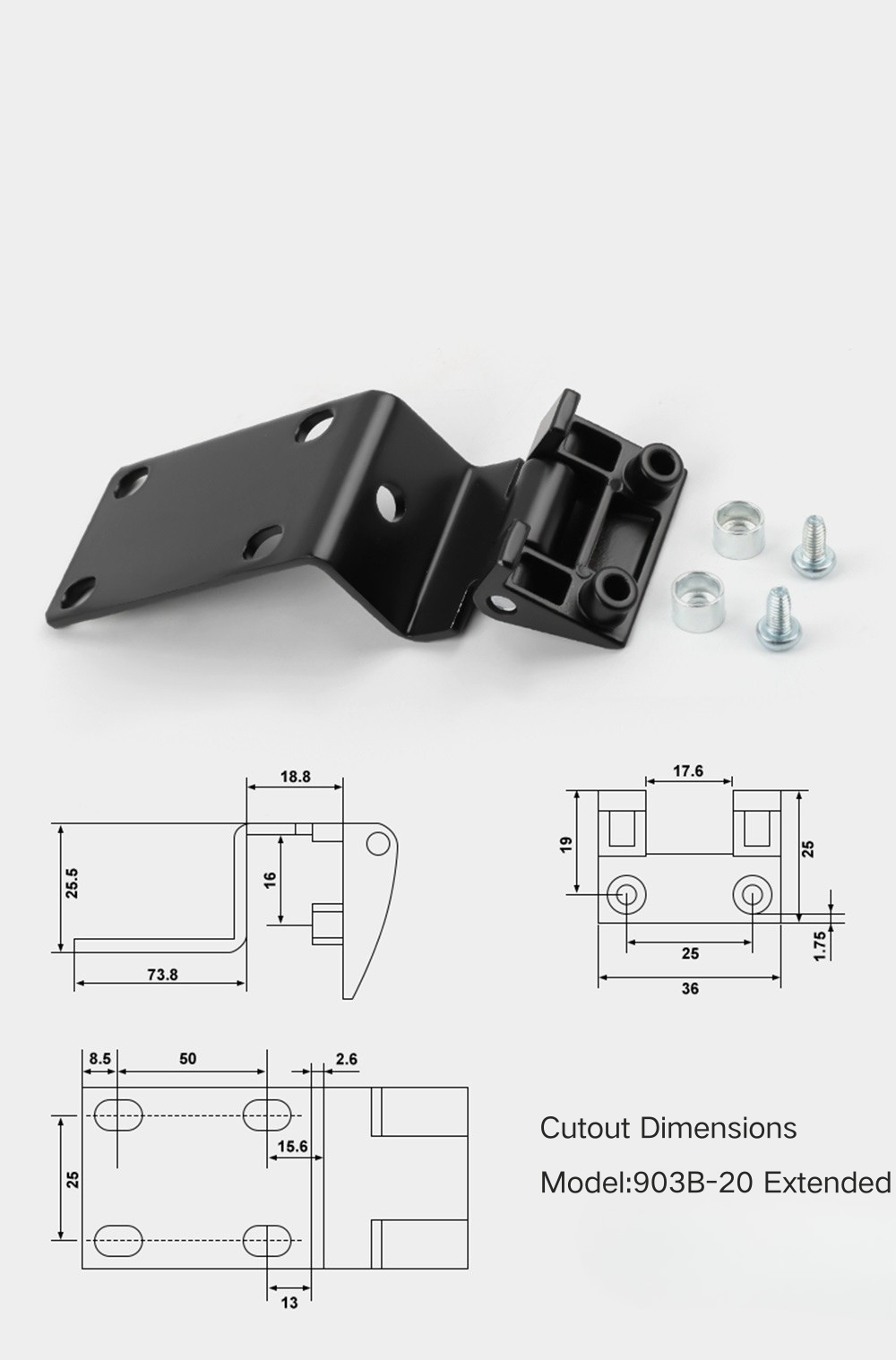

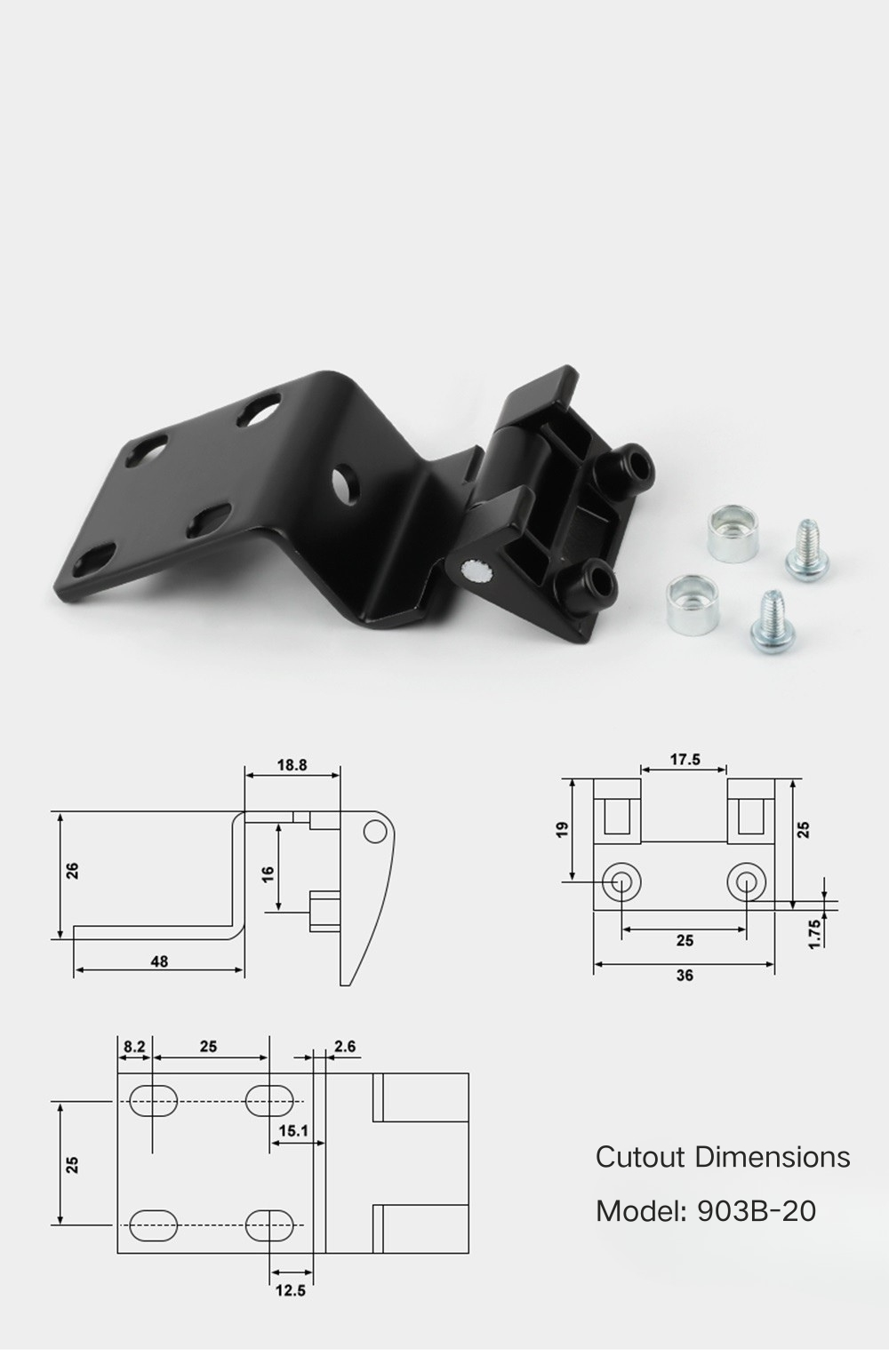

Q8: CL903B-20 Extended는 더 깊은 프레임 프로파일에 적합합니까?

예. CL903B-20 Extended의 기본 너비는 73.8mm로 표준 CL903B-20(48mm)보다 상당히 넓습니다. 캐비닛 프레임 프로파일에 더 깊은 제왕절개 채널을 연결하기 위해 더 긴 힌지 베이스가 필요한 경우 올바른 선택입니다.
