비대칭 오프셋 힌지 — 정의 및 차이점

대부분의 경첩은 대칭입니다. 두 개의 경첩은 크기가 같고 피벗은 문과 프레임 사이의 틈 중앙에 위치합니다. 안비대칭 오프셋 힌지의도적으로 이러한 패턴을 깨고 그 이유를 이해하면 해결하기 위해 고안된 특정 문제에 대해 많은 것을 알 수 있습니다.이타이락표준 힌지 구조가 작동하지 않는 전기 캐비닛 및 산업용 인클로저를 위한 비대칭 오프셋 힌지를 제공합니다.

무엇이 다른가요?

표준 경첩에서 피봇 포인트는 문 가장자리 바로 옆에 있습니다. 이는 도어가 열릴 때 모서리를 캐비닛 개구부로 다시 전달하는 호 모양으로 회전한다는 의미입니다. 이는 모서리가 프레임이나 내부 구성 요소에 걸리기 전에 도어가 회전할 수 있는 폭을 제한합니다.

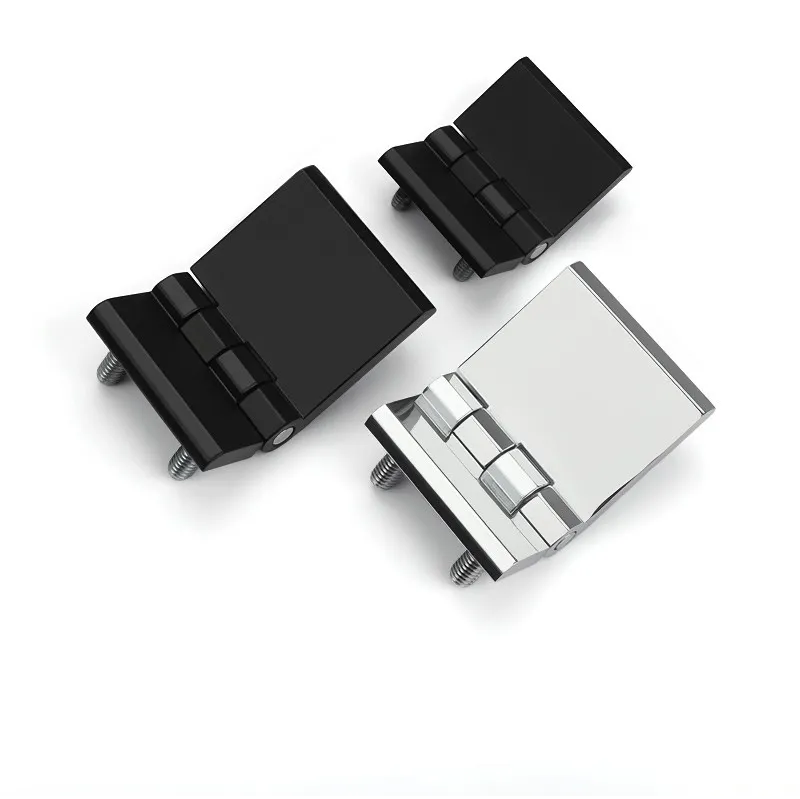

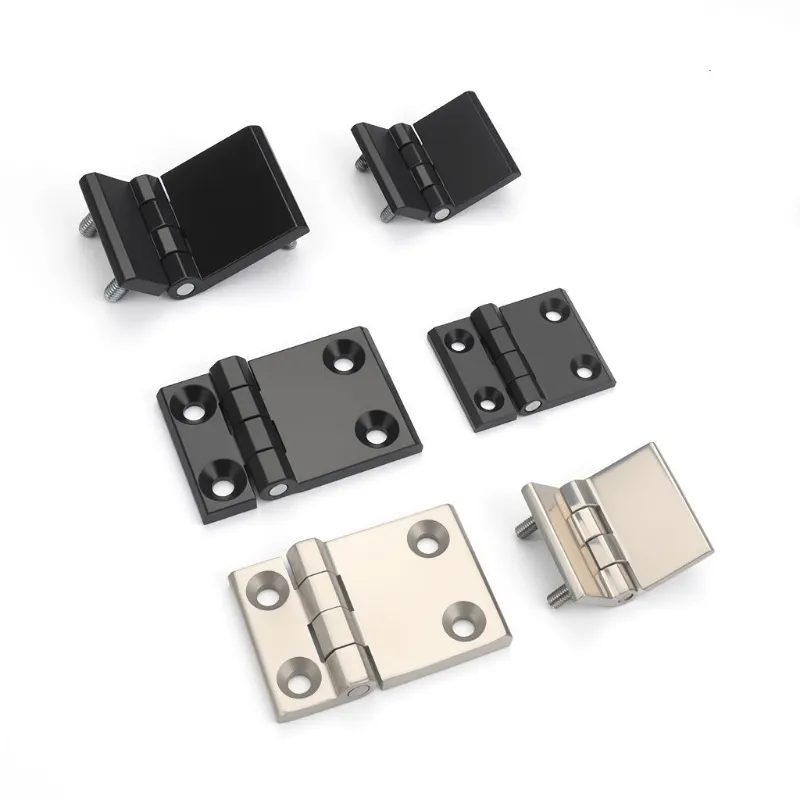

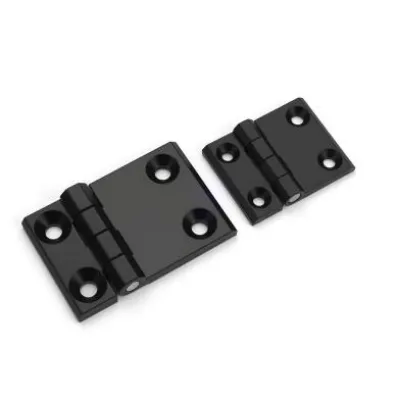

안비대칭 오프셋 힌지리프 중 하나 또는 양쪽에 오프셋을 구축하여 피벗점을 문 가장자리에서 멀리 이동합니다. 그 결과 도어가 더 넓은 원호로 회전하여 프레임을 더욱 깔끔하게 정리하고 가장자리가 오염되는 일 없이 더 큰 개방 각도를 허용합니다. 두꺼운 프레임이 있는 캐비닛, 도어 가장자리에 가까운 내부 구성 요소 또는 방해 없이 도어를 90도 이상 열어야 하는 설치 공간의 경우 이 기하학적 구조는 표준 힌지가 할 수 없는 문제를 해결합니다.

어디에 사용되나요?

그만큼비대칭 오프셋 힌지다음에서 가장 자주 나타납니다.

· 두껍거나 강화된 도어 프레임이 있는 인클로저 - 표준 힌지 피벗으로 인해 더 넓은 개방 각도에서 도어 가장자리가 프레임에 오염될 수 있습니다.

· 도어에 가까운 내부 구성 요소가 있는 분배 캐비닛 - 도어가 완전히 열렸을 때 내부 배선이나 구성 요소를 깨끗하게 정리해야 하는 곳

· 넓은 개방 각도가 필요한 캐비닛 - 특히 유지 관리 접근을 위해 문이 방해 없이 90도 이상 회전해야 하는 경우

· 맞춤형 인클로저 제작 - 도어 및 프레임 구조가 표준 힌지 비율에 맞지 않고 형상이 작동하도록 오프셋 리프가 필요한 경우

재료 및 사양

스테인레스 스틸과 아연 합금은 표준 재료 옵션이며 대부분의 캐비닛 경첩에 적용되는 것과 동일한 논리(실외 또는 고습 환경용 스테인레스 스틸, 표준 실내 인클로저용 아연 합금)입니다. 오프셋 치수는 확인해야 할 핵심 사양입니다. 도어 가장자리에서 피벗을 얼마나 멀리 이동해야 하는지는 프레임 두께와 완전 개방 시 필요한 간격에 따라 다릅니다. 주문하기 직전에 측정값을 얻으면 설치 중 조정 작업이 줄어듭니다.

표준이 작동하지 않는 경우는 언제입니까?

대부분의 캐비닛 도어는 표준 경첩을 사용해도 잘 작동합니다. 비대칭 오프셋 힌지는 그렇지 않은 상황, 즉 도어, 프레임 또는 설치 공간의 기하학적 구조로 인해 오프셋 피봇만이 문제를 깔끔하게 해결할 수 있는 경우를 위해 존재합니다. 이러한 애플리케이션의 경우 해당 작업에 적합한 도구입니다.
