완전 은폐형 스테인레스 스틸 힌지

Yitai Lock의 완전 은폐형 스테인레스 스틸 힌지는 분배 캐비닛 및 제어 장비 인클로저용 용접 은폐형 힌지로 탄소강 및 스테인레스강으로 제공되며 각각 검은색 또는 빨간색 클램프를 선택할 수 있습니다. 도어가 닫힐 때 힌지 본체는 도어 프레임 채널 내에 완전히 위치하며 외부에는 아무것도 보이지 않습니다. 이것이 이 유형의 특징이며 깨끗하고 중단 없는 도어 페이스가 요구 사항의 일부인 캐비닛에 지정되는 이유입니다. 90°까지 열리며 리탈 캐비닛 프레임과 호환되므로 이미 해당 시스템에서 작업 중인 제조업체에게 실용적인 옵션이 됩니다.

문의 보내기

제품 설명

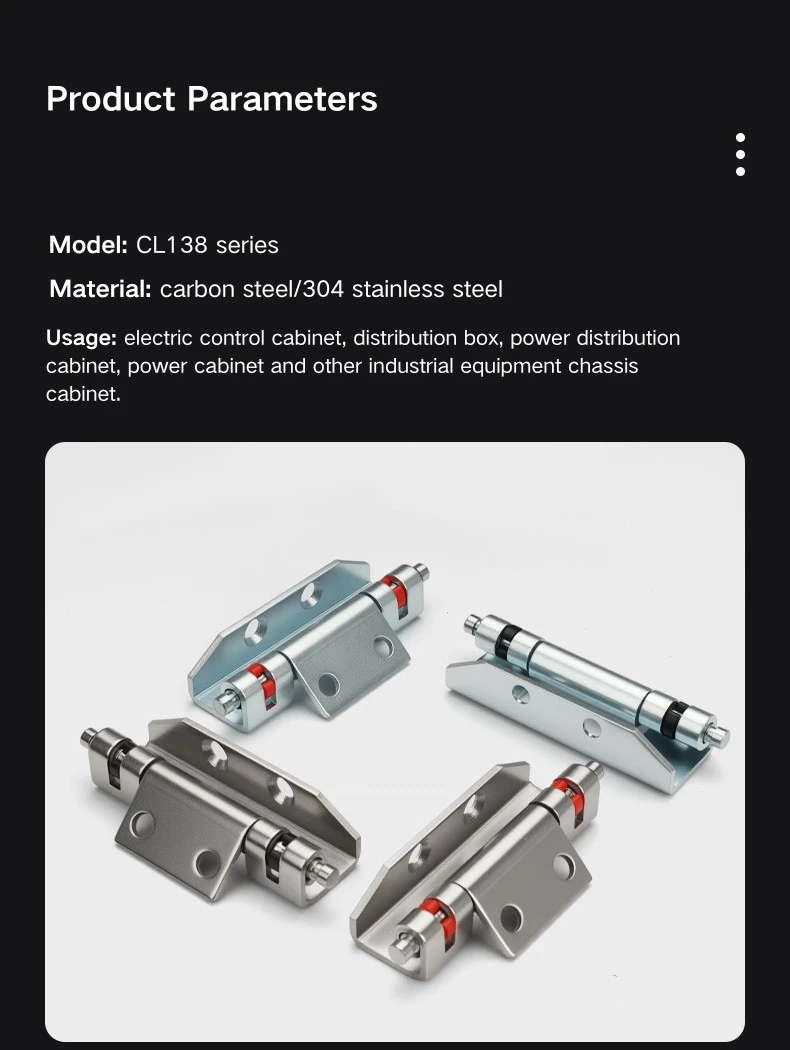

제품 모델	CL138 스테인레스 스틸
재료	철/스테인리스
색상을 선택할 수 있습니다	철/스테인리스 자연색
용법	다양한 유형의 스위치 캐비닛, 제어 상자 등에 적합합니다.

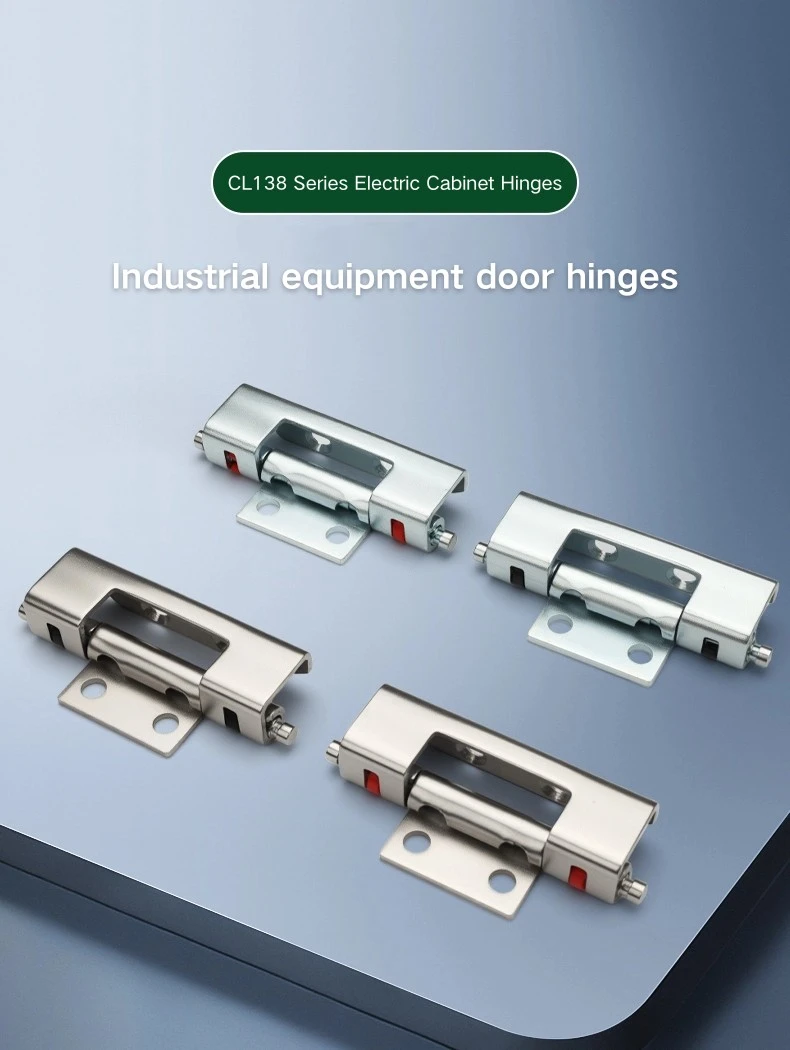

Yitai Lock의 숨겨진 캐비닛 경첩을 도매로 소싱하는 경우 완전 은폐형 스테인레스 스틸 경첩 CL138은 두 가지 재료와 두 가지 클램프 색상에 걸쳐 네 가지 변형을 포함합니다. 스테인레스 스틸 버전은 습하거나 부식성 환경의 인클로저에 적합하며, 탄소강 옵션은 표준 실내 배전 캐비닛 구축에 적합합니다. 클램프 색상(검은색 또는 빨간색)은 기능적인 색상이라기보다는 시각적인 구분이므로 선택은 선호도나 기존 캐비닛 하드웨어와 일치하는 것으로 귀결됩니다.

구조 및 치수

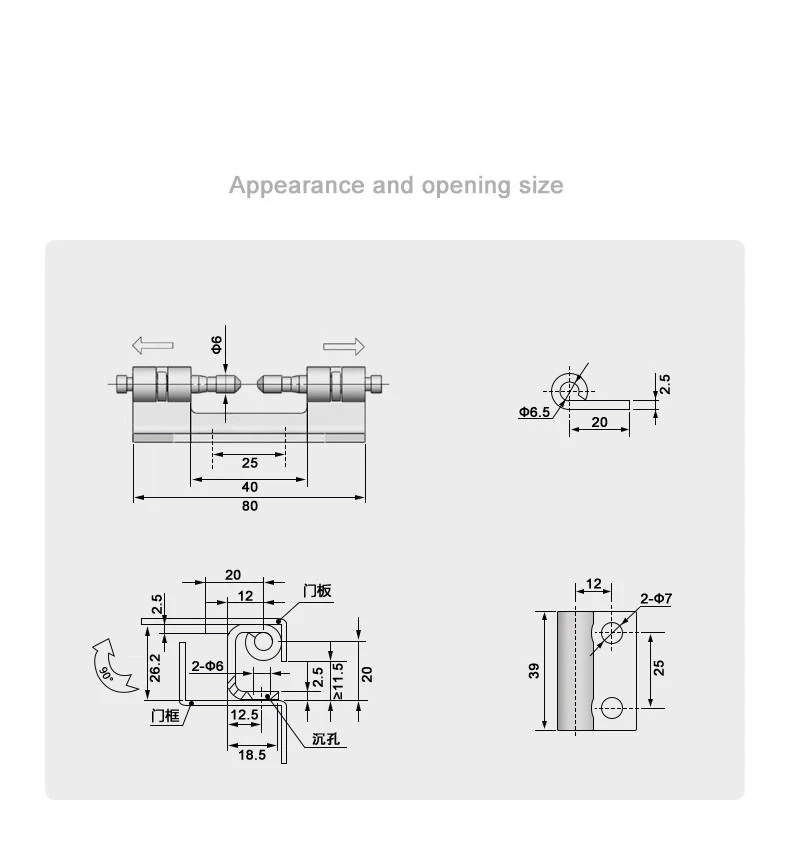

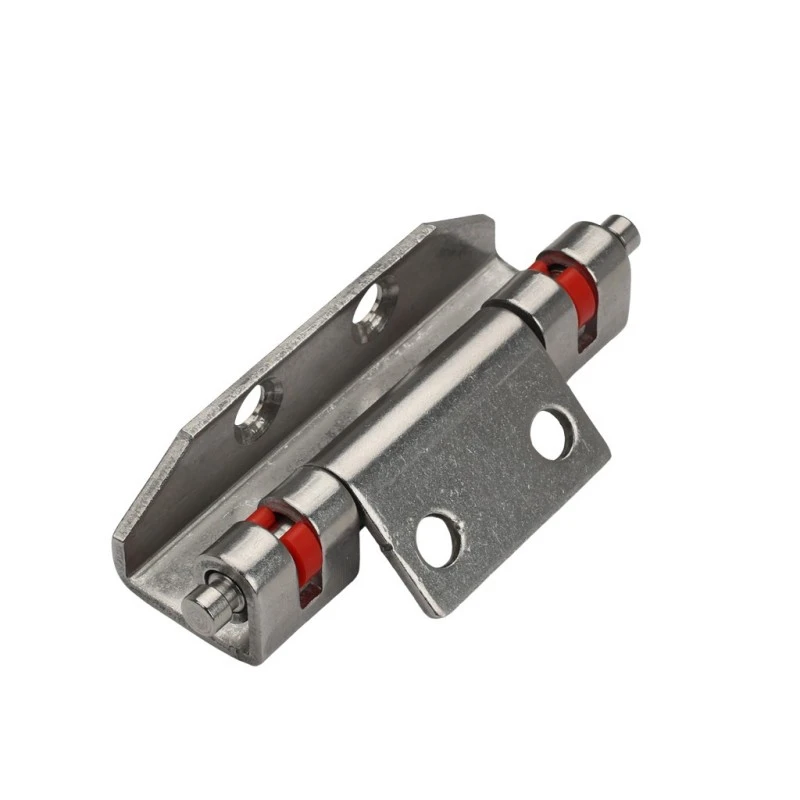

완전 은폐형 스테인리스 스틸 힌지의 전체 길이는 80mm이며, 힌지 본체의 길이는 40mm이고 두 배럴 끝 사이의 내부 폭은 25mm입니다. 배럴 직경은 Φ6mm이고 두 개의 배럴 섹션은 각각 본체 중앙에서 바깥쪽으로 확장되어 힌지에 특징적인 덤벨 프로필을 제공합니다. 클램프 어셈블리는 배럴 끝에 위치하며 힌지를 도어 프레임 채널과 맞물리게 유지하는 역할을 합니다.

완전 은폐형 스테인레스 스틸 힌지의 장착 플레이트는 높이 39mm, 너비 25mm이며 가장자리에서 12mm 간격으로 2개의 Φ7mm 장착 구멍이 있습니다. 프레임 측면은 12.5mm 베이스, 2개의 Φ6mm 배럴 구멍, ≥11.5mm의 접시형 홈으로 총 깊이 18.5mm를 보여줍니다. Φ6.5mm 클램프 핀은 20mm 결합 길이로 리프 면에서 2.5mm 높이에 위치합니다.

설치 및 장착

완전히 숨겨진 스테인레스 스틸 힌지는 용접으로 설치됩니다. 장착 플레이트는 도어 패널에 용접되고 힌지 본체는 조립 중에 프레임 채널과 맞물립니다. 90° 개방은 도어가 캐비닛 면에서 직각으로 회전한다는 것을 의미하며, 이는 대부분의 배전 및 제어 캐비닛 구성에 대한 표준 접근 요구 사항을 충족합니다.

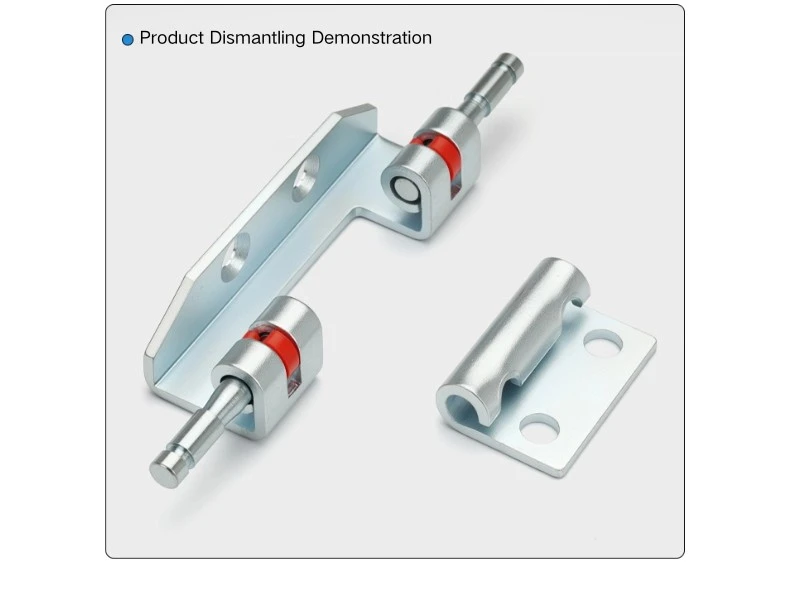

일단 용접되면 완전 은폐형 스테인리스 스틸 힌지가 프레임 프로파일 내에 오목하게 들어가므로 배럴과 클램프 어셈블리가 외부에서 숨겨집니다. 각 배럴 끝에 있는 클램프 메커니즘은 힌지를 프레임 채널에 고정하고 필요할 때 도어를 제거하기 위해 해제할 수 있습니다. 이러한 숨겨진 맞물림 덕분에 힌지는 리탈 캐비닛 프레임 시스템과 호환되며, 채널 형상은 이러한 매립형 힌지 장착 유형에 적합합니다.

재료 및 클램프 옵션

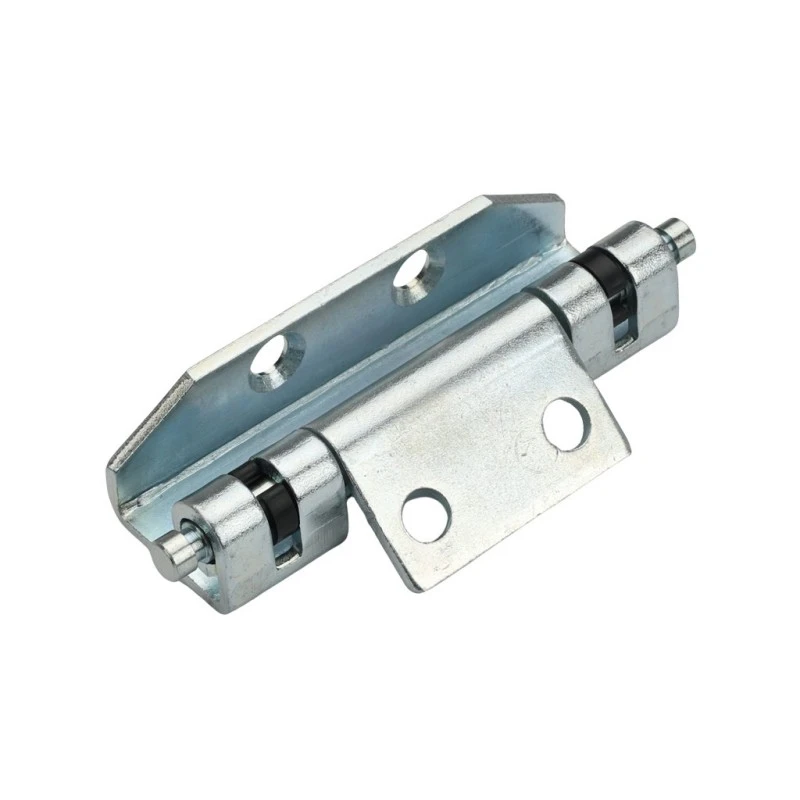

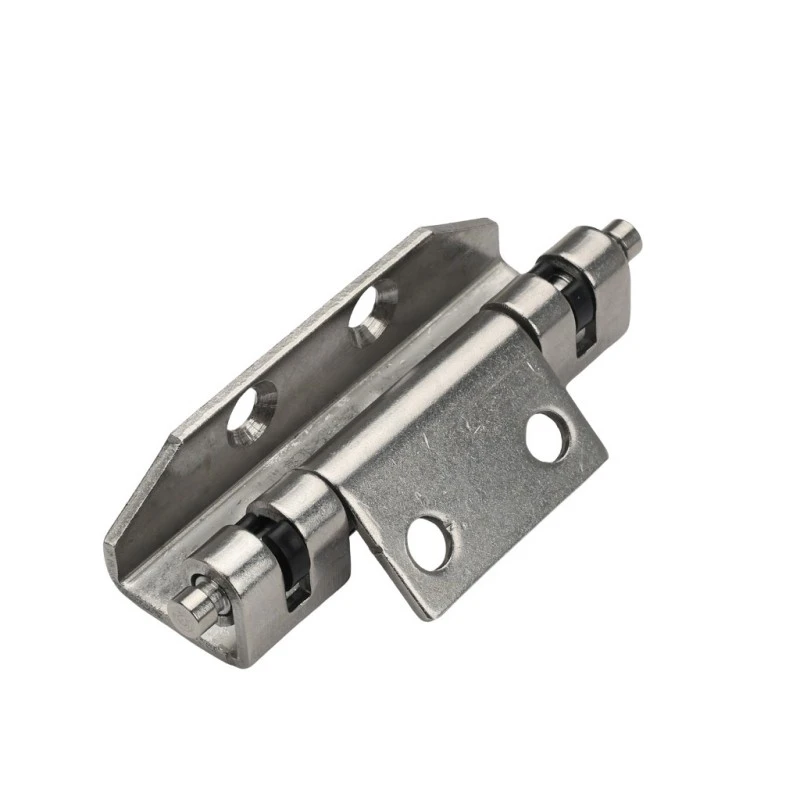

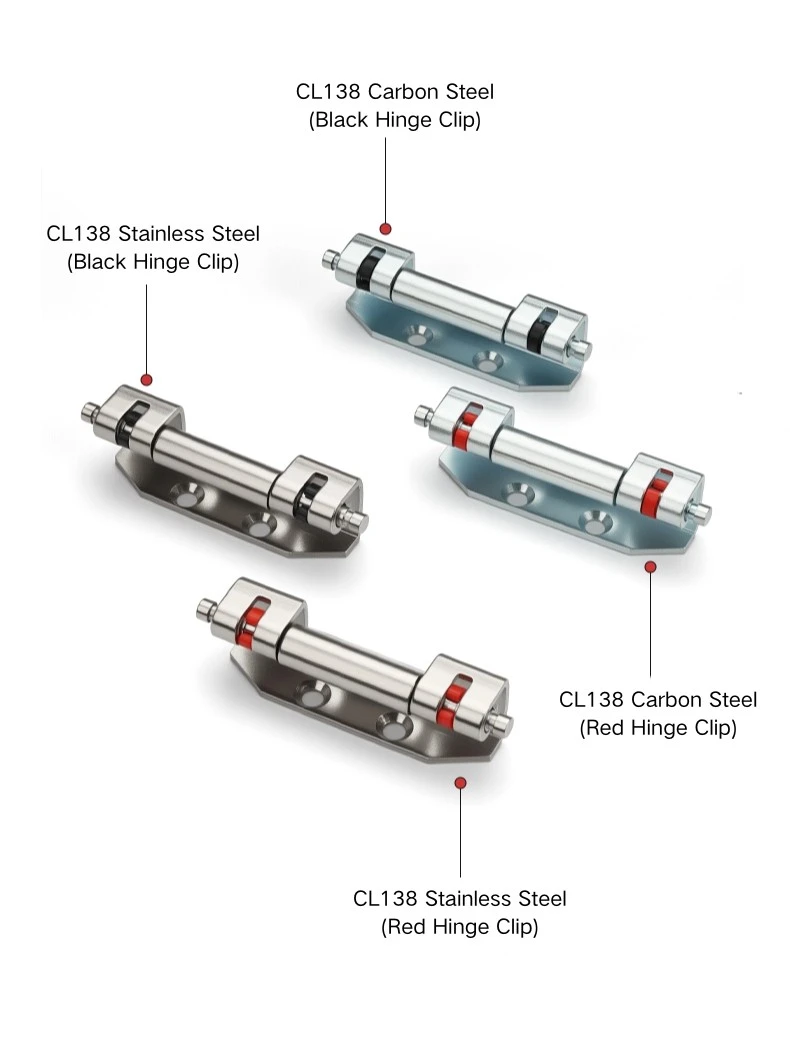

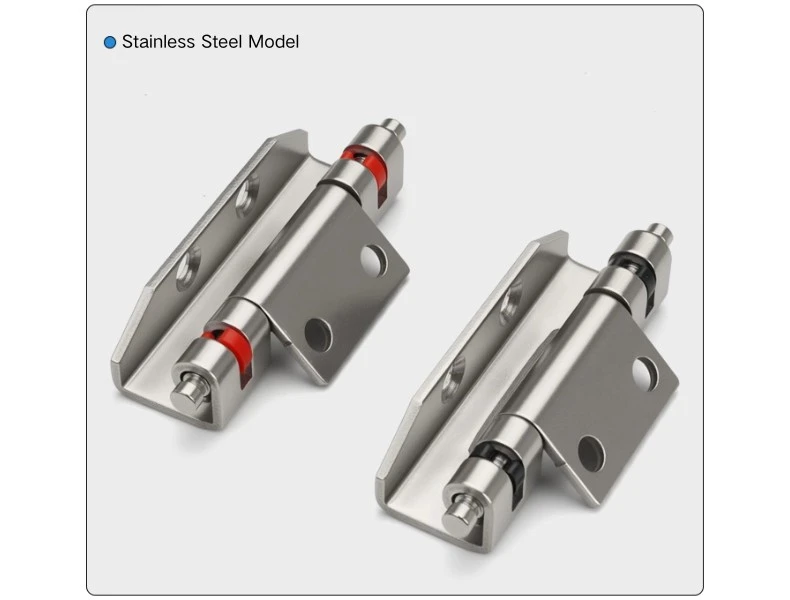

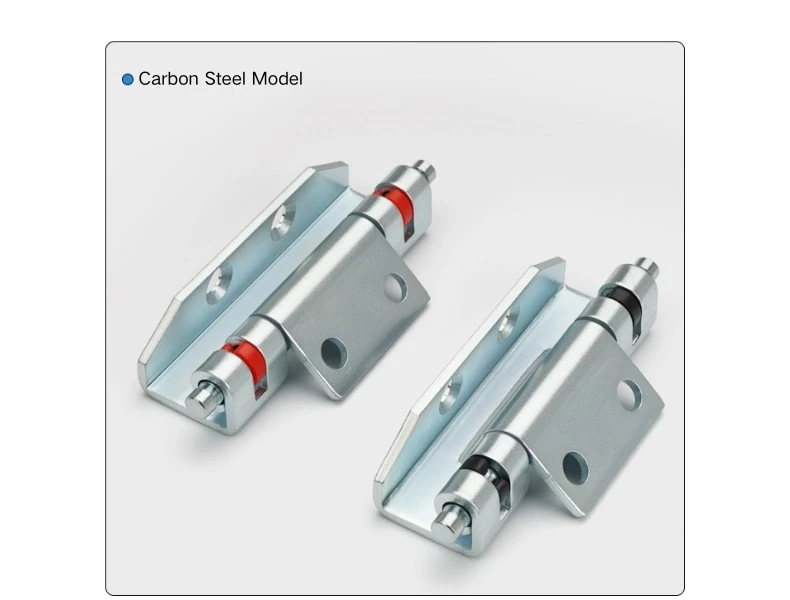

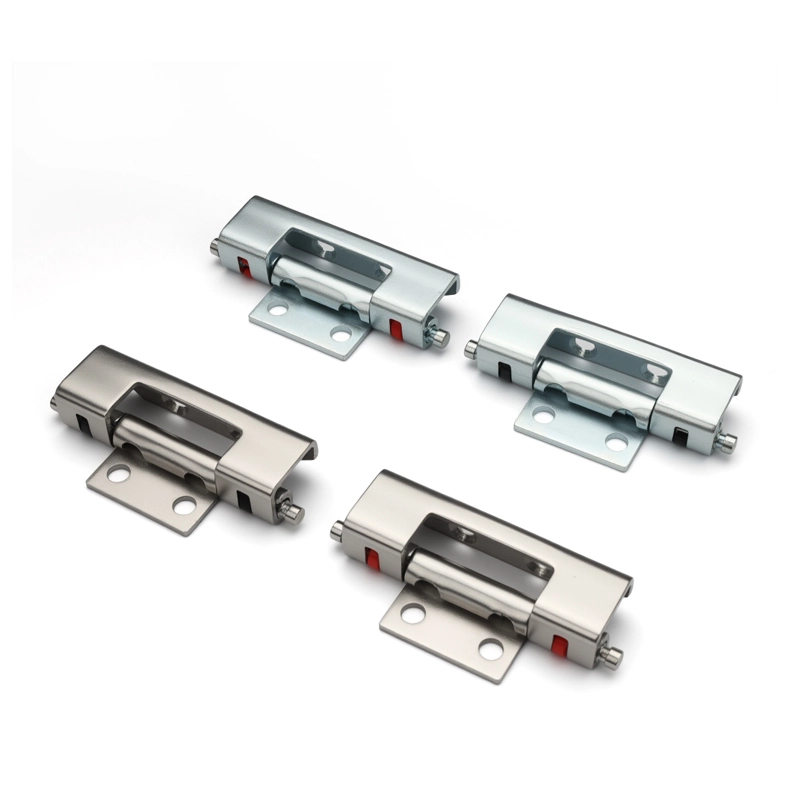

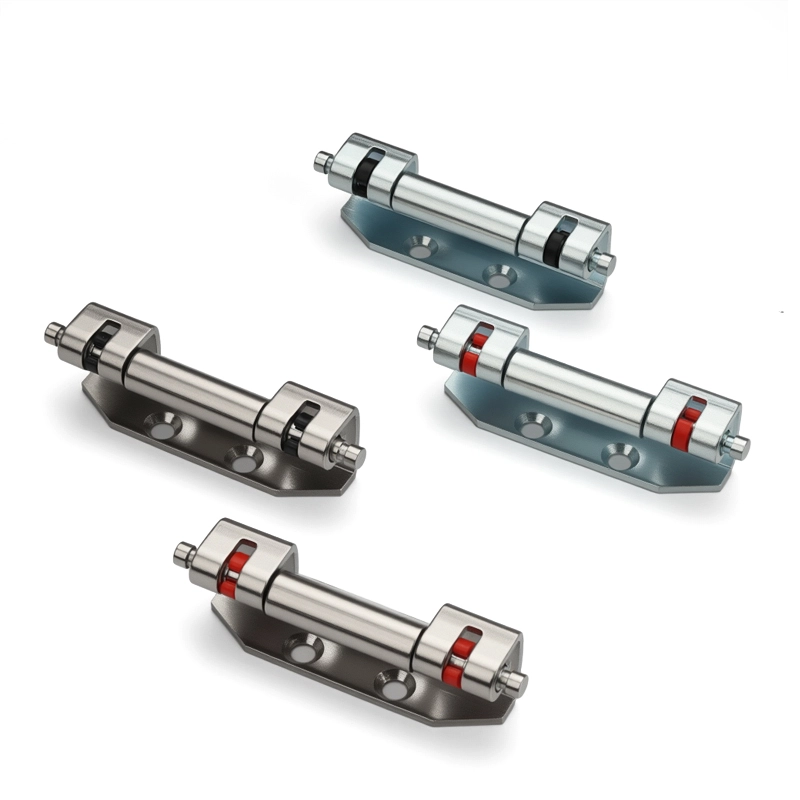

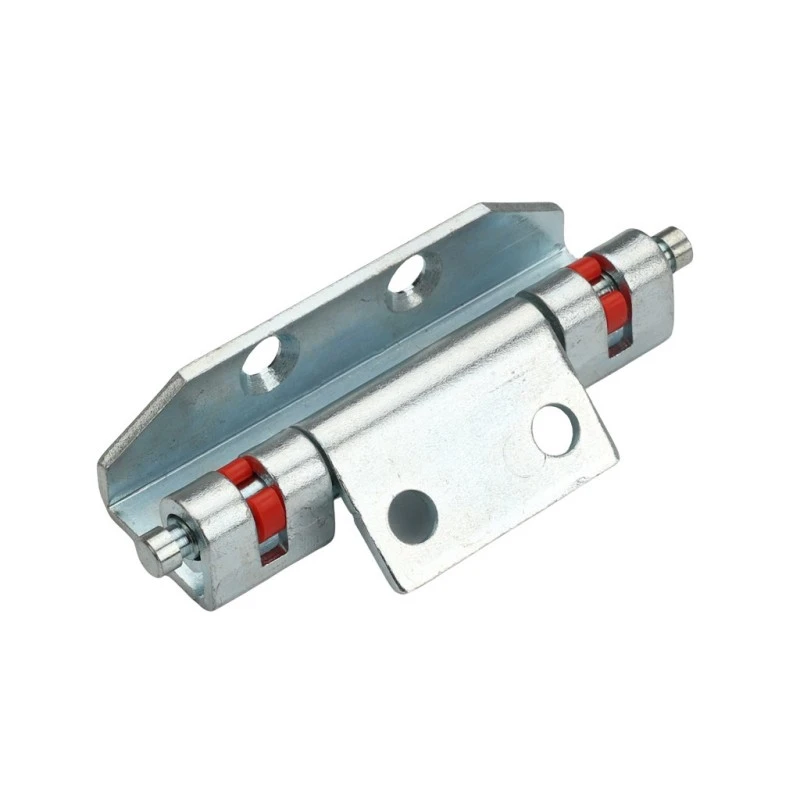

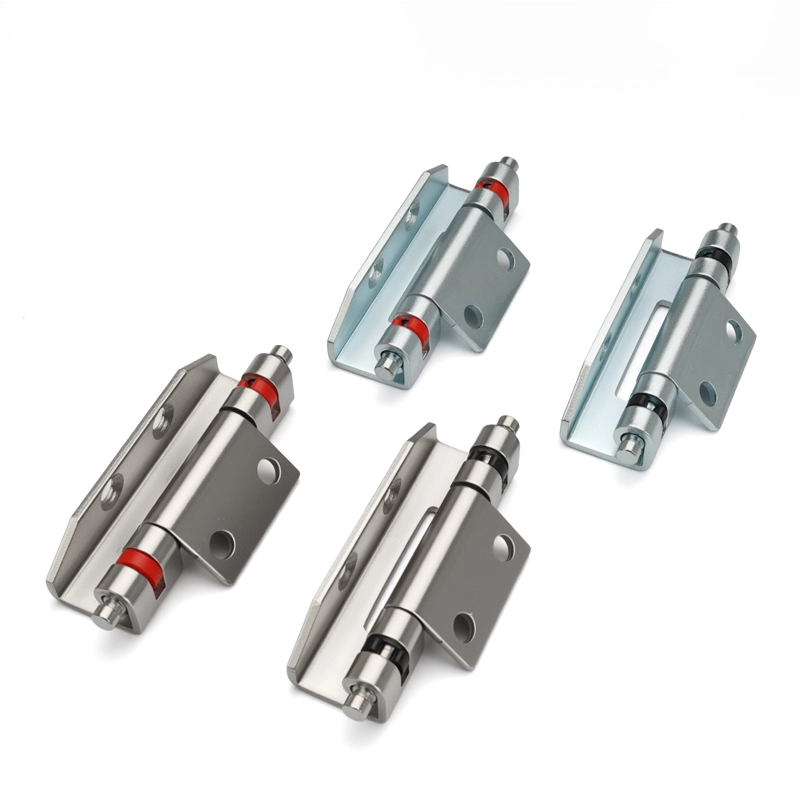

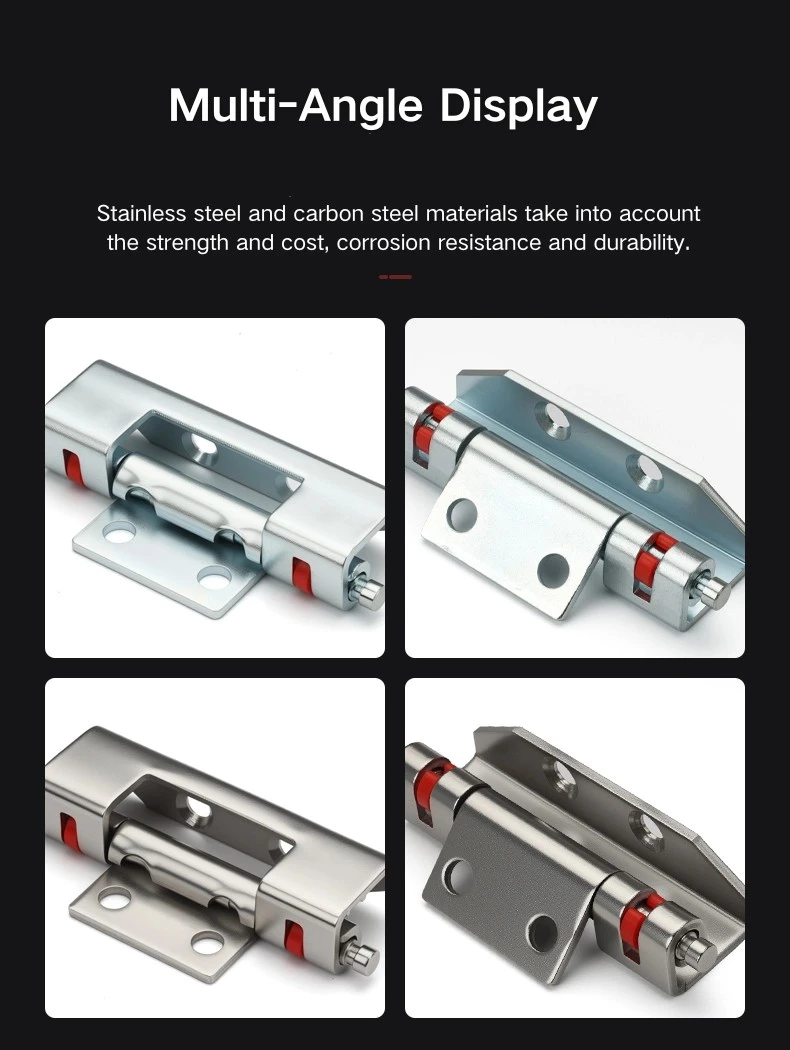

완전 은폐형 스테인리스 스틸 힌지는 탄소강과 스테인리스 스틸로 제공되며 두 재질 모두 검정색 또는 빨간색 클램프 색상으로 총 4가지 변형이 있습니다. 스테인리스 스틸 버전은 습한 공간, 실외 설치 또는 시간이 지남에 따라 내부식성이 중요한 환경의 인클로저에 더 적합합니다. 탄소강은 마감 요구 사항이 더 표준적인 건조한 실내 캐비닛 응용 분야에 적합합니다.

완전 은폐형 스테인레스 스틸 힌지의 클램프 색상(검은색 또는 빨간색)은 재질이나 하중 용량에 차이가 없는 외관상의 차이입니다. 빨간색 클램프는 때때로 특정 캐비닛 라인의 시각적 표시기로 사용되거나 다중 도어 인클로저의 힌지 위치를 구별하는 데 사용됩니다. 검정색 클램프가 더 일반적인 기본값입니다. 어느 쪽이든 성능은 동일합니다.

응용 시나리오

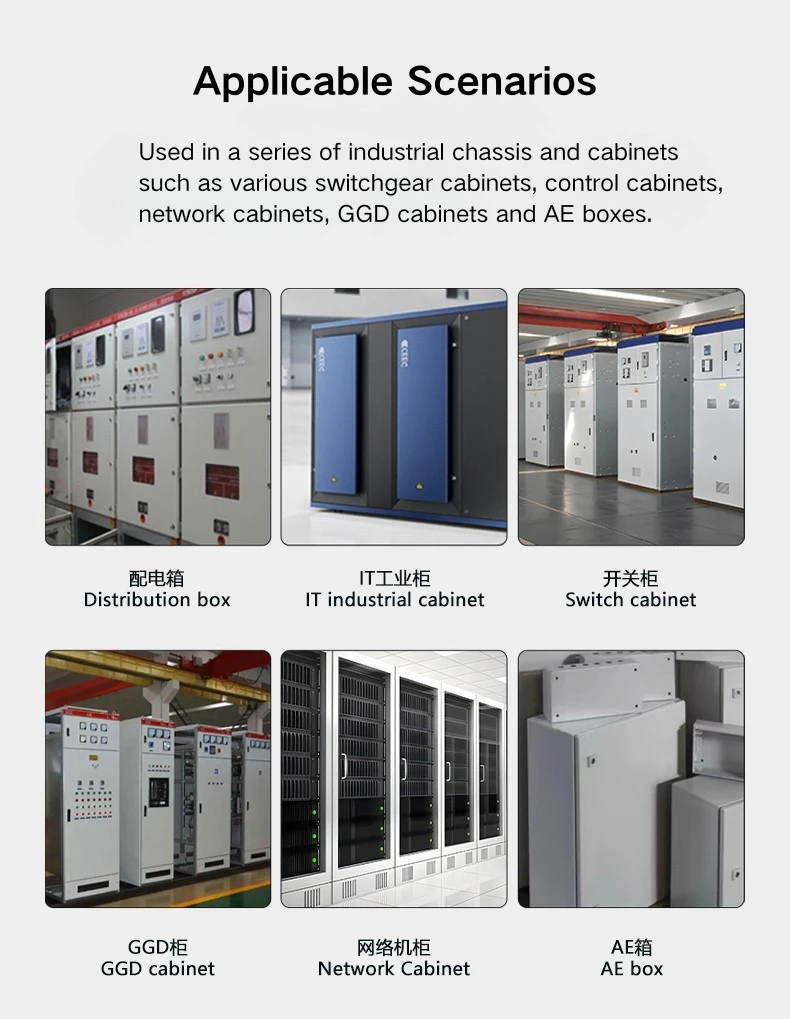

완전 은폐형 스테인레스 스틸 힌지는 하드웨어가 없는 플러시 도어 외부가 필요한 분배 캐비닛, 제어 장비 인클로저 및 스위치기어 패널에 사용됩니다. 완전히 숨겨진 프로필은 도어가 닫힐 때 힌지가 눈에 띄지 않게 해줍니다. 이는 서버실, 제어실 또는 공공 유틸리티 공간과 같이 노출된 힌지 하드웨어가 제자리에 보이지 않는 눈에 띄는 위치에 설치된 캐비닛에 적합합니다.

리탈 캐비닛 프레임과의 호환성 덕분에 완전 은폐형 스테인리스 스틸 힌지는 이미 해당 프레임 시스템을 사용하고 있는 제조업체나 통합업체에게 간단한 드롭인 옵션이 됩니다. 스테인리스강 변형은 실외 또는 습도가 높은 인클로저의 부식 요구 사항을 처리하고 탄소강 옵션은 비용과 환경 조건이 모두 적당한 표준 실내 분배 캐비닛 구축의 대부분을 포괄합니다.
