전기 캐비닛 표면 장착형 힌지

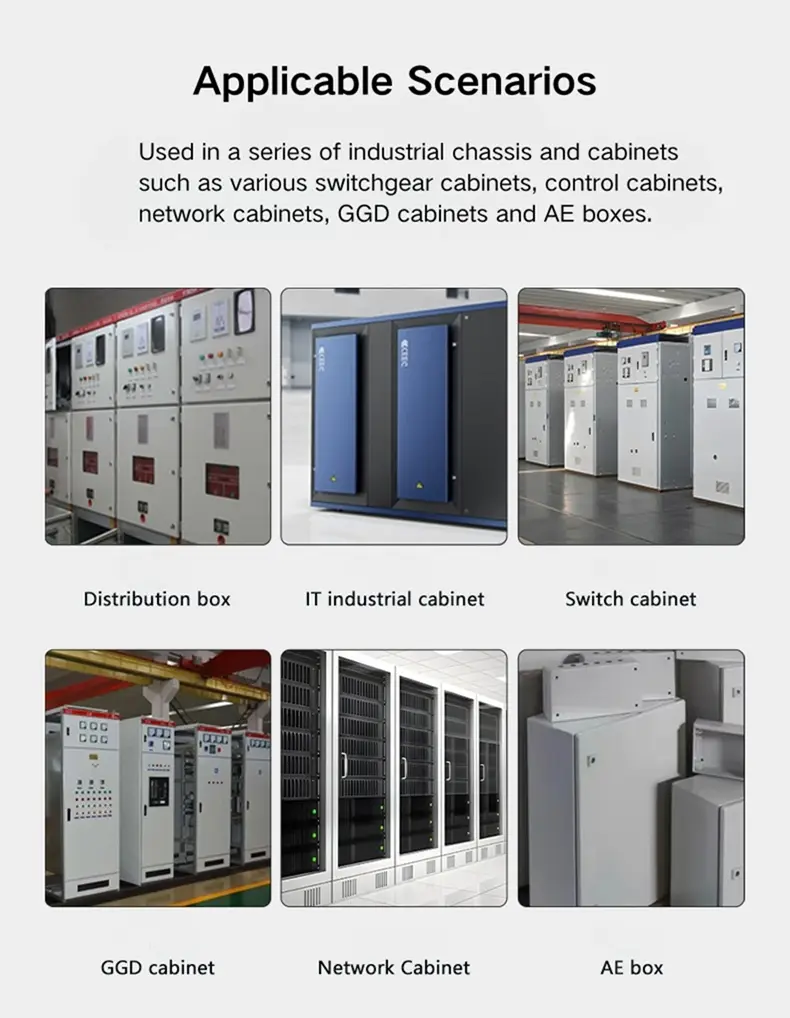

배전 패널 또는 산업용 인클로저용으로 Yitai Lock에서 캐비닛 경첩을 소싱하는 구매자를 위해 전기 캐비닛 표면 장착형 경첩 CL219 시리즈는 일관된 단일 설계로 유용한 크기 범위를 포괄합니다. CL219-1은 세 가지 중 가장 크고, CL219-3은 중간에, CL219-2는 가장 작습니다. 따라서 다른 힌지 시리즈로 전환하지 않고도 대부분의 도어 크기에 맞는 모델이 있습니다. 세 가지 모두 4개의 고정 지점을 사용하여 나사로 장착되며 스테인리스강 버전은 내식성과 표면 외관이 모두 우선시되는 응용 분야를 위해 거울 마감 처리되어 있습니다.

모델 옵션 및 치수

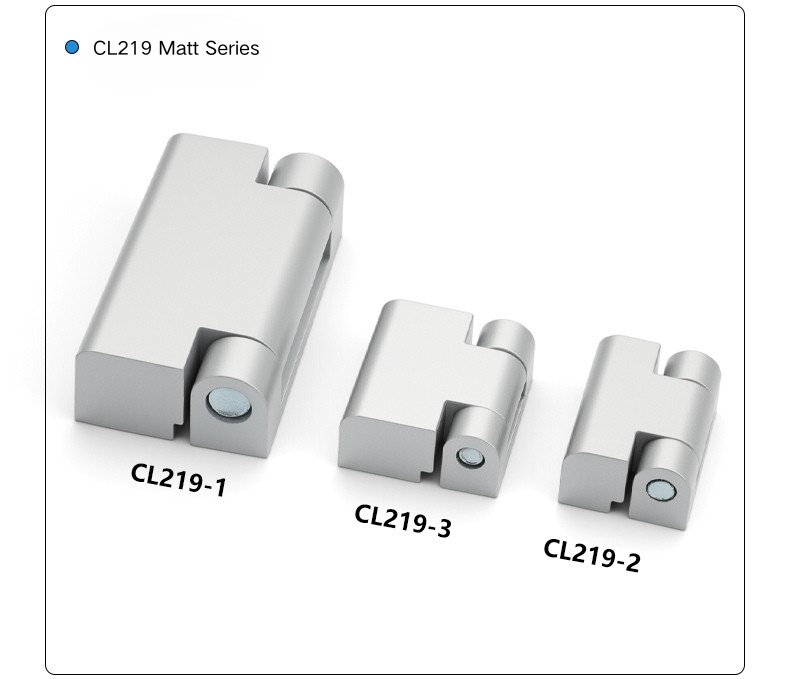

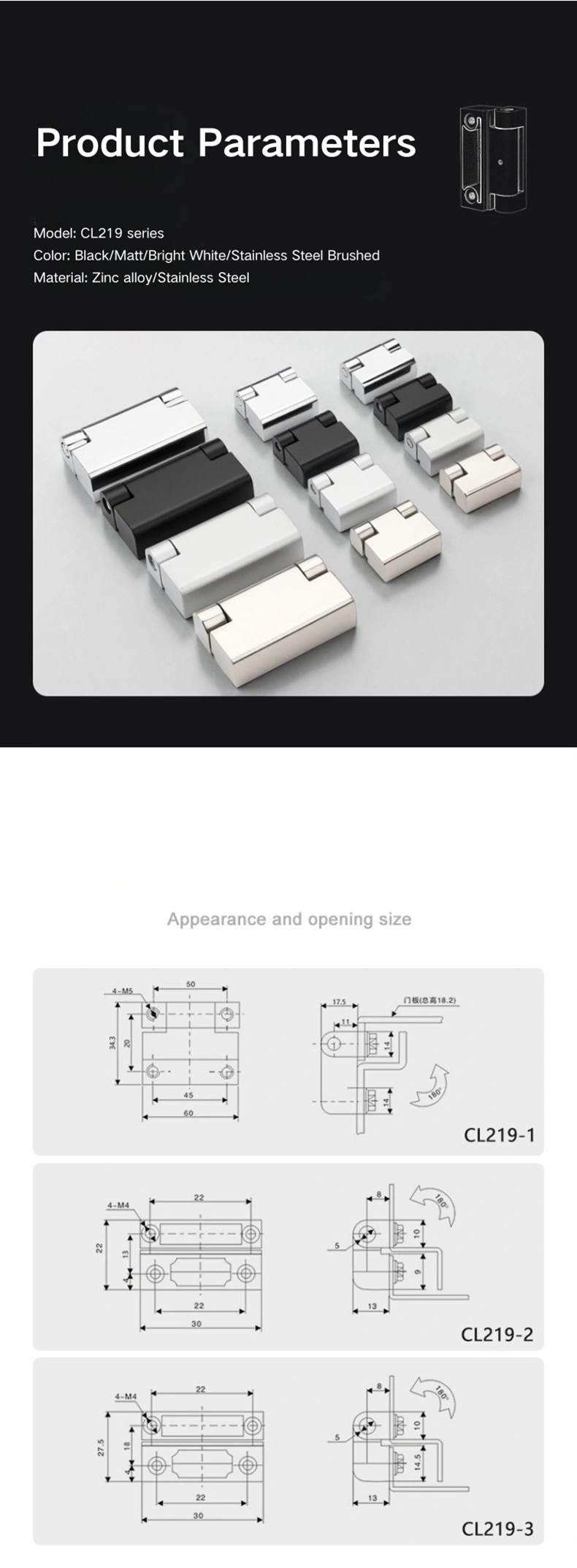

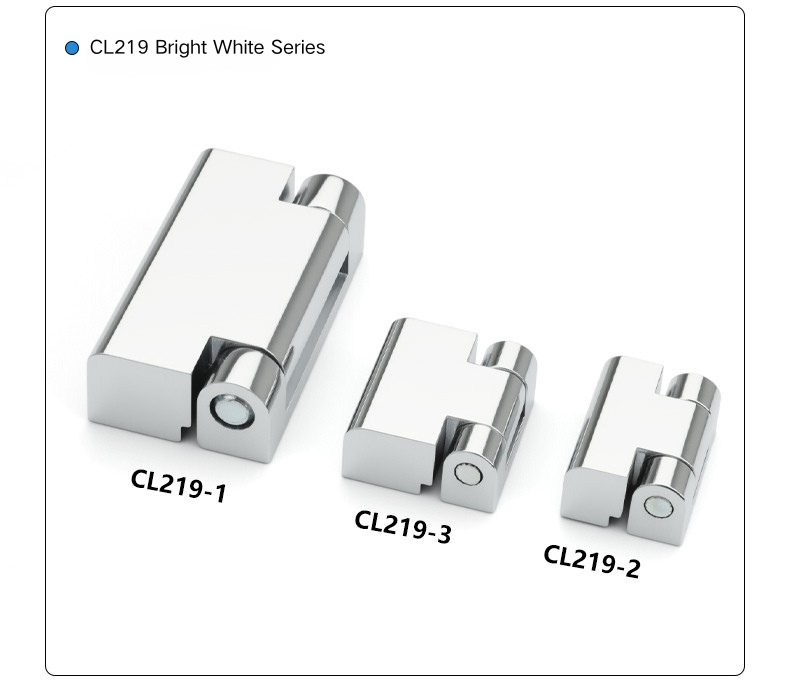

전기 캐비닛 표면 장착형 힌지는 세 가지 크기로 제공됩니다. CL219-1은 전체 설치 공간이 60 × 34.3mm이고 내부 리프 길이가 45mm이며 M5 장착 나사 4개를 갖춘 가장 큰 모델입니다. CL219-2는 전체 크기가 30 × 22mm로 가장 작으며 내부 스팬은 22mm이고 M4 나사 4개입니다. CL219-3은 전체 크기가 30 × 27.5mm로 둘 사이에 속하며 내부 스팬은 22mm이고 M4 나사 4개도 포함되어 있습니다. 이는 CL219-2보다 약간 크지만 너비와 나사 크기는 동일합니다.

전기 캐비닛 표면 장착형 힌지 모델 중에서 선택하는 것은 도어 패널 크기와 힌지가 전달해야 하는 하중에 따라 결정됩니다. CL219-1은 더 크거나 무거운 캐비닛 도어에 적합한 선택입니다. CL219-2는 더 가볍고 컴팩트한 인클로저에 적합합니다. CL219-3은 그 사이에 위치하여 동일한 설치 공간 너비를 유지하면서 CL219-2보다 약간 더 높은 높이를 제공합니다. 세 개 모두 180°로 열립니다.

마감 및 재료 옵션

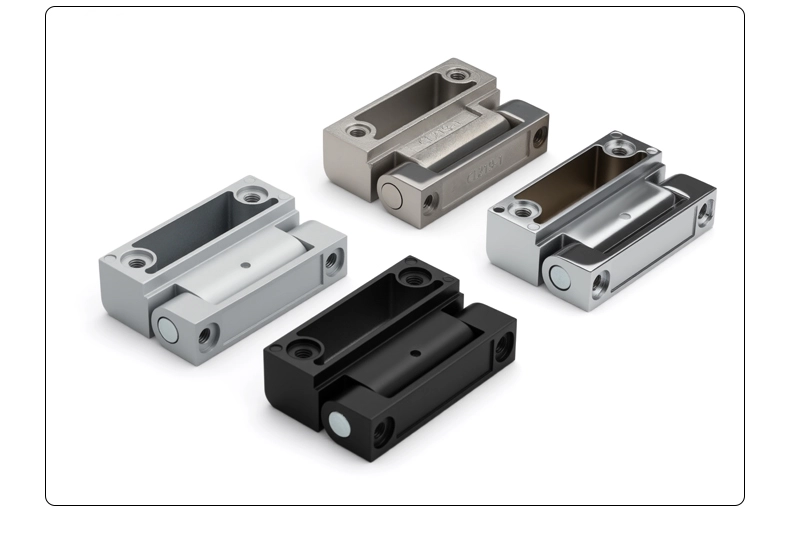

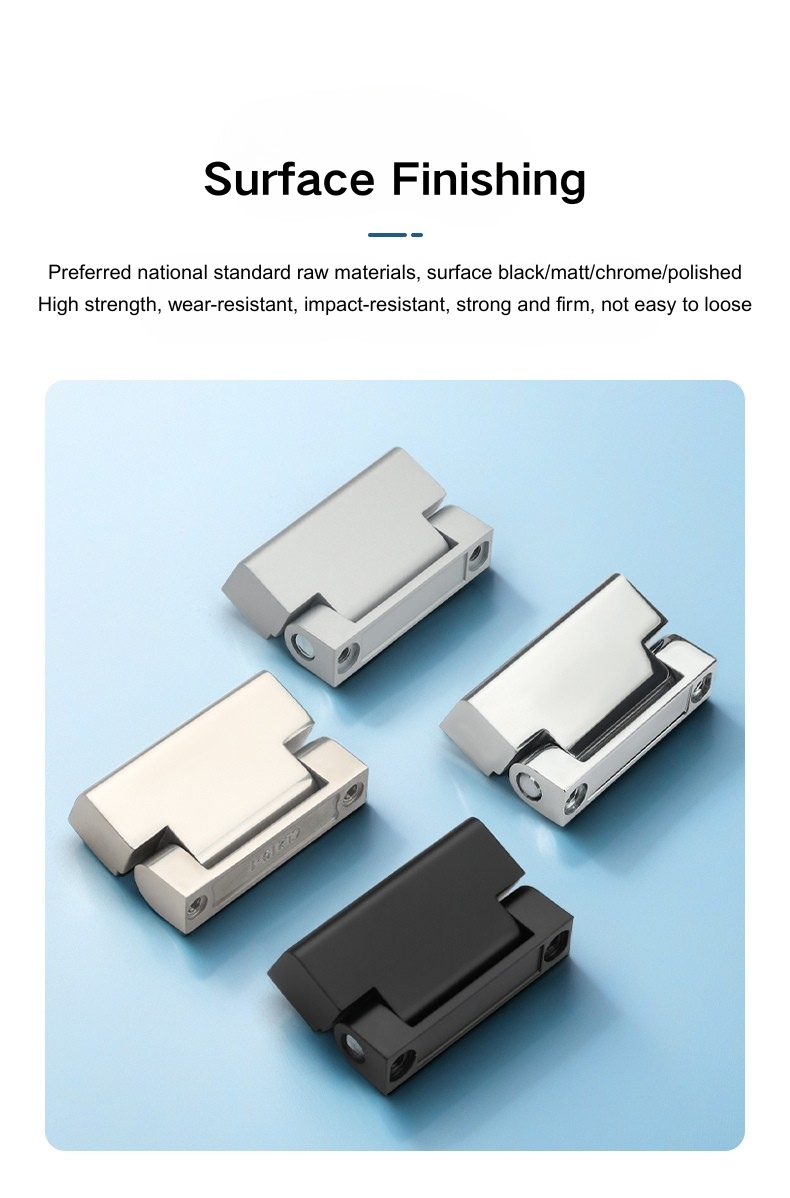

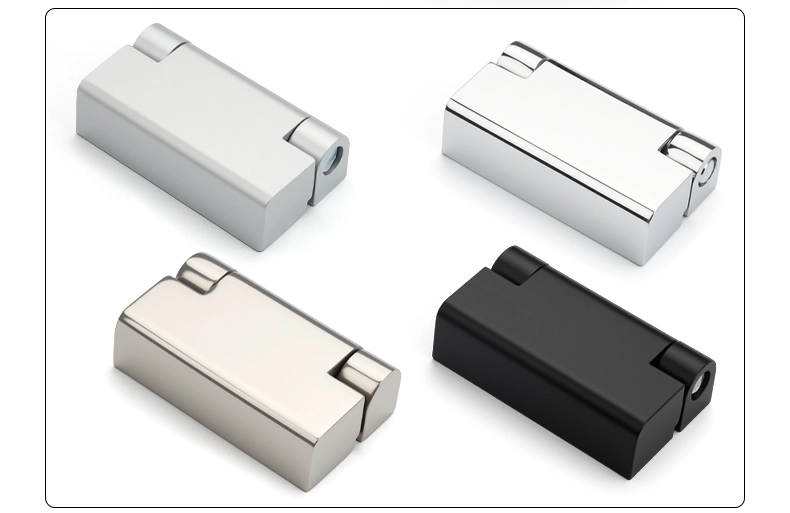

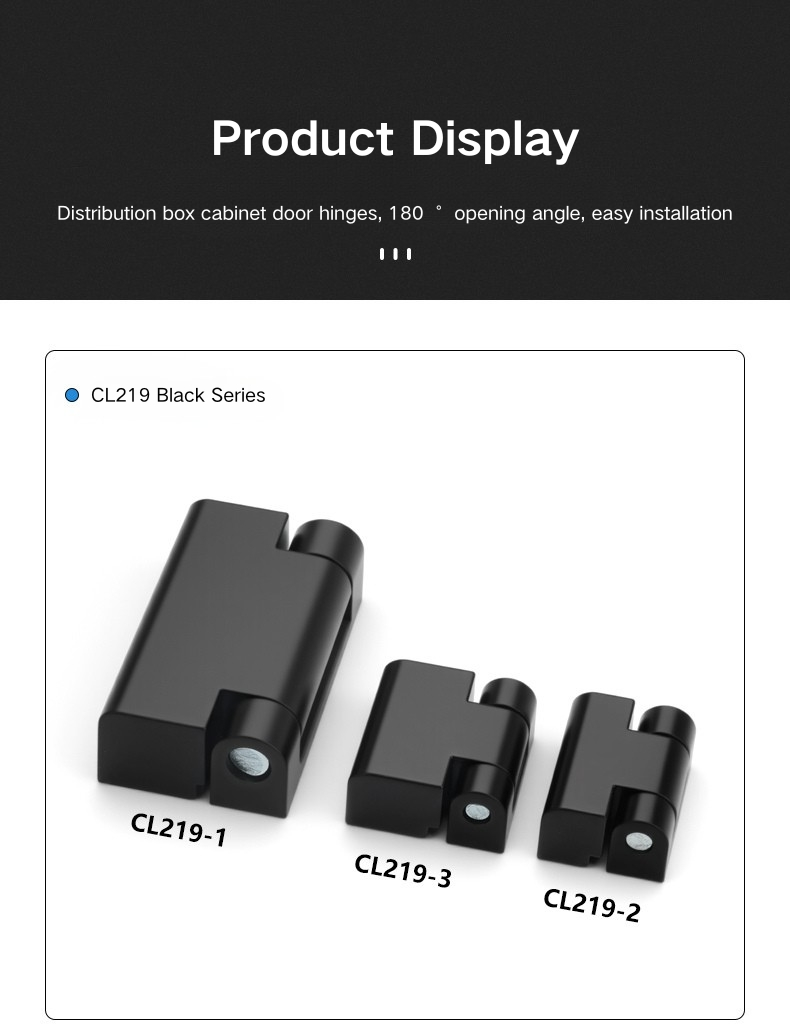

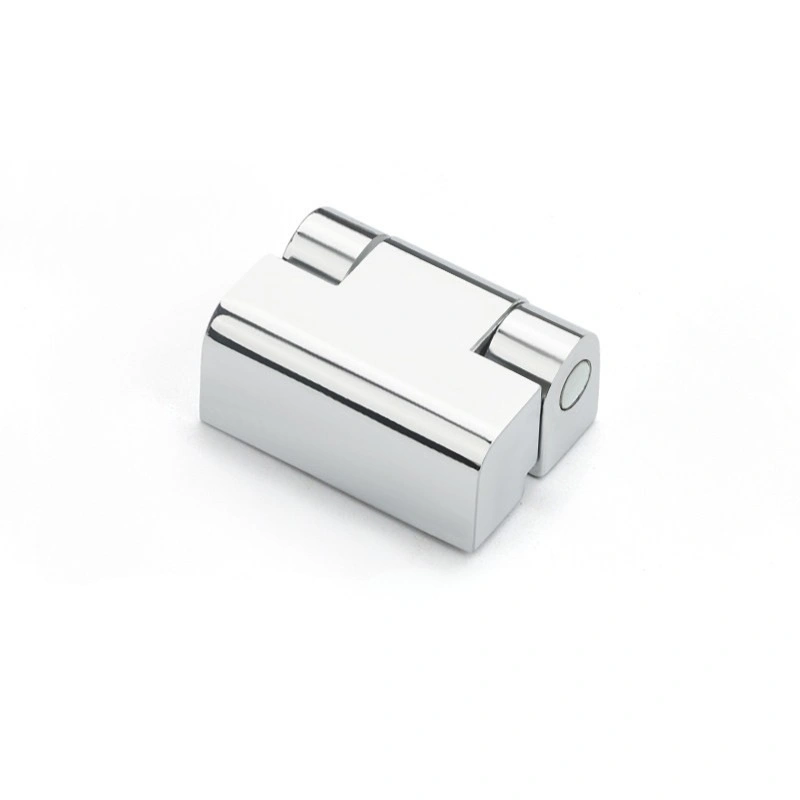

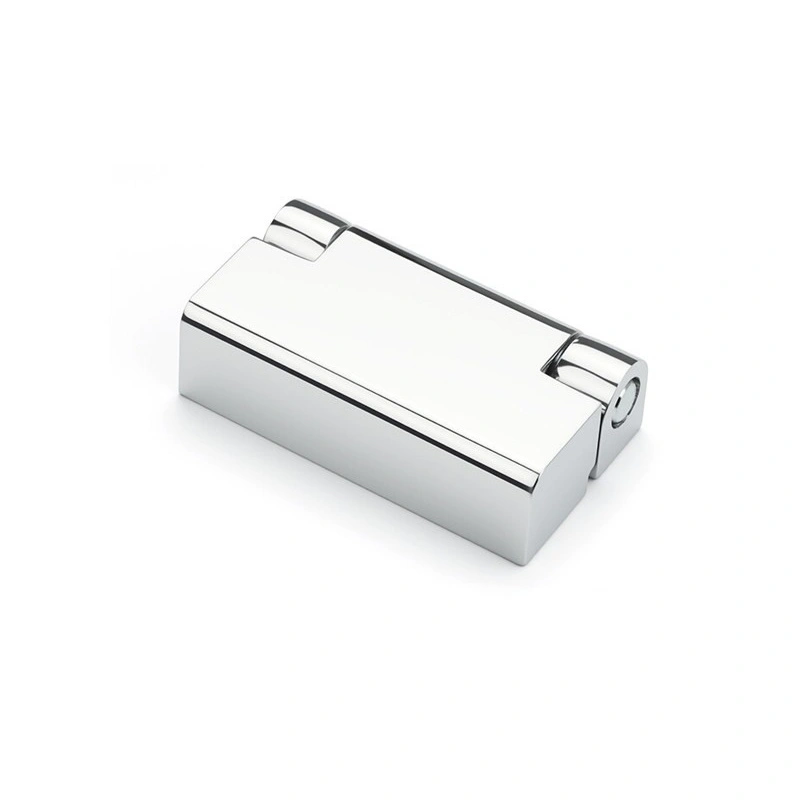

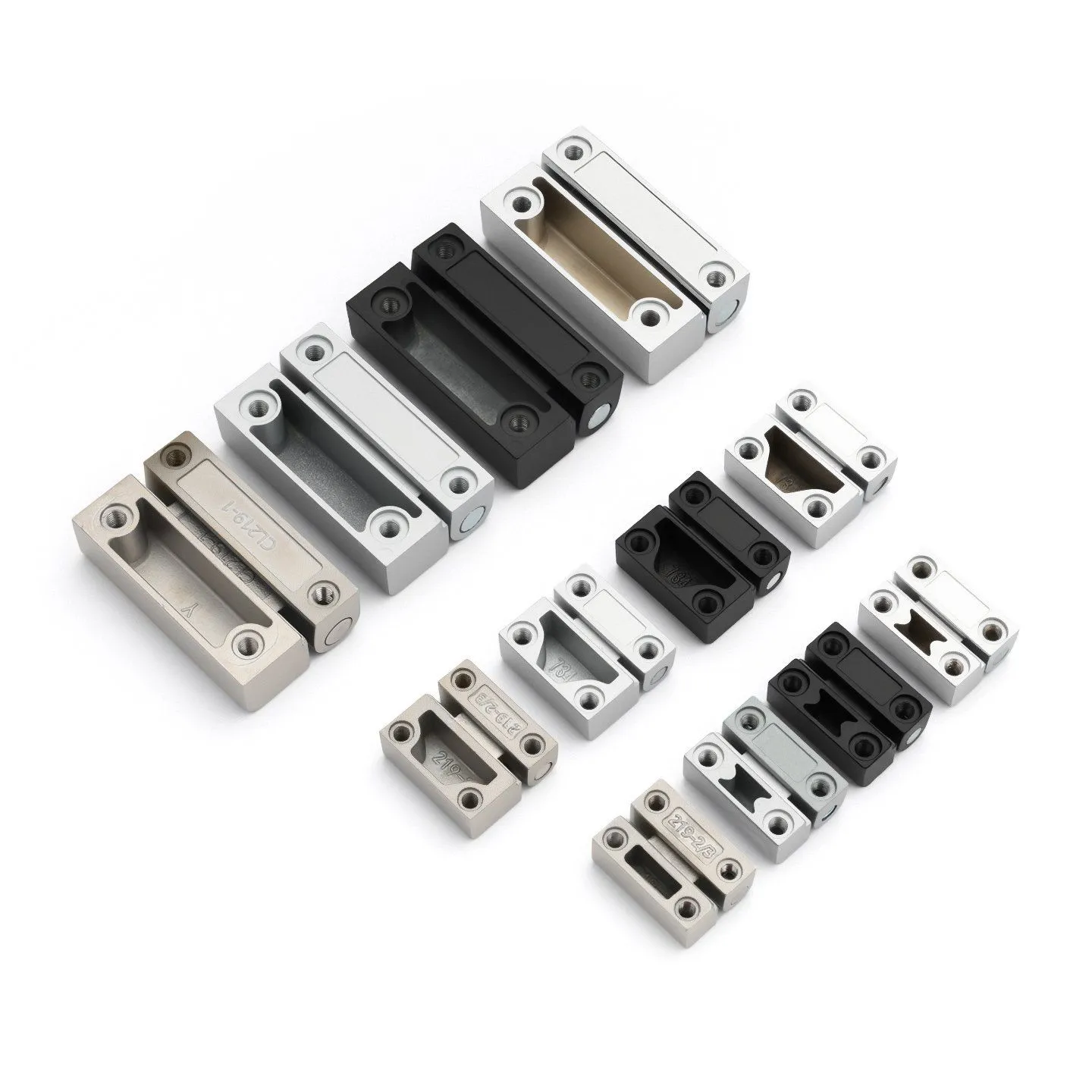

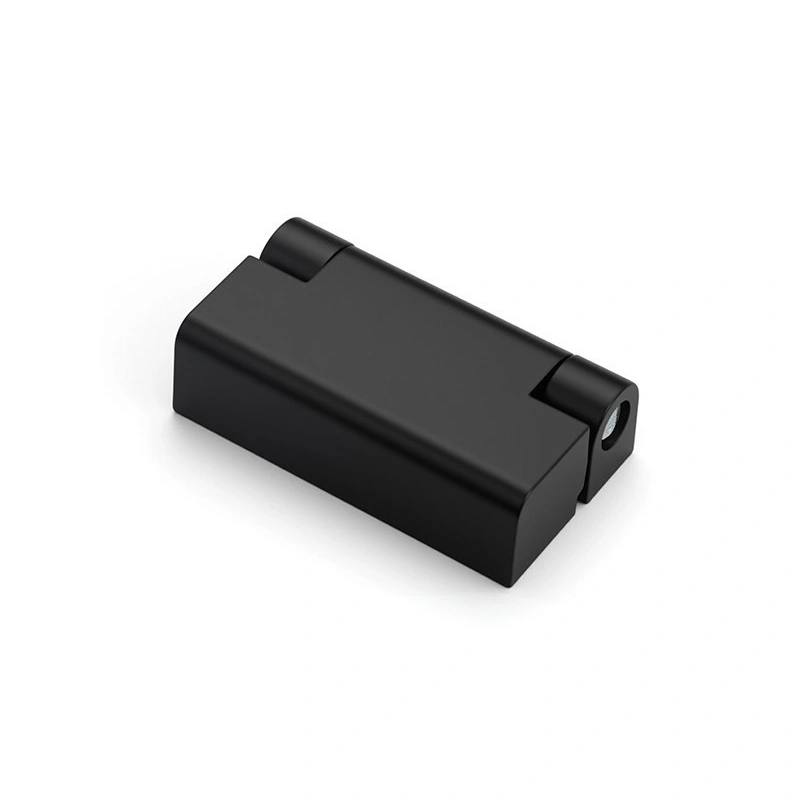

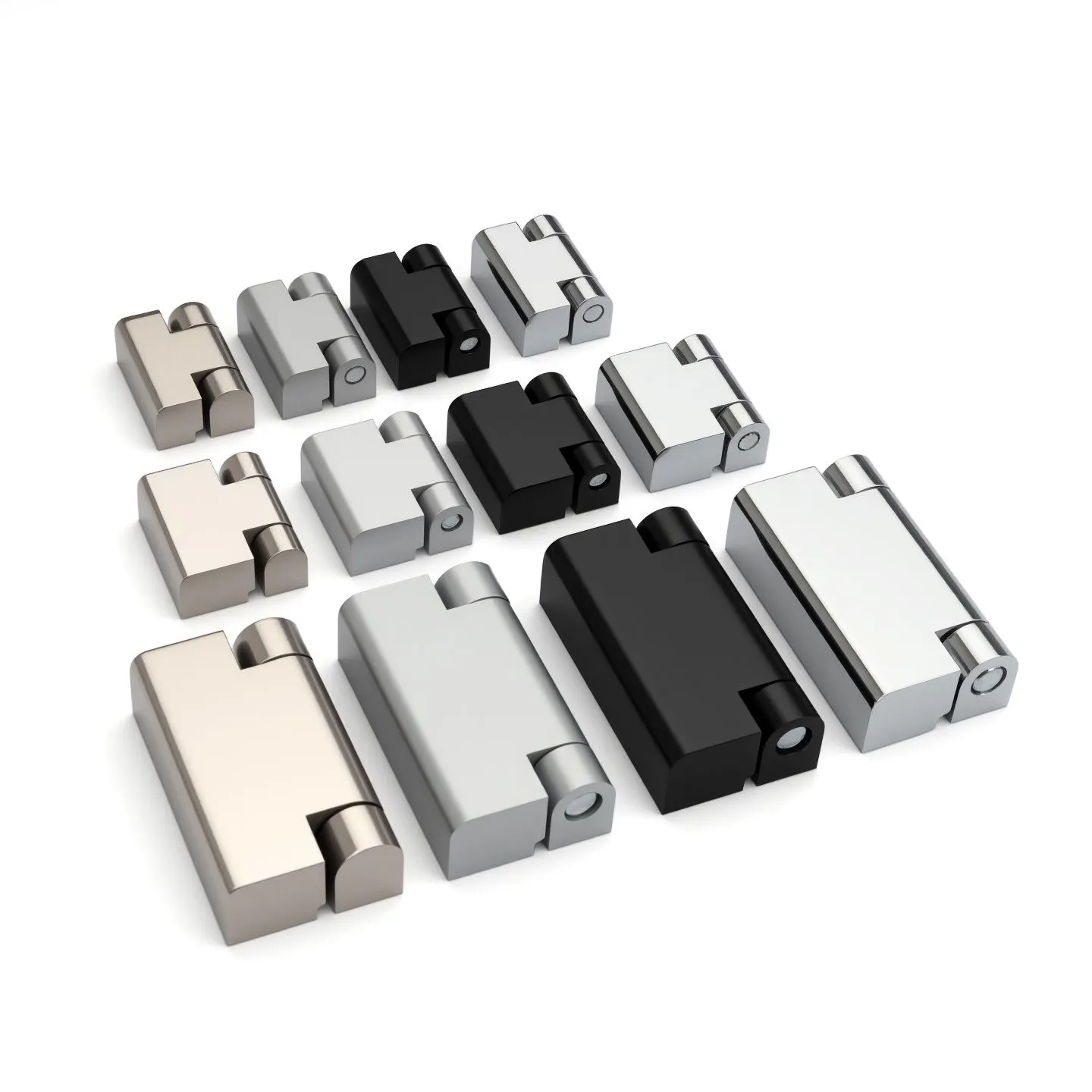

전기 캐비닛 표면 장착형 힌지의 각 모델은 검정색 아연 합금, 무광택 마감 아연 합금, 밝은 크롬 아연 합금 및 거울 마감 스테인리스강의 네 가지 변형으로 제공됩니다. 세 가지 아연 합금 옵션은 다양한 캐비닛 미관에 맞는 다양한 표면 외관을 제공합니다. 검은색은 어둡거나 분체 코팅된 인클로저용, 무광택은 광택이 적은 산업용 외관, 밝은 크롬은 고사양 패널의 광택 외관을 제공합니다.

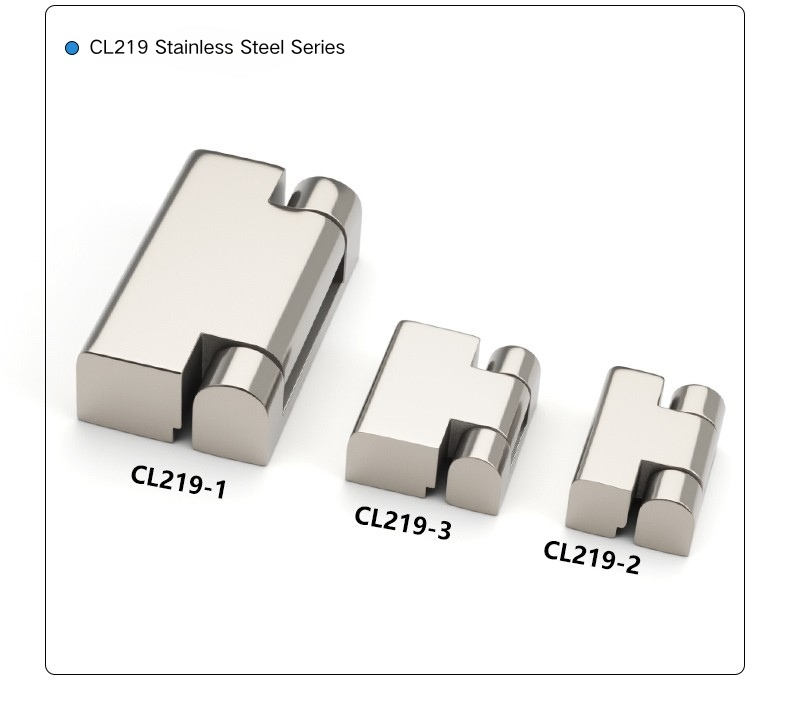

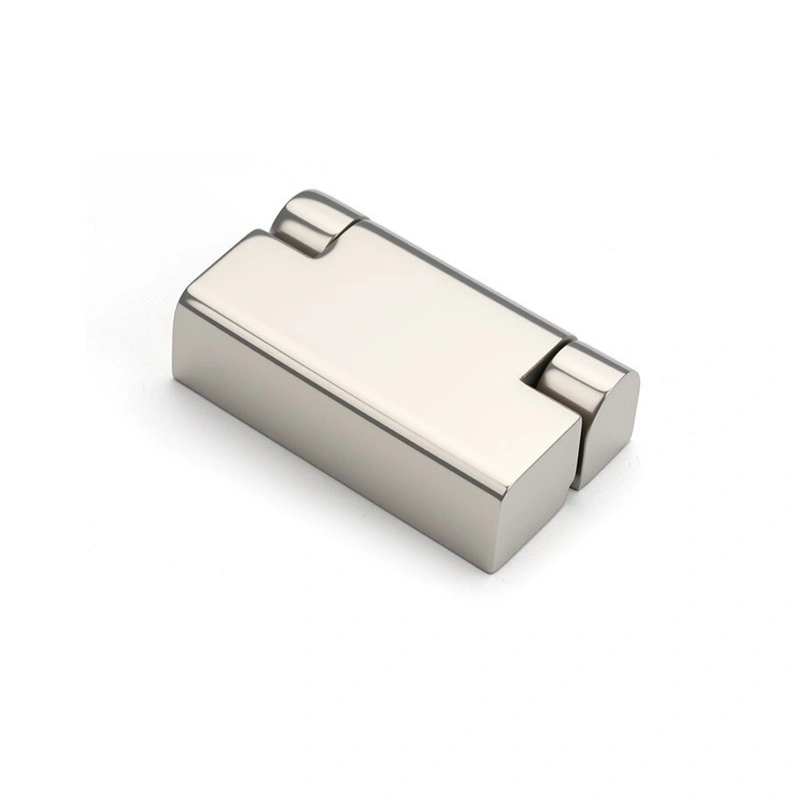

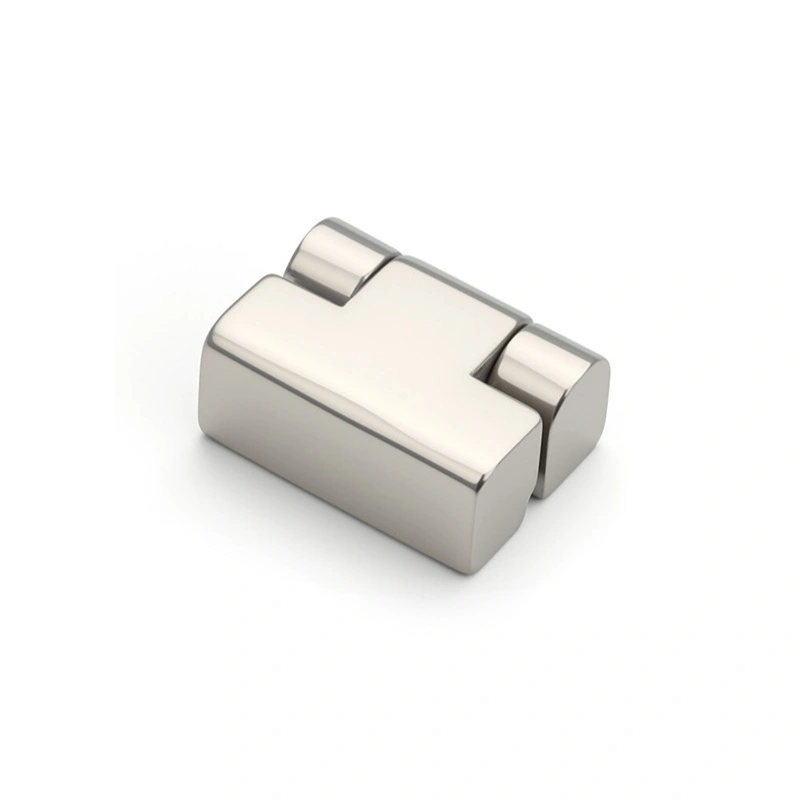

전기 캐비닛 표면 장착형 힌지의 스테인리스 스틸 버전은 거울 광택 처리를 사용하여 브러시 마감이나 새틴 마감이 아닌 반사적이고 매끄러운 표면을 제공합니다. 캐비닛이 옥외, 해안 근처 또는 습도가 일반적인 요인인 경우에는 스테인레스 스틸 거울 마감 버전이 더 합리적인 선택입니다. 아연 합금 옵션은 실내에서는 괜찮지만 시간이 지남에 따라 젖거나 염분이 많은 환경에서는 잘 견디지 못합니다. 표준 실내 캐비닛 응용 분야의 경우 모든 아연 합금 마감재는 정상적인 조건에서 잘 유지됩니다.

열림 각도 및 도어 제어

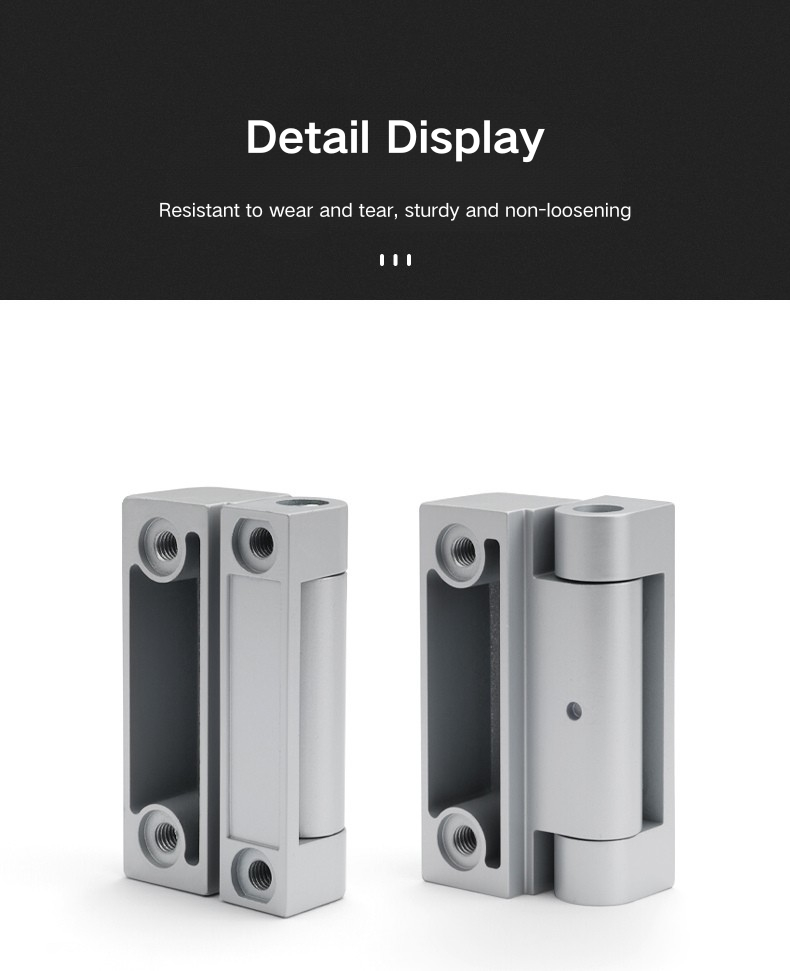

전기 캐비닛 표면 장착형 힌지의 세 가지 모델은 모두 180°로 열리므로 캐비닛 도어가 인접한 패널이나 벽에 대해 완전히 평평하게 회전할 수 있습니다. 180° 스윙은 부분적으로만 열리는 문이 내부에 접근하거나 근처 장비 주변에서 작업하는 데 방해가 되는 좁은 장소에서 유용합니다. 표면 장착형 디자인의 경우 힌지는 도어와 프레임의 외부 면에 위치합니다. 도어를 닫으면 볼 수 있습니다. 또한 이는 설치가 간단하고 나중에 도어를 분해하지 않고도 힌지를 쉽게 확인하거나 교체할 수 있다는 것을 의미합니다. 이로 인해 설치가 간단해지며(라우팅이나 컷아웃 준비가 필요하지 않음) 또한 도어 패널을 분해하지 않고도 힌지를 쉽게 검사하거나 교체할 수 있습니다.

FAQ

Q1: CL219 시리즈에는 어떤 크기가 있나요?

CL219 시리즈에는 세 가지 모델이 있습니다. CL219-1은 전체 크기가 60 × 34.3mm로 가장 큽니다. CL219-3은 30 × 27.5mm의 중간 크기입니다. CL219-2는 30×22mm로 가장 작다. 세 가지 모두 동일한 기본 디자인과 180° 개방 각도를 공유합니다.

Q2: 장착에 사용되는 나사 크기는 무엇입니까?

CL219-1은 장착을 위해 4개의 M5 나사를 사용합니다. CL219-2 및 CL219-3은 모두 4개의 M4 나사를 사용합니다. 나사 길이는 도어 패널과 프레임 두께에 따라 선택해야 합니다.

Q3: 어떤 마감 옵션을 사용할 수 있나요?

각 CL219 모델은 검정색 아연 합금, 무광택 아연 합금, 밝은 크롬 아연 합금 및 거울 마감 스테인리스 스틸로 제공됩니다. 아연 합금 옵션은 실내 캐비닛 응용 분야에 적합합니다. 스테인레스 스틸 거울 마감은 실외 또는 습도가 높은 환경에 더 좋습니다.

Q4: CL219 캐비닛 힌지의 열림 각도는 얼마입니까?

세 가지 CL219 모델은 모두 180°로 열리므로 도어가 완전히 평평하게 회전할 수 있습니다. 이는 전체 도어 공간이 필요하거나 캐비닛 주변 공간이 제한된 설치에 유용합니다.

Q5: 이 경첩은 은폐형입니까 아니면 표면 장착형입니까?

CL219는 표면 장착형 힌지입니다. 움푹 들어가거나 숨겨지지 않고 문과 프레임의 외부 면에 위치합니다. 컷아웃이나 라우팅이 필요하지 않기 때문에 설치가 더 간단해지고 설치 후에도 검사 또는 교체를 위해 힌지에 접근할 수 있습니다.

Q6: 스테인리스 스틸 버전이 실외 인클로저에 적합합니까?

예. 거울 마감 처리된 스테인리스 스틸 CL219는 부식 방지 304등급 소재를 사용하며 실외 스위치기어, 해안 환경 또는 시간이 지남에 따라 인클로저가 습기에 노출되는 모든 설치에 적합합니다.

Q7: CL219-1, CL219-2, CL219-3 중에서 어떻게 선택합니까?

도어 패널 크기와 무게를 기준으로 선택하세요. CL219-1은 가장 크며 더 무겁거나 더 큰 문에 적합합니다. CL219-2는 가장 작으며 소형 또는 경량 인클로저에서 잘 작동합니다. CL219-3은 중간 크기이며 크기와 적재 용량 모두에서 둘 사이에 위치합니다.
