배전반 탈착식 힌지

Yitai Lock에서 제어 캐비닛 하드웨어를 대량으로 소싱하는 경우, 배전반 탈착식 힌지 CL250 시리즈는 주문하기 전에 여러 모델을 비교해 볼 가치가 있습니다. 구조 설계는 일관되지만 치수는 모델마다 다르기 때문입니다. 탈착식 설계로 인해 일단 설치하면 도구 없이도 도어를 들어 올릴 수 있으며 이는 조립 라인과 현장 유지 관리 모두에 실용적인 기능입니다. 나사 설치와 용접 설치 방법이 모두 지원되므로 힌지는 수정 없이 대부분의 제작 작업 흐름에 적합합니다.

모델 옵션 및 치수

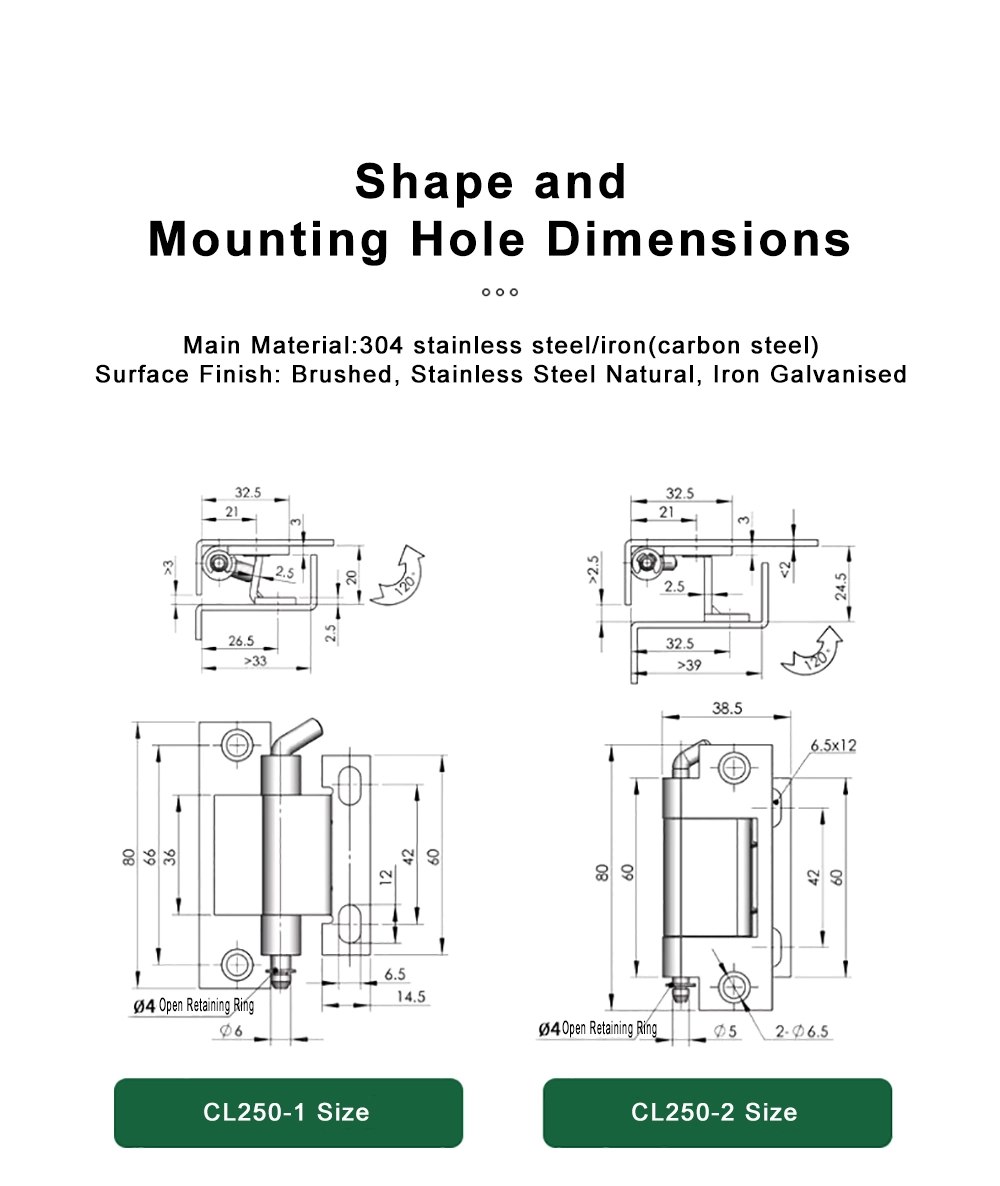

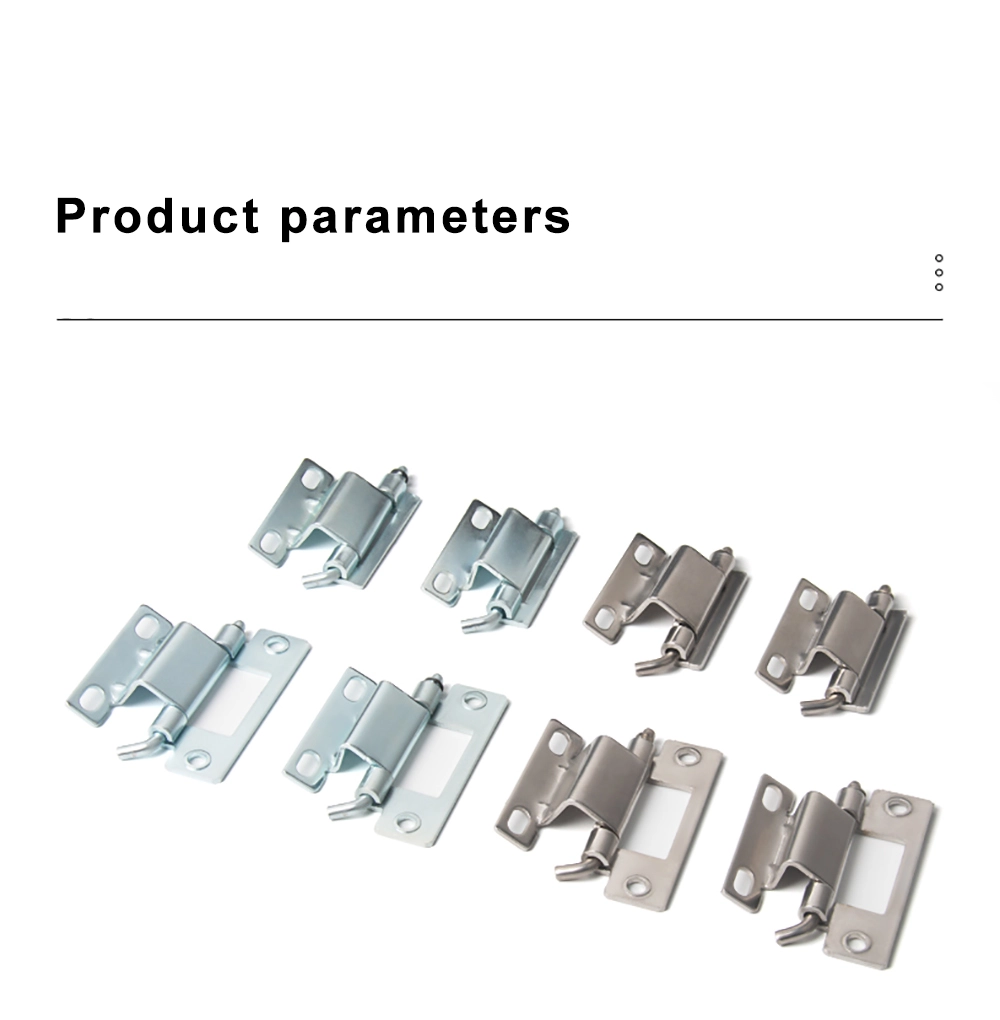

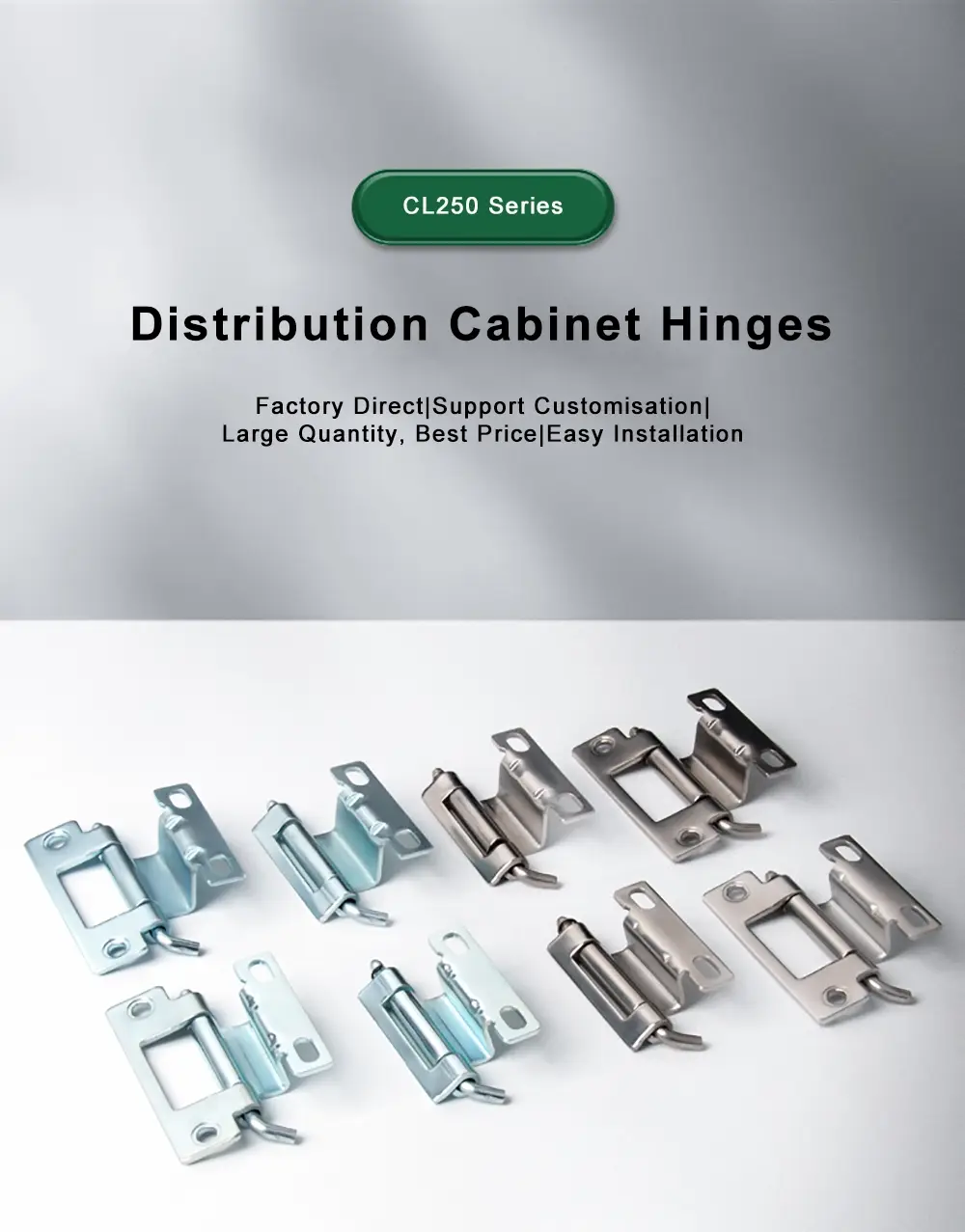

분전반 탈부착형 힌지 CL250 시리즈는 기본 구조는 동일하지만 크기가 다른 4가지 모델을 포괄합니다. CL250-1은 전체 높이 80mm, 힌지 본체 66mm, 전체 깊이 33mm, 배럴 직경 Φ6mm입니다. CL250-2는 전체 높이 80mm를 공유하며 본체 길이 60mm, 깊이 39mm 이상, 6.5 x 12mm 간격으로 2개의 Φ6.5mm 장착 구멍이 있는 Φ5mm 배럴을 사용합니다.

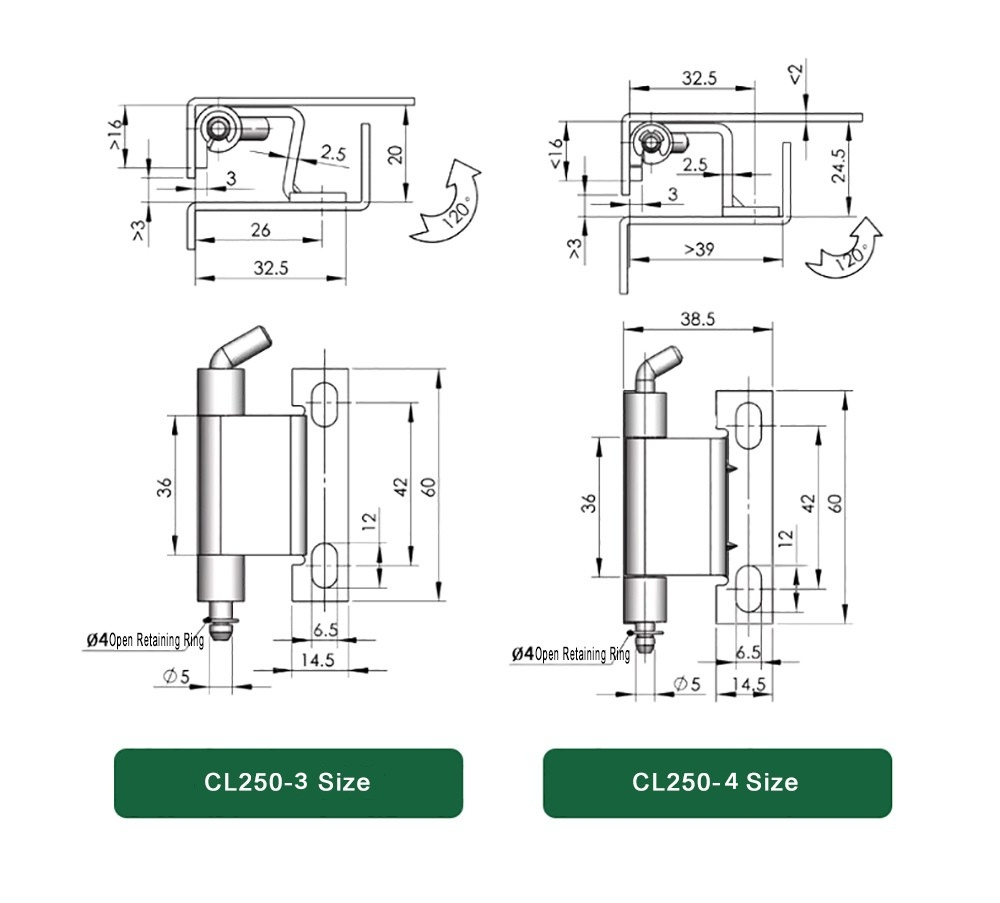

CL250-3 및 CL250-4는 분전반 탈착식 힌지 제품군 중 더욱 컴팩트한 옵션입니다. 둘 다 힌지 본체 높이가 36mm이고 전체 높이가 60mm이며 베이스 너비가 14.5mm이고 배럴이 Φ5mm입니다. CL250-3의 깊이는 32.5mm이고 CL250-4의 깊이는 38.5mm입니다. 네 가지 모델 모두 Φ4 개방형 고정 링을 사용하여 핀을 제자리에 고정합니다.

로드 유형 및 개방 각도

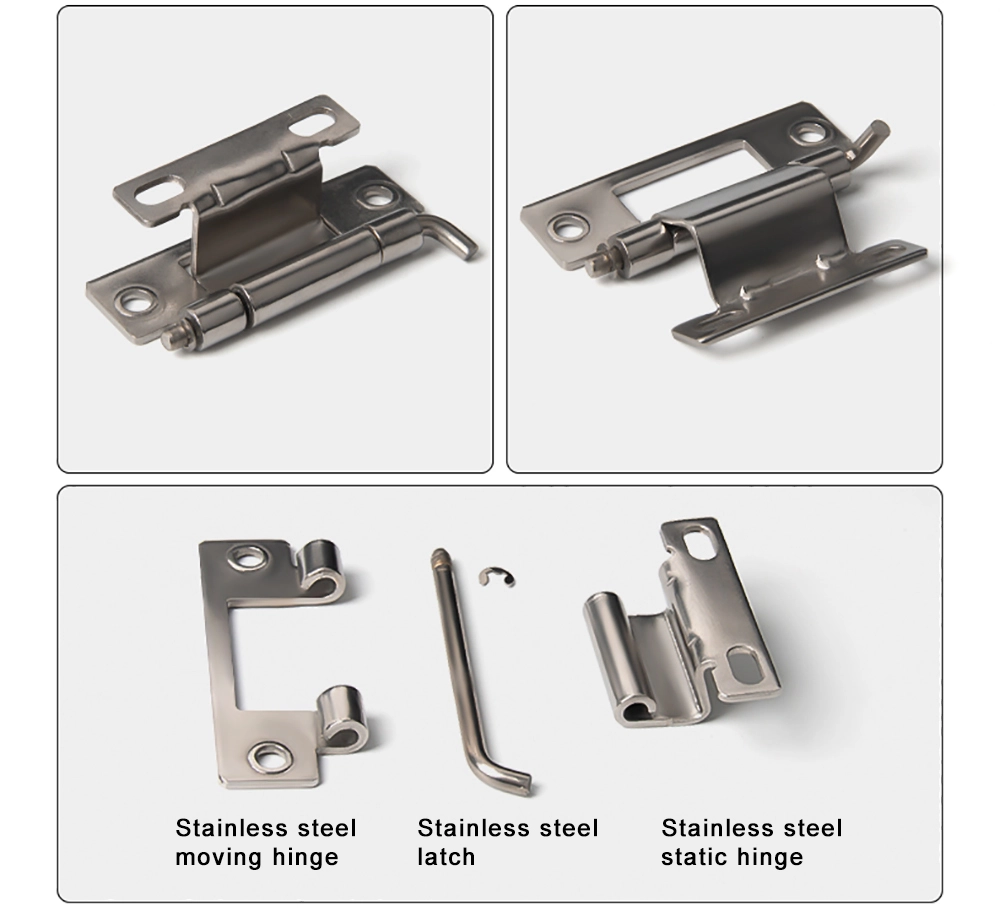

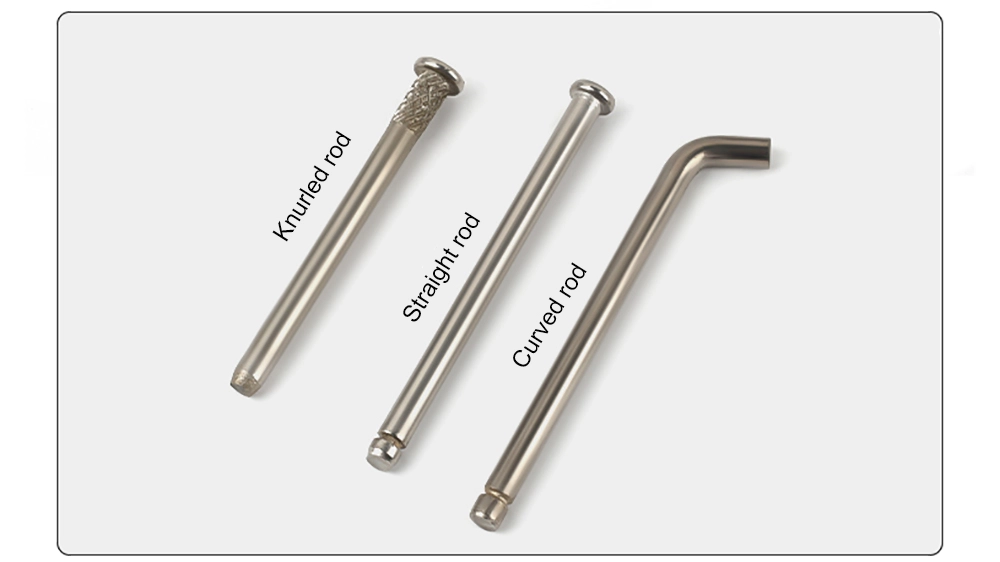

배전반 탈착식 힌지의 보다 실용적인 세부 사항 중 하나는 널링, 직선, 곡선의 세 가지 로드 유형을 선택할 수 있다는 것입니다. 널링 로드는 핀에 그립감을 더해 진동 시 풀림을 방지하는 데 도움이 됩니다. 직선 로드는 표준 옵션이며 대부분의 일반적인 인클로저 응용 분야에 적합합니다. 구부러진 막대는 손으로 핀을 쉽게 제거할 수 있도록 모양이 되어 있어 힌지에 자주 접근하거나 좁은 공간에 있는 경우 유용할 수 있습니다.

배전반 탈착식 힌지의 모든 막대 유형은 일단 장착되면 핀을 잠그는 동일한 Φ4 개방형 고정 링과 함께 작동합니다. 전체 CL250 시리즈의 열림 각도는 약 120°로, 180°를 완전히 회전하지 않고도 대부분의 캐비닛 도어 접근 요구에 충분한 공간을 제공합니다.

설치 및 장착

배전반 탈착식 힌지는 나사 장착과 용접이라는 두 가지 설치 방법을 지원합니다. 즉, 제작된 판금 인클로저와 볼트로 결합된 캐비닛 어셈블리 모두에 사용할 수 있습니다. 나사 장착을 위해 CL250-1은 단일 Φ6.5mm 슬롯을 사용하는 반면, CL250-2 및 CL250-3/4 모델은 설치 중 위치 조정이 가능한 타원형 슬롯 또는 이중 구멍을 사용합니다.

배전반 탈착식 경첩을 설치한 후에는 도구가 필요 없이 핀을 당겨 도어 리프를 제거할 수 있습니다. 따라서 배선 접근이나 내부 유지 관리를 위해 정기적인 도어 제거가 필요한 인클로저에 매우 적합합니다. 고정 링은 정기적인 사용 중에 핀이 느슨해지는 것을 방지하므로 작동 중에 도어가 예기치 않게 빠질 위험이 없습니다.

응용 시나리오

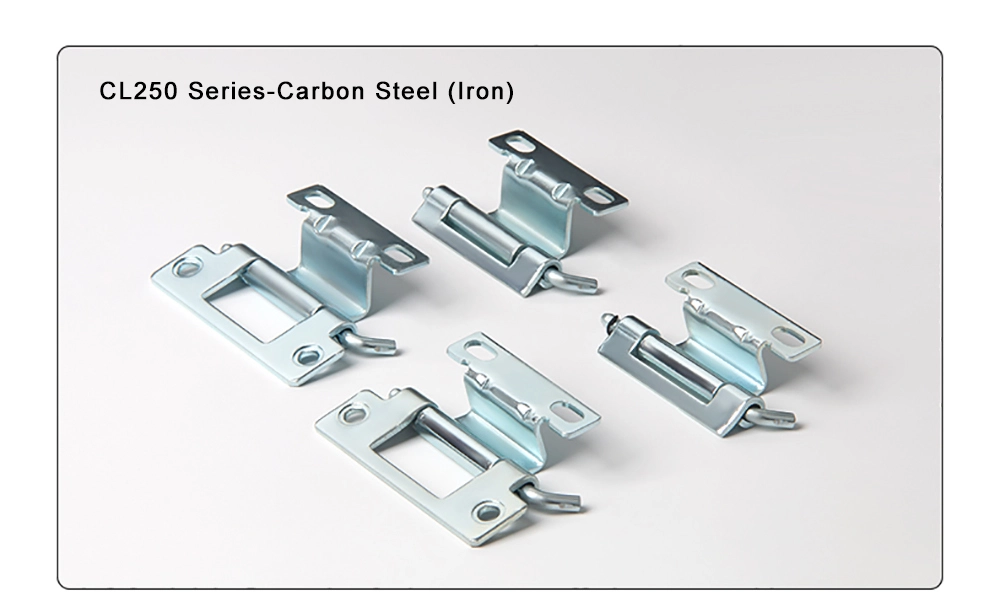

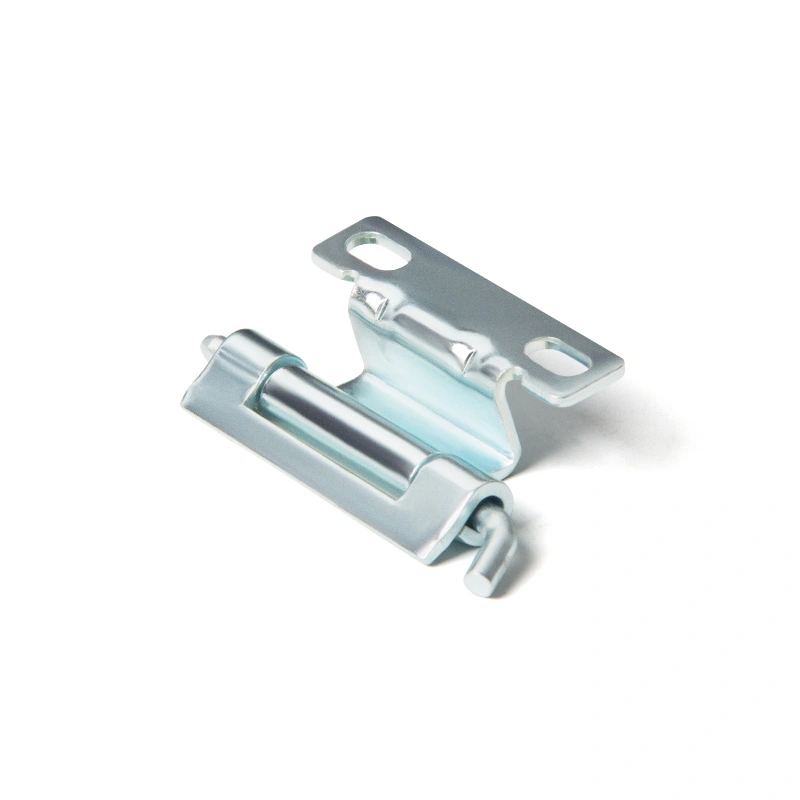

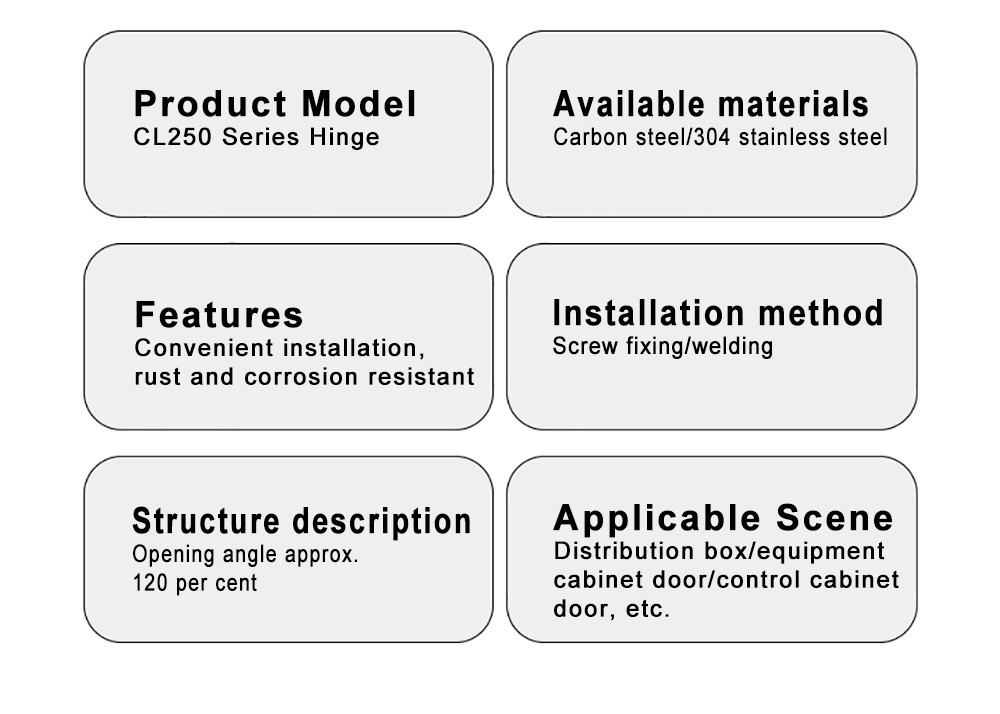

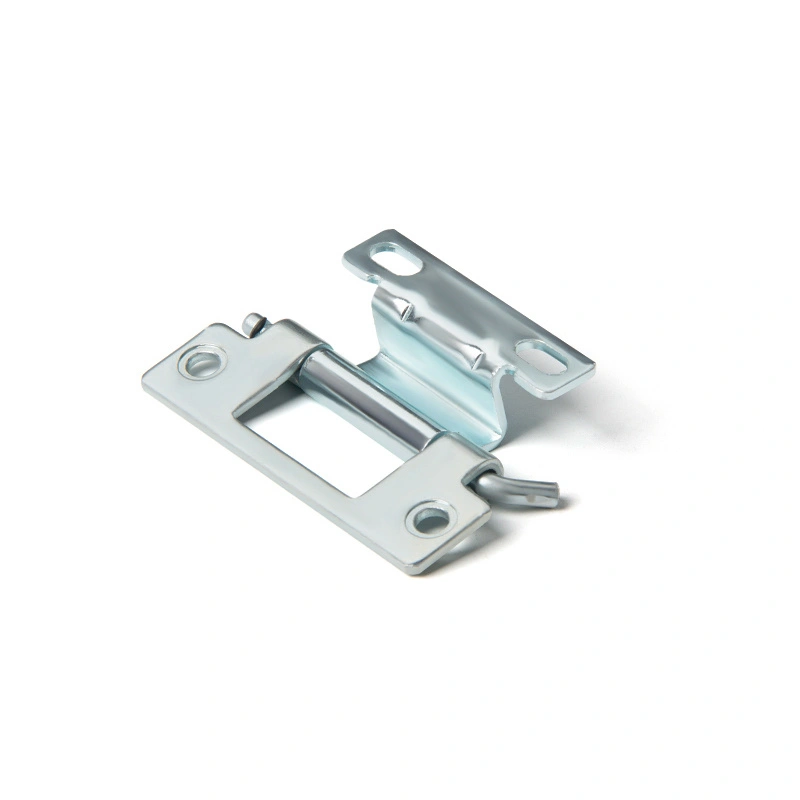

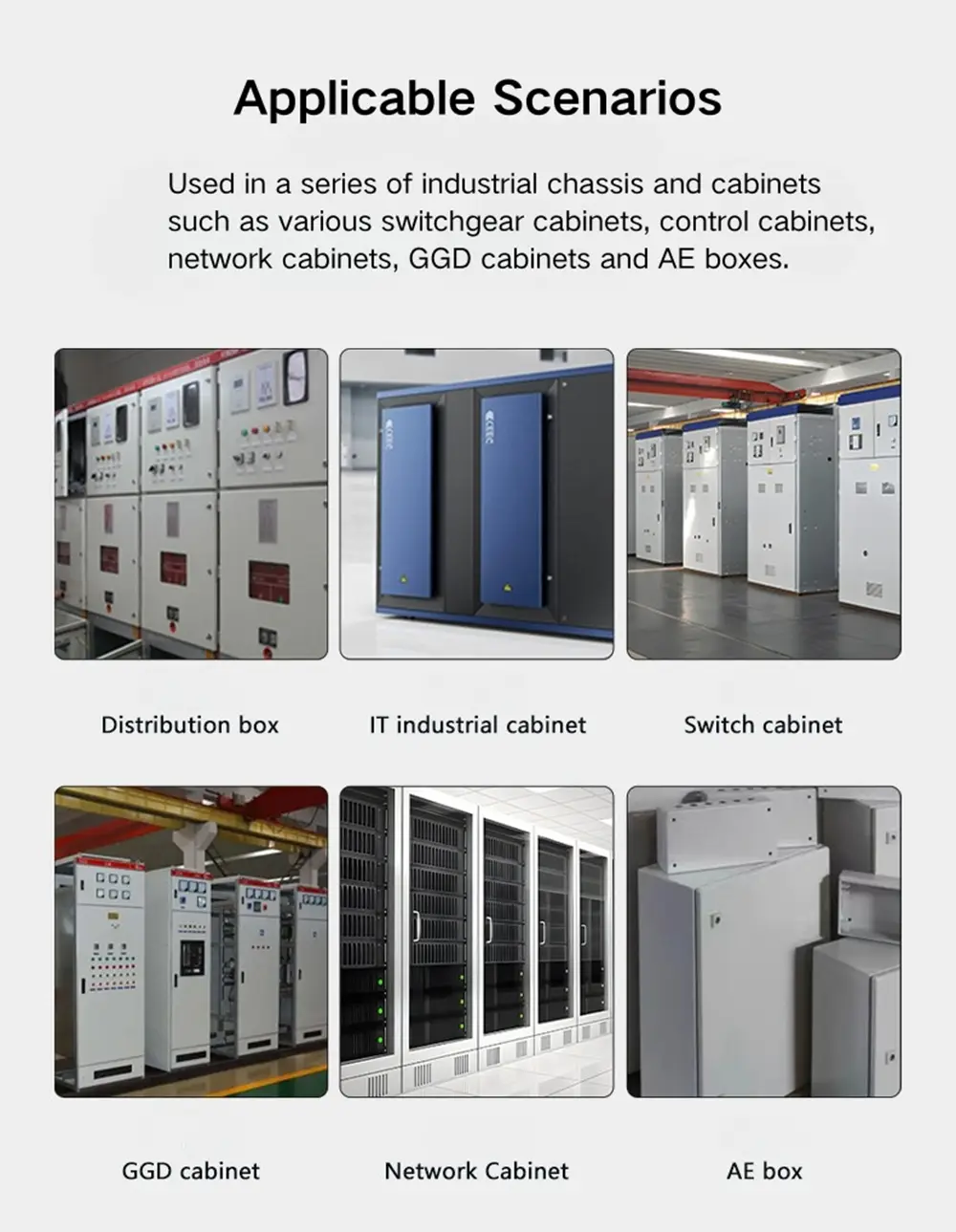

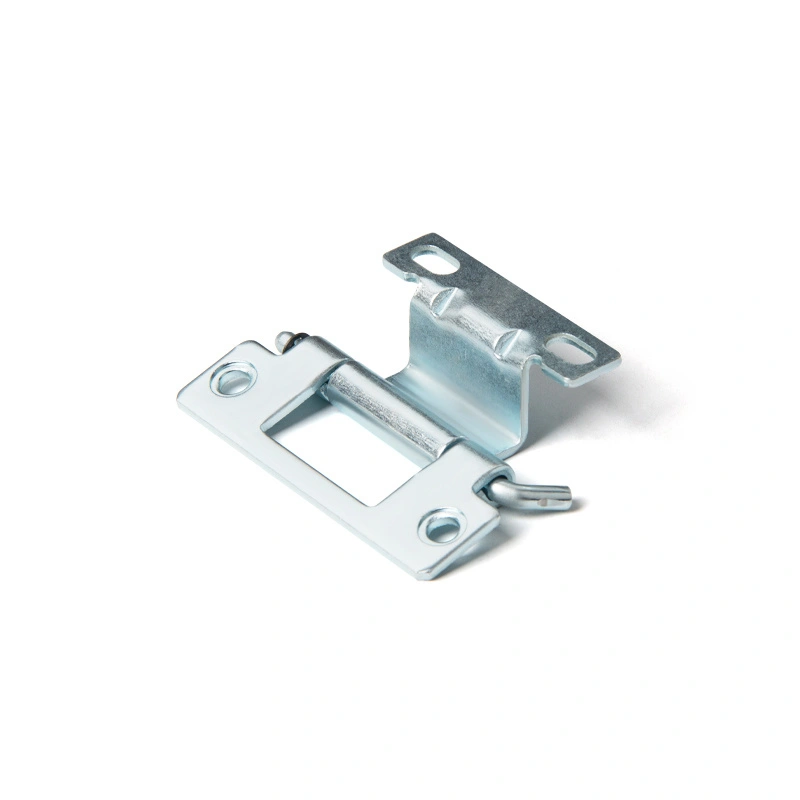

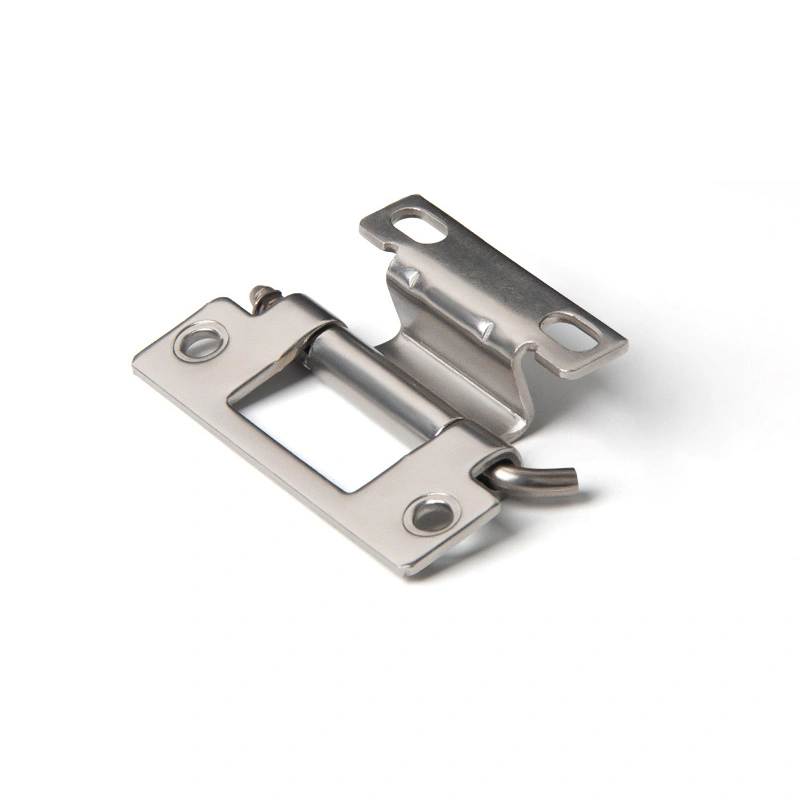

배전반 탈착식 힌지는 배전함, 제어 캐비닛 도어 및 산업용 장비 인클로저 등 프레임을 분해하지 않고도 도어를 깔끔하게 분리해야 하는 모든 곳에 가장 자주 사용됩니다. 120° 개방 각도는 대부분의 설치에서 패널 내부에 편안하게 접근하기에 충분하며 나사 장착과 용접이 모두 지원되므로 조정 없이 대부분의 캐비닛 제작 설정에 맞습니다. 재료 측면에서 아연 도금 탄소강 분배 패널 탈착식 힌지는 건조한 조건의 표준 실내 인클로저에 적합합니다. 304 스테인리스 스틸 버전은 실외 스위치기어, 해안 설치 또는 캐비닛이 시간이 지남에 따라 습기나 부식을 처리하게 되는 모든 곳에 더 적합합니다. 304 스테인리스 스틸 버전은 실외 스위치기어, 해안 설치 또는 시간이 지남에 따라 인클로저가 습기나 부식성 조건에 노출되는 모든 애플리케이션에 더 적합합니다.

FAQ

Q1: CL250 시리즈에는 어떤 모델이 포함되어 있나요?

CL250 시리즈에는 CL250-1, CL250-2, CL250-3, CL250-4의 네 가지 모델이 있습니다. 모두 동일한 구조 설계와 개방 각도를 공유합니다. 차이점은 크기와 장착 구멍 구성입니다. 도어 패널 치수 및 하중 요구 사항에 따라 선택하십시오.

Q2: CL250 힌지의 열림 각도는 어떻게 되나요?

4개의 CL250 모델은 모두 약 120°까지 열립니다. 이는 모델 크기나 재질에 관계없이 전체 시리즈에서 일관됩니다.

Q3: 어떤 로드 유형을 사용할 수 있나요?

CL250 힌지는 널링형, 직선형, 곡선형의 세 가지 로드 유형으로 제공됩니다. 널링 로드는 진동으로 인해 풀리는 것을 방지합니다. 직선 막대는 표준 옵션입니다. 곡선 로드를 사용하면 단단하거나 자주 접근하는 설치에서 손으로 핀을 쉽게 제거할 수 있습니다.

Q4: 일단 설치된 핀은 어떻게 고정되나요?

모든 CL250 모델은 Φ4 개방형 고정 링을 사용하여 일반적인 사용 중에 힌지 핀을 제자리에 고정합니다. 도어 제거가 필요할 때 도구 없이 손으로 핀을 제거할 수 있습니다.

Q5: 어떤 설치 방법이 지원됩니까?

CL250 힌지는 캐비닛 제작 방법에 따라 나사 장착 또는 용접으로 설치할 수 있습니다. 장착 구멍 구성은 모델마다 다릅니다. 슬롯 크기 및 간격 세부정보는 치수 도면을 참조하세요.

Q6: 어떤 자료를 사용할 수 있나요?

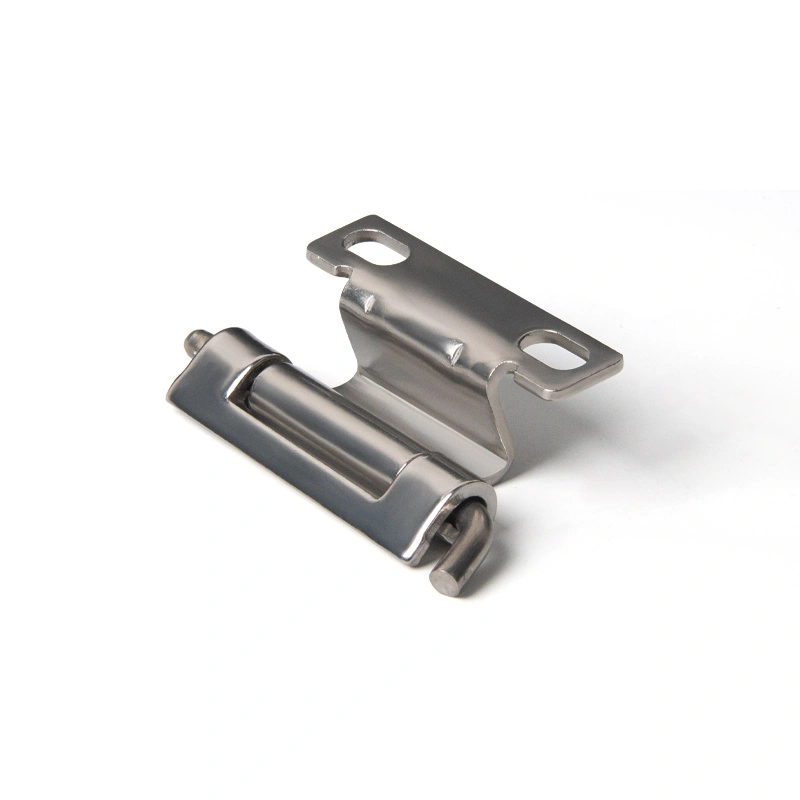

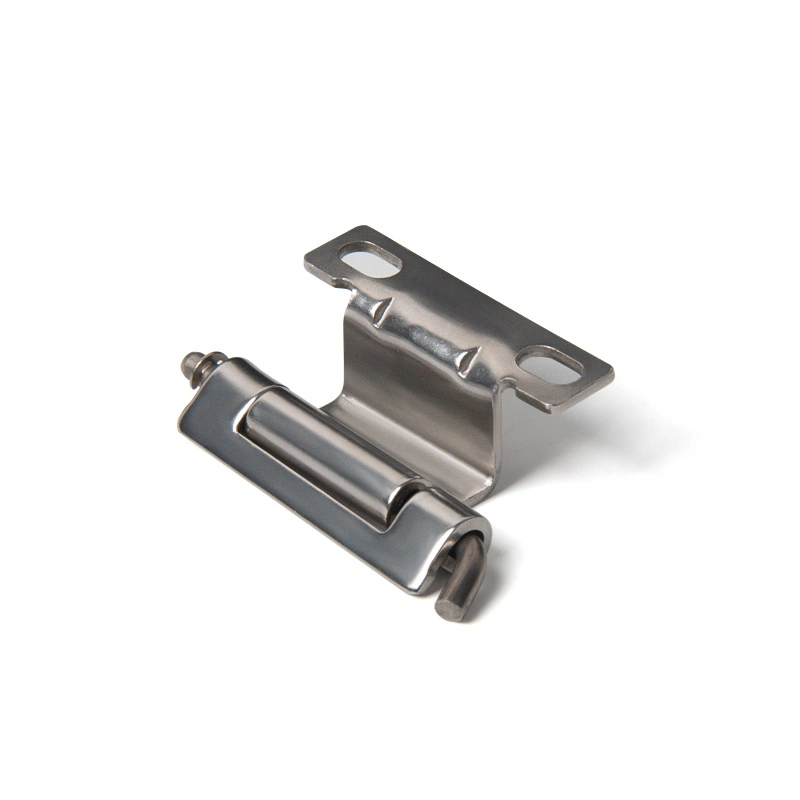

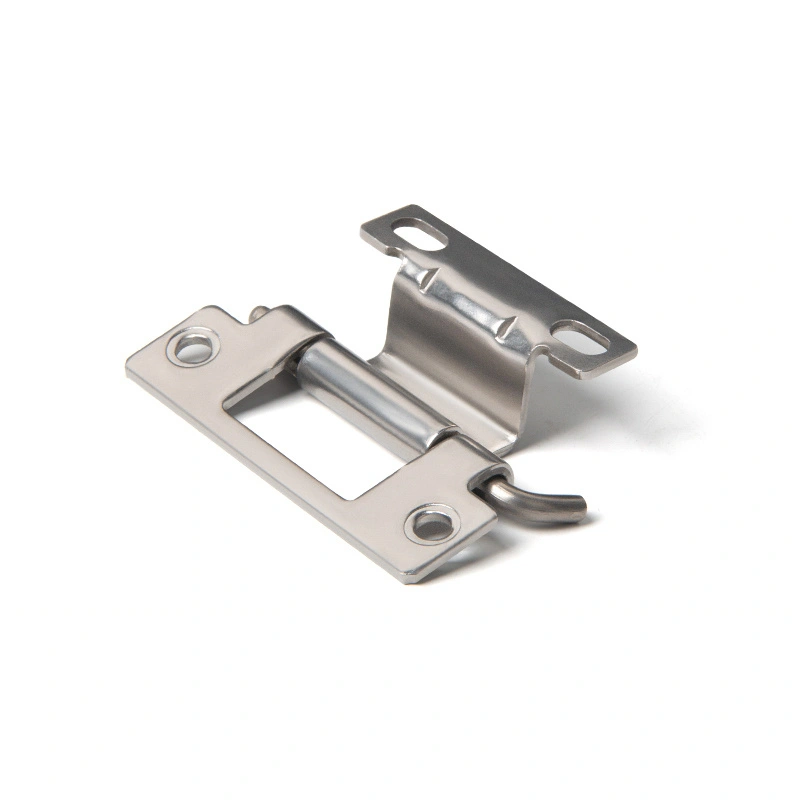

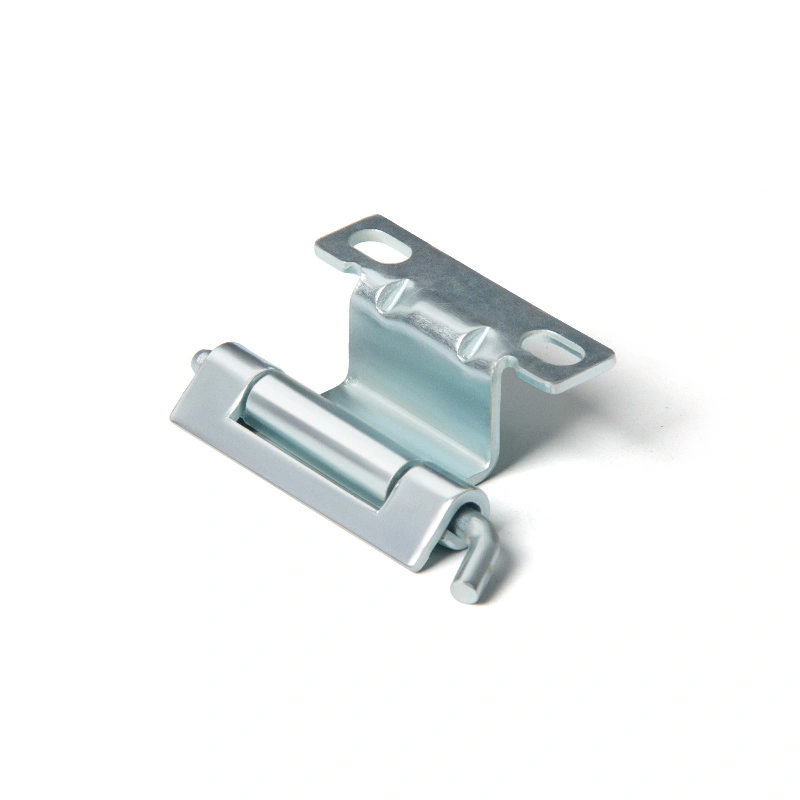

CL250 힌지는 아연 도금 탄소강과 304 스테인리스강으로 제공됩니다. 탄소강은 실내의 건조한 환경에 적합합니다. 304 스테인리스 스틸은 실외 인클로저, 습도가 높은 공간 또는 부식성 산업 환경에 적합한 선택입니다.
