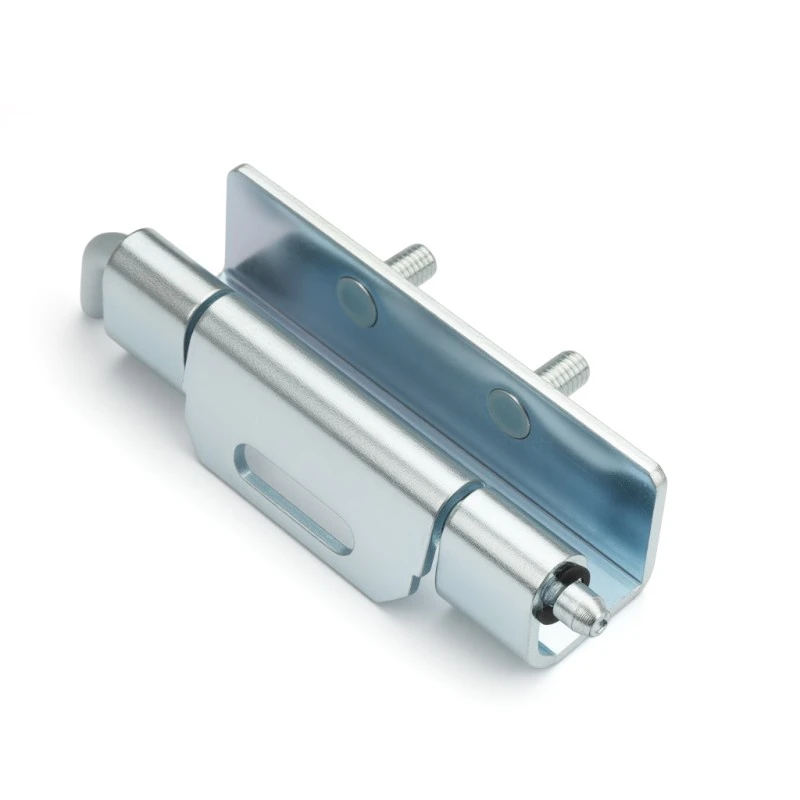

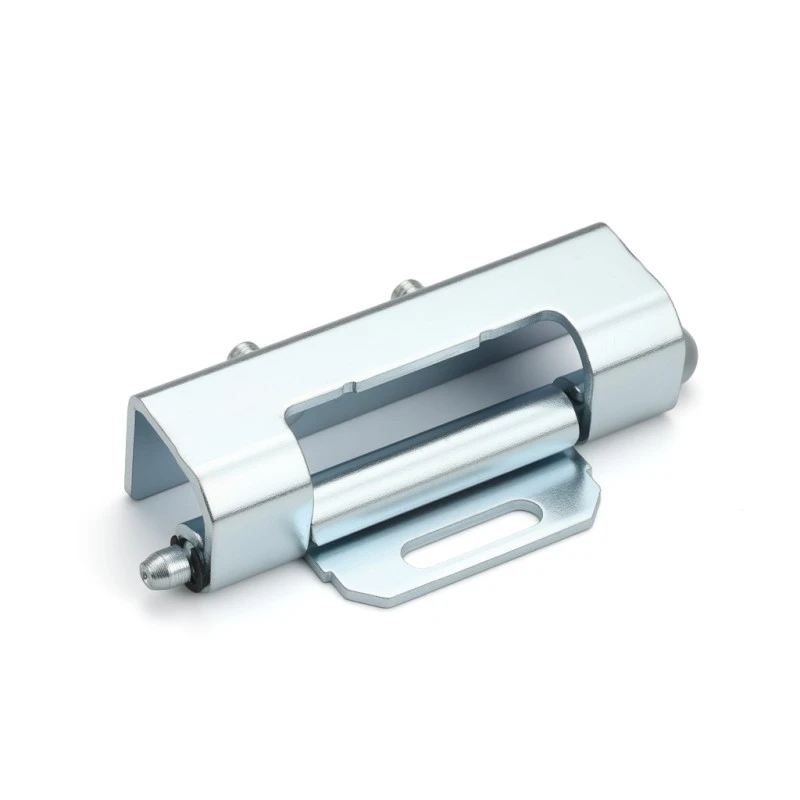

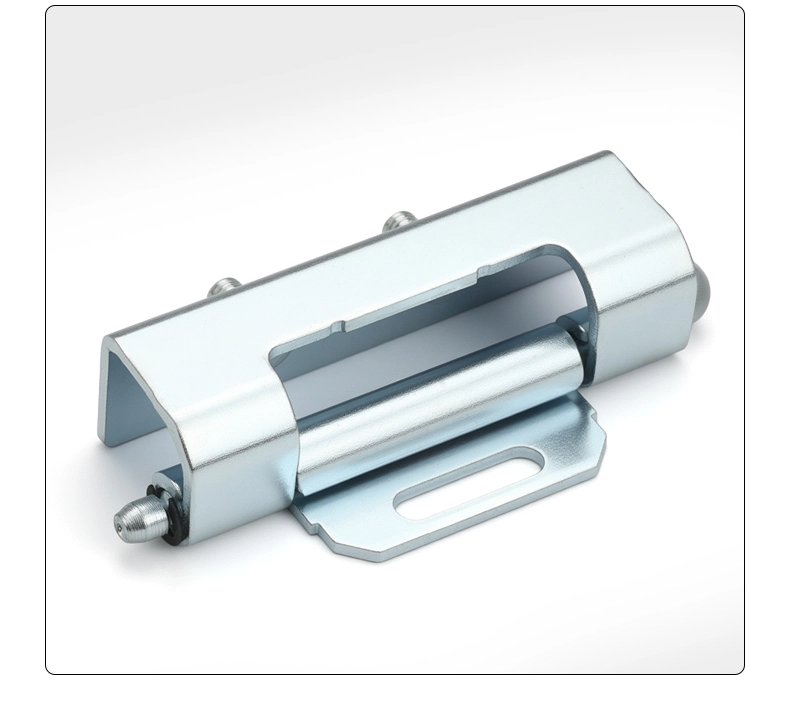

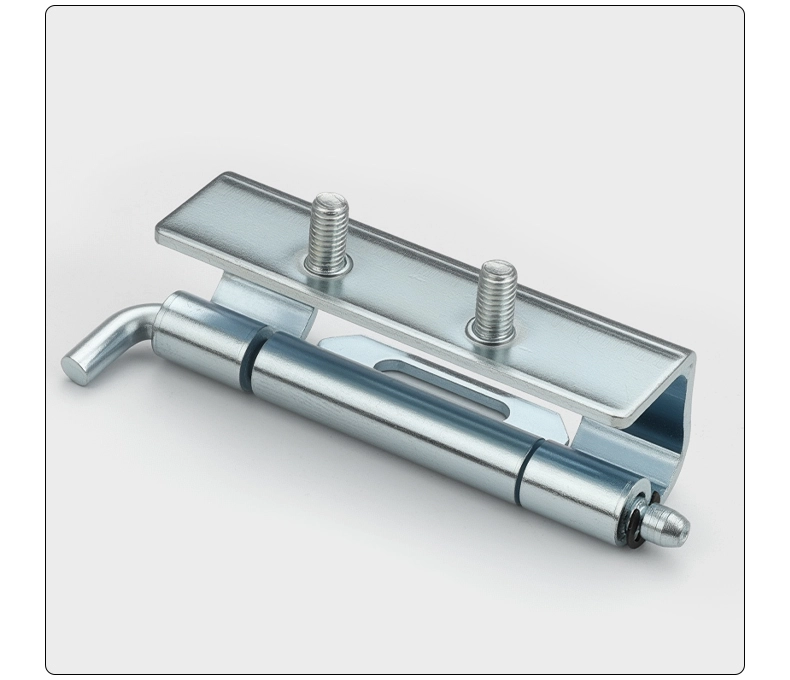

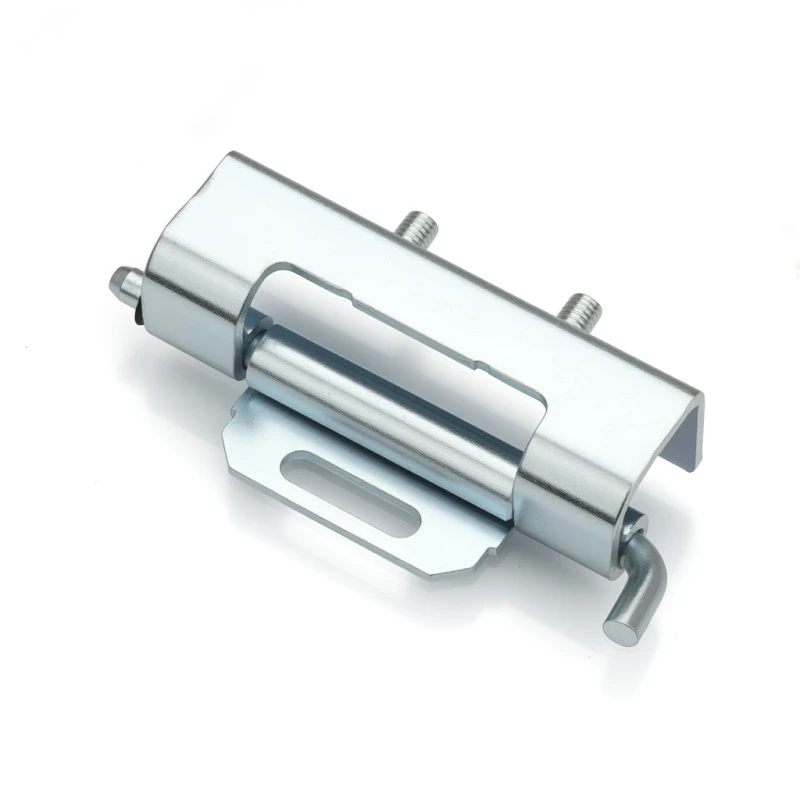

스터드가 있는 숨겨진 경첩

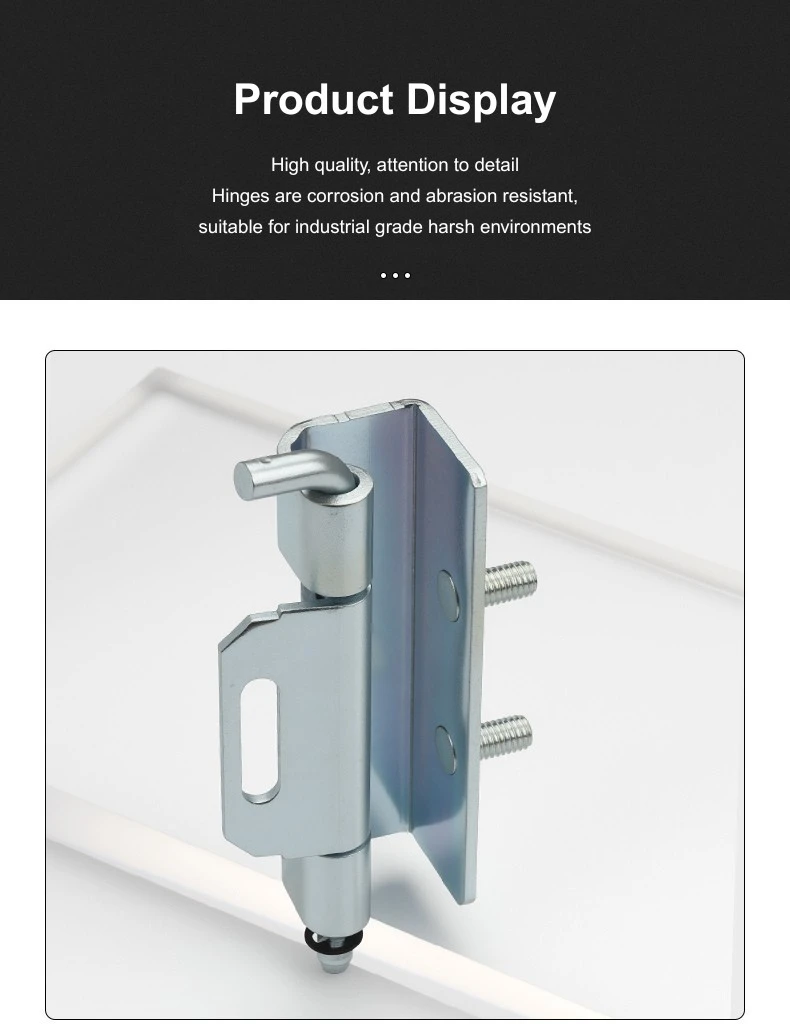

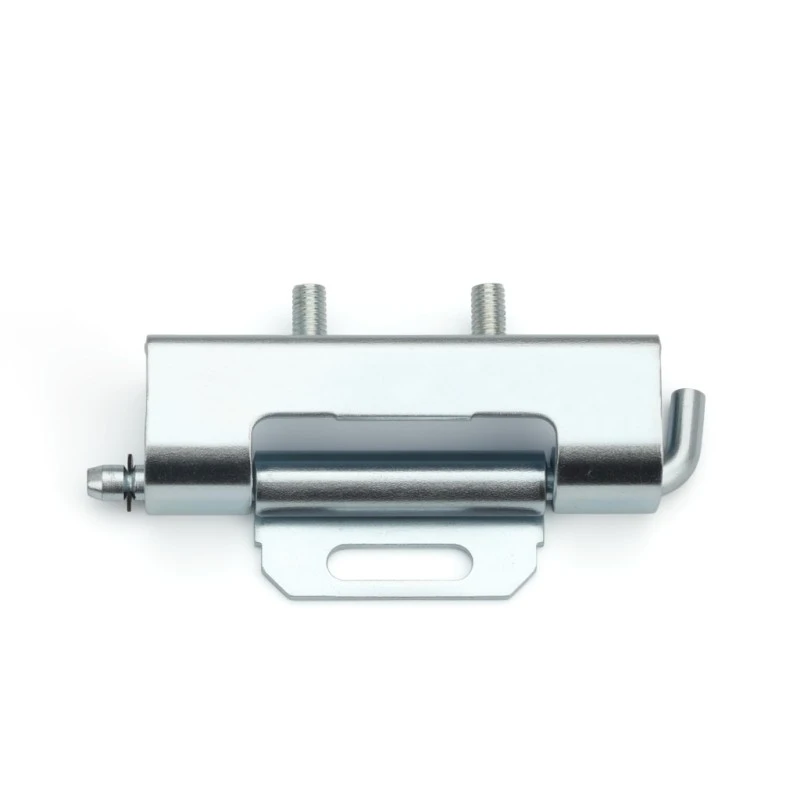

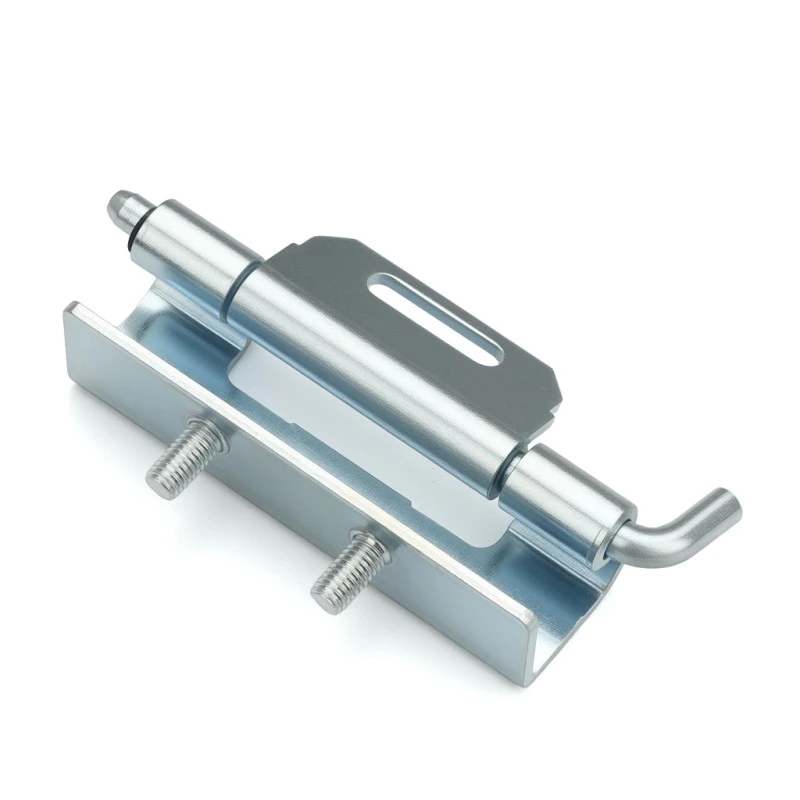

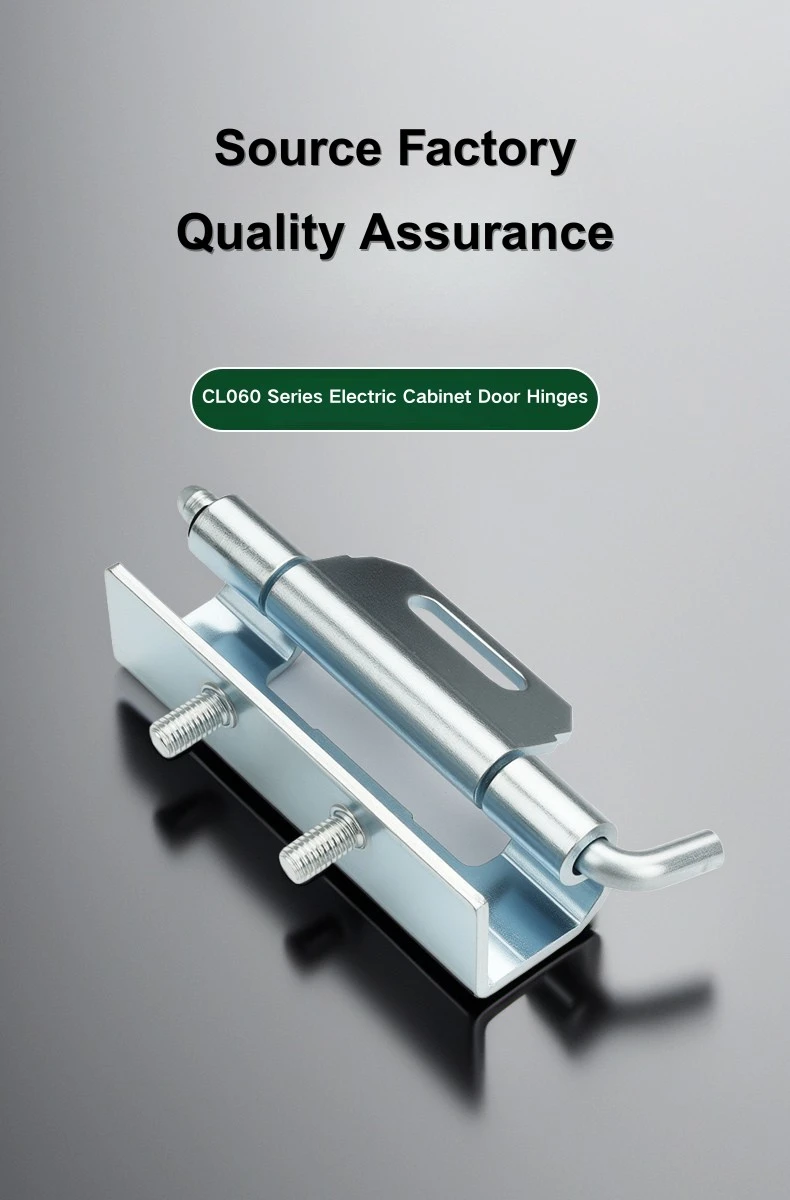

배전반, 배전반 인클로저 또는 산업용 네트워크 캐비닛을 위한 분리 가능한 숨겨진 힌지가 필요한 경우 Yitai Lock의 스터드가 있는 숨겨진 힌지를 확인해 볼 가치가 있습니다. 전면이 아닌 도어 프레임 채널 내부에 장착되는 단일 사양 탄소강 힌지입니다. Φ9.5mm 헤드가 있는 M5 스터드가 프레임 안으로 떨어지며 도어가 닫히면 눈에 띄지 않습니다. 무게는 83g으로 부피가 크지 않으면서 산업용으로 사용하기에도 충분히 견고합니다.

문의 보내기

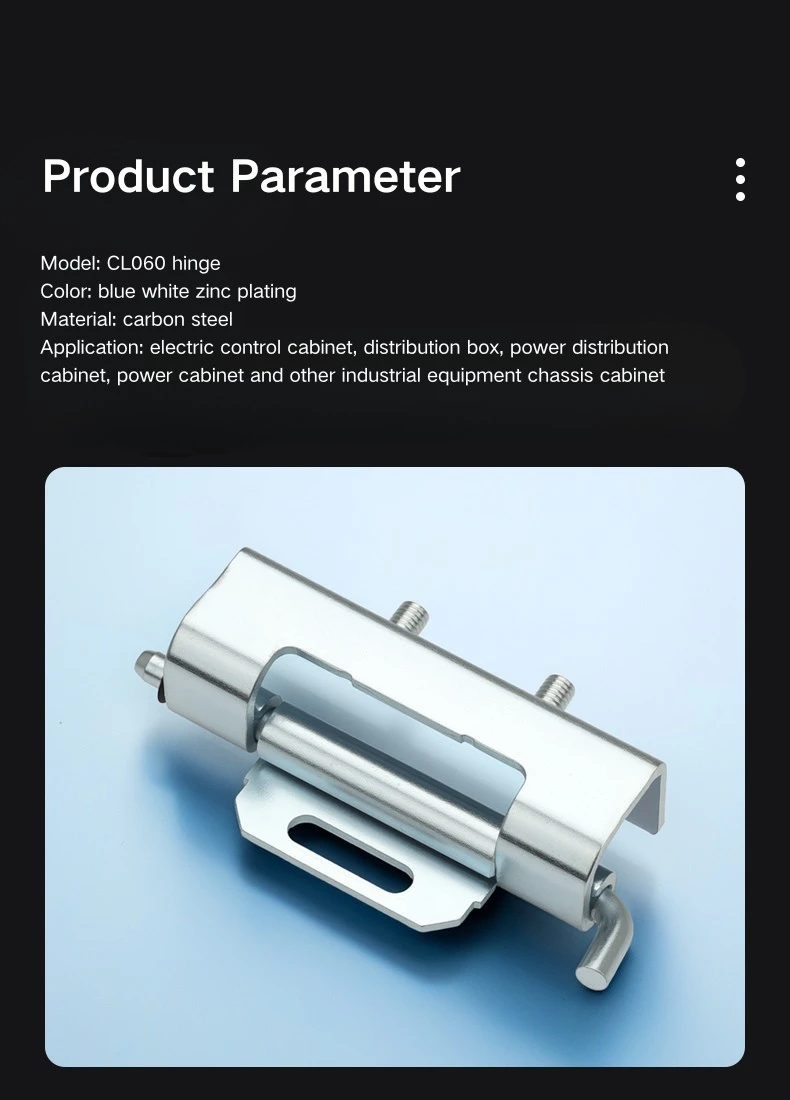

제품 설명

제품 모델	CL060-탄소강
표면	아연도금
재료	탄소강
색상을 선택할 수 있습니다	청색 아연 도금
용법	다양한 유형의 스위치 캐비닛, 제어 상자 등에 적합합니다.

Yitai Lock에서 탈착식 인클로저 힌지를 구매하는 사람을 위해 스터드 CL060이 있는 은폐형 힌지가 용접과 너트 장착을 모두 처리하며 나사가 이미 포함되어 있습니다. 마운팅 윙에 19.8mm 슬롯이 있어 잠그기 전에 위치를 미세 조정할 수 있습니다. 도어를 똑바로 걸어야 할 때 유용합니다. 전체 길이는 70mm 힌지 본체와 Φ5mm 배럴을 포함하여 86mm입니다.

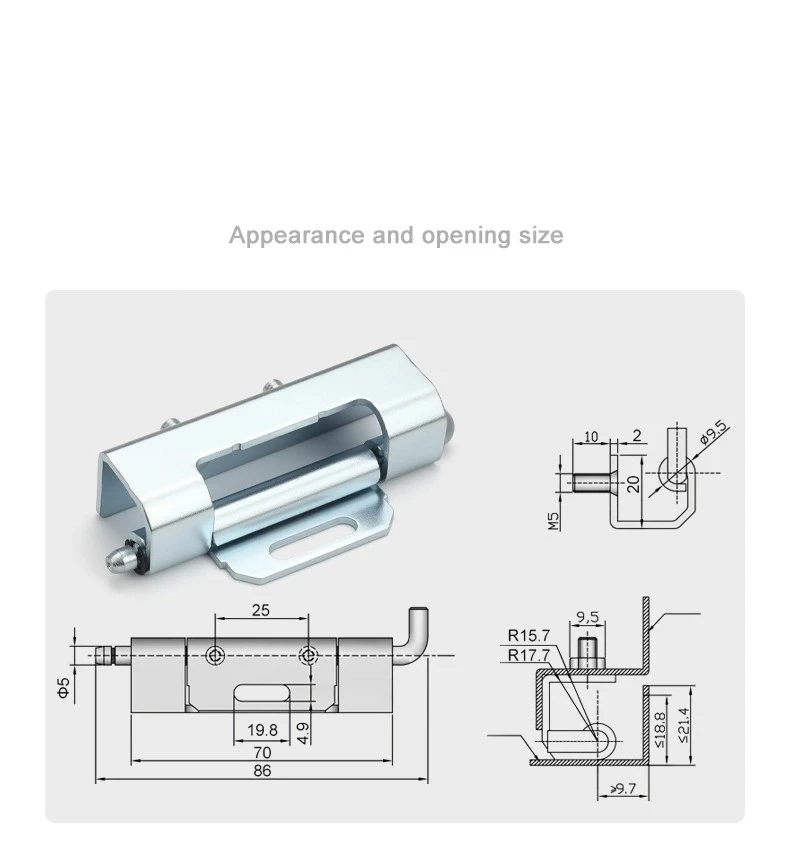

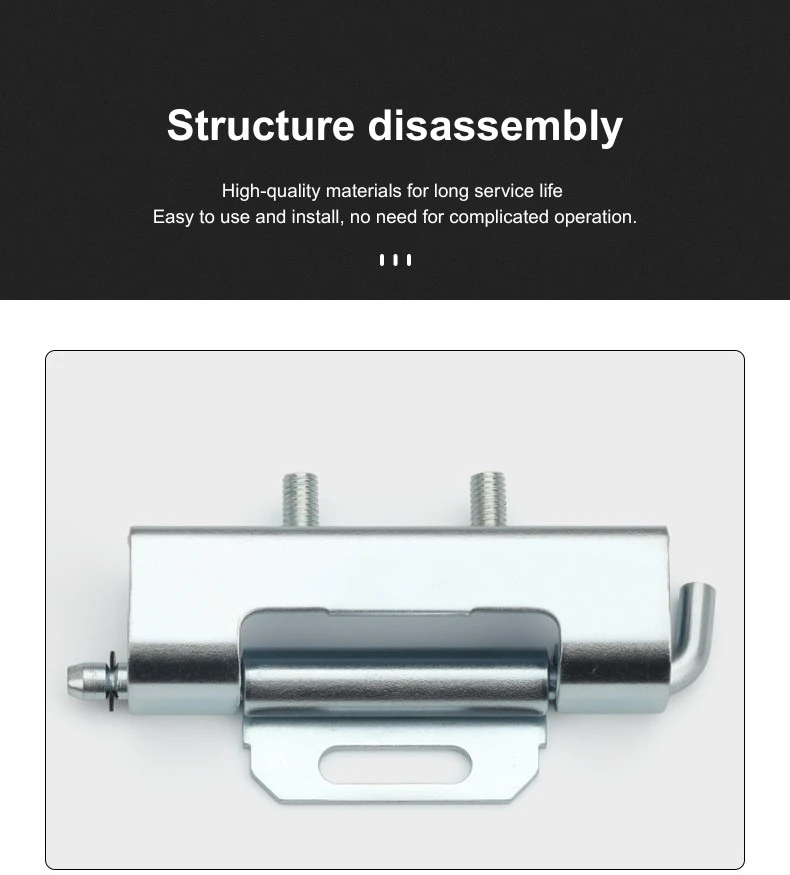

구조 및 치수

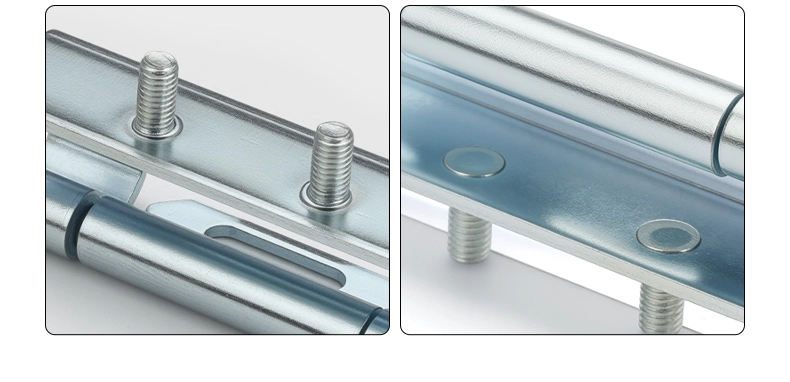

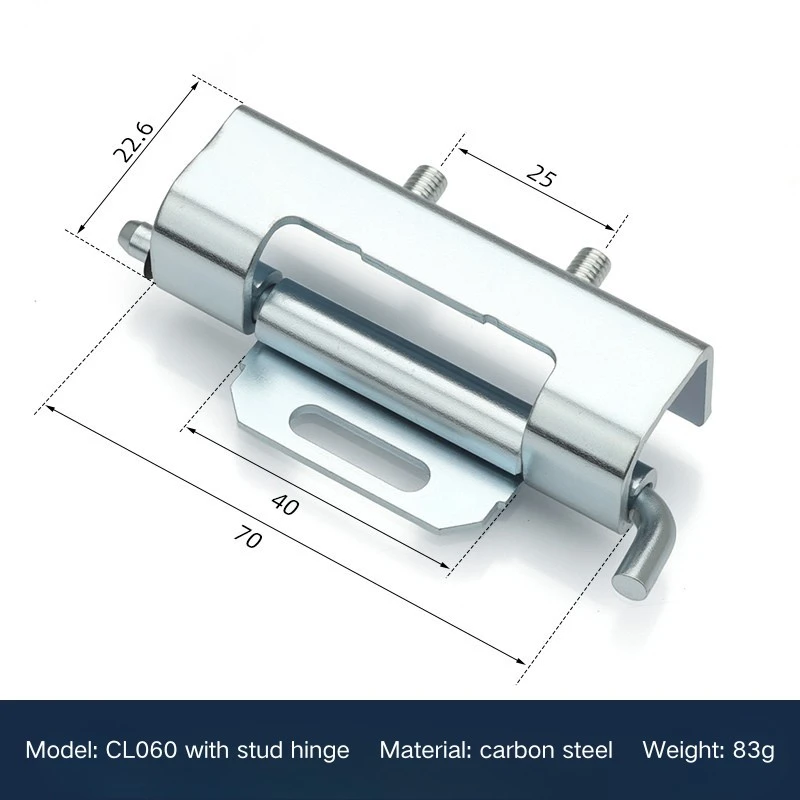

스터드가 있는 숨겨진 힌지는 전체 길이가 86mm이며, 본체가 그 중 70mm를 차지하고 장착 날개가 나머지 부분을 덮습니다. 배럴은 Φ5mm이고 스터드 자체에는 Φ9.5mm 헤드, 10mm 샤프트, 2mm 숄더 및 M5 나사산이 있어 프레임 채널 너트와 쉽게 맞물릴 수 있습니다.

프레임 호환성을 위해 스터드가 있는 은폐형 힌지는 내부 반경 R15.7~R17.7mm, 도어 패널 여유 깊이 18.8mm 이하, 측면 도달 거리 21.4mm 이하, 프레임 개구부 >9.7mm인 채널용으로 설계되었습니다. 힌지 본체의 너비는 22.6mm이고 마운팅 윙의 너비는 25mm입니다. 도어 표면을 지나 튀어나오지 않고 프레임 내에 깔끔하게 장착될 수 있을 만큼 컴팩트합니다.

설치 및 장착

스터드가 있는 숨겨진 힌지는 용접과 너트 장착을 결합하여 사용됩니다. 장착 날개는 제작 중에 도어 패널에 용접되고, 스터드 끝은 포함된 M5 나사를 사용하여 프레임 채널에 맞물립니다. 날개의 19.8mm 슬롯은 모든 것을 조이기 전에 힌지 위치를 이동할 수 있는 공간을 제공하므로 조립 중에 도어 정렬이 훨씬 덜 까다롭습니다.

모든 것이 제자리에 고정된 후에도 스터드가 있는 숨겨진 경첩을 사용하면 필요할 때 도어를 떼어낼 수 있습니다. 프레임 채널에서 스터드를 분리하기만 하면 도어가 자유롭게 들어 올려집니다. 용접된 날개는 도어 패널에 영구적으로 유지되므로 도어를 떼어내도 힌지 장착에 전혀 영향을 미치지 않습니다. 배선 작업이나 내부 접근을 위해 도어를 제거해야 하는 캐비닛에 편리한 기능입니다.

응용 시나리오

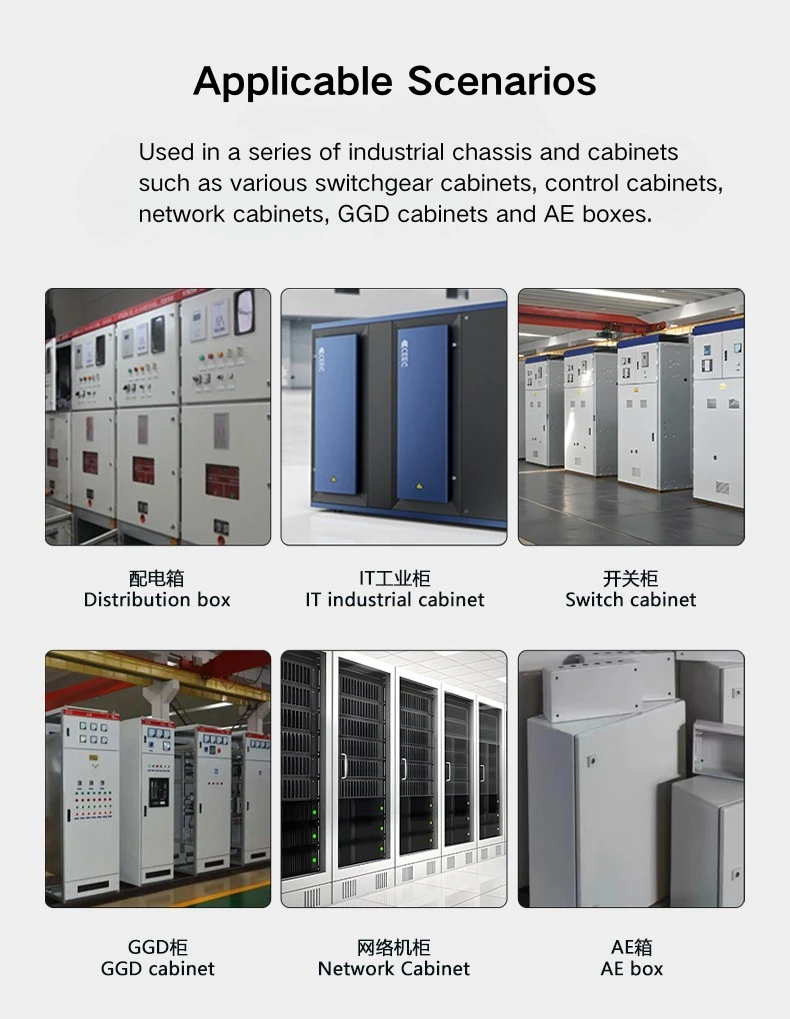

스터드가 있는 숨겨진 힌지는 외부를 깨끗하게 유지하는 것이 중요한 배전반 도어, 스위치기어 인클로저, 네트워크 캐비닛 도어 및 산업 장비 캐비닛에 가장 자주 나타납니다. 경첩이 프레임 내부에 있기 때문에 도어를 닫았을 때 외부에 아무것도 보이지 않습니다. 돌출된 배럴이나 노출된 날개가 없습니다.

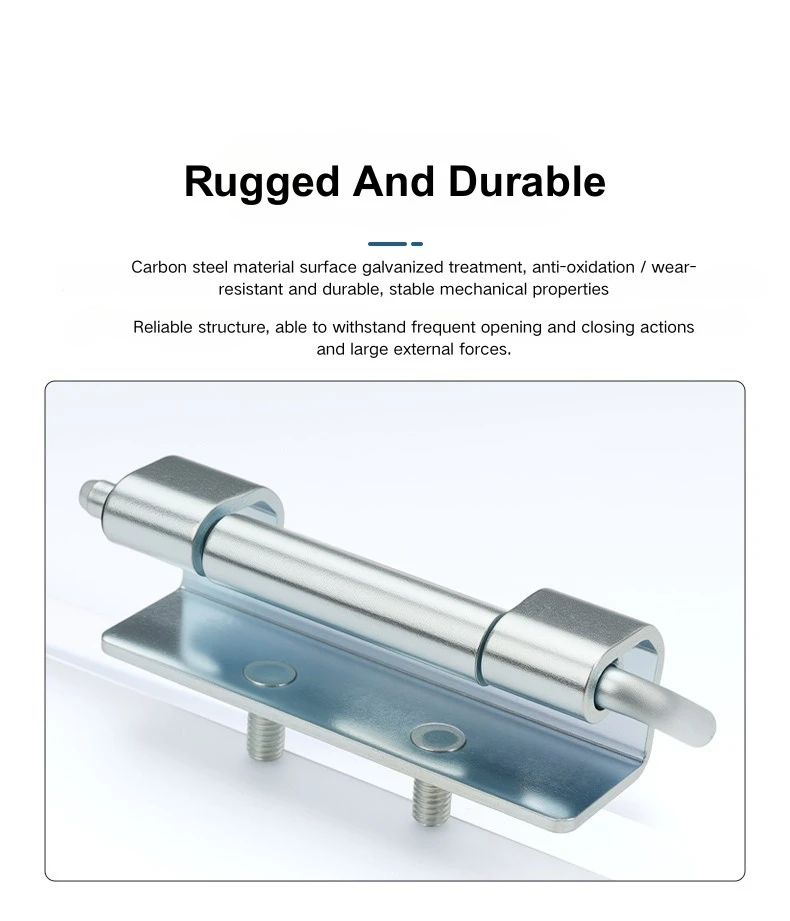

스터드가 있는 숨겨진 경첩의 분리 가능한 측면은 작업장에서 조립되어 현장으로 배송되는 캐비닛에도 유용합니다. 운반을 위해 도어를 떼어냈다가 캐비닛이 제 위치에 있으면 다시 장착할 수 있습니다. 아연 도금 탄소강 마감은 표준 실내 산업 환경에 적합하며 86mm의 힌지는 일반적으로 배전반 및 스위치기어 인클로저에서 볼 수 있는 프레임 채널 치수에 맞습니다.
